SMATV optischer Empfänger für den Außenbereich 1200...1600 nm
Das Aluminiumgehäuse ermöglicht die Außenmontage (lokale Stromversorgung).

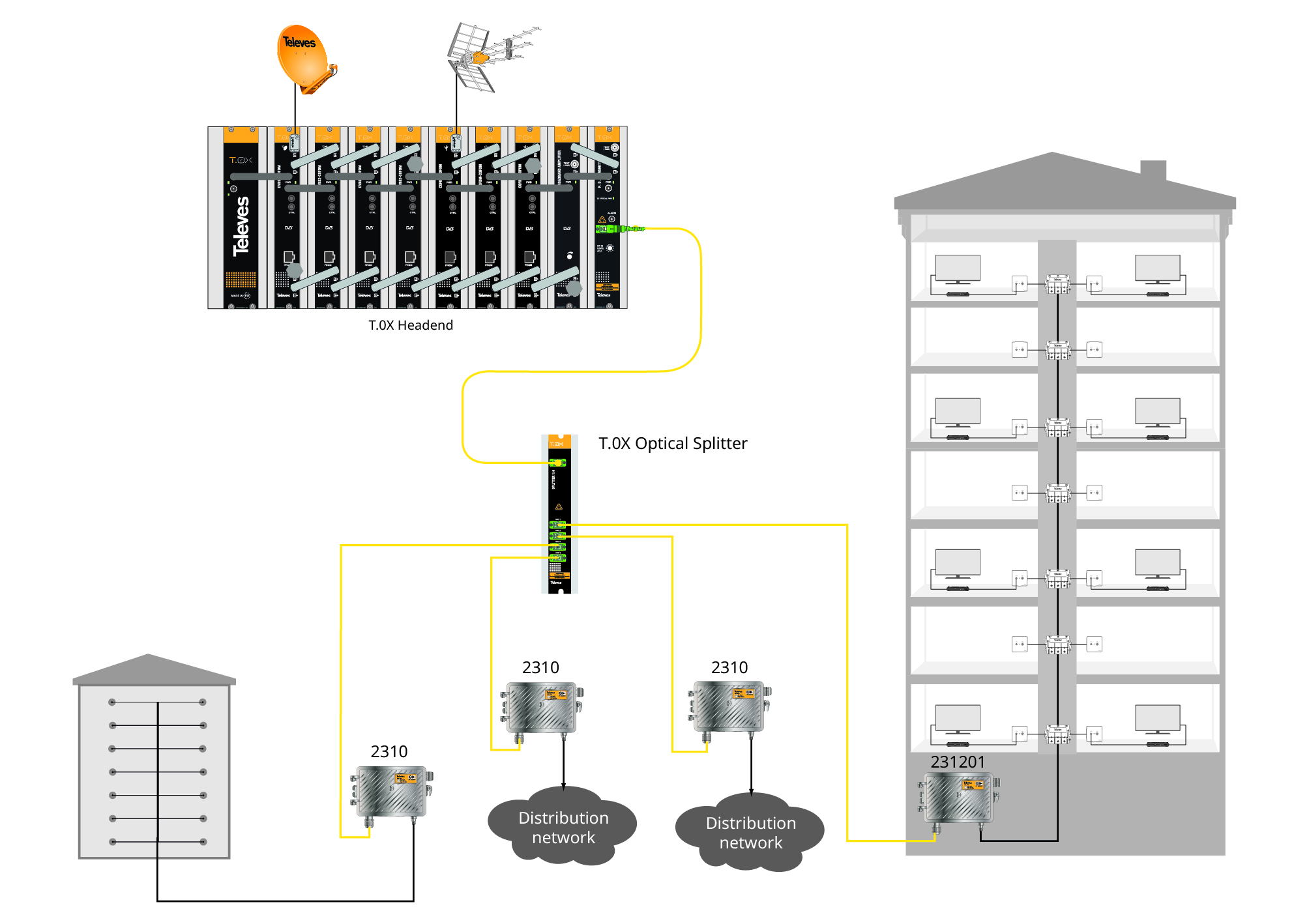

Perfekt für HF-Overlay-, FTTB- und FTTC-Anwendungen.
ON1216WV
EAN13: 8424450160718
- SMATV-kompatibel: bis zu 2150 MHz Bandbreite
- Ausgestattet mit Vorentzerrungs-, Dämpfungs- und Entzerrungsreglern, um das Ausgangssignal an die Eigenschaften des Koaxialnetzes anzupassen
- Hohe Ausgangsspannung (RF-Verstärkung) und verbessertes C/N
- Breitbandiger optischer Empfang
- Niedrige Leistungsaufnahme
- Der Prüfpunkt verhindert eine Unterbrechung des Benutzerservices während der Wartung
- Die F-Anschlüsse können durch 1/2"-Kabeladapter (Ref.4121) ersetzt werden
- Lokale Stromversorgung
- Optische SC/APC-Anschlüsse und F-Anschlüsse für HF
- Außenmontage (IP65)
| Ausgange-Anzahl | 1 | |||
|---|---|---|---|---|
| Frequenzbereich | MHz |
| ||
| Ausgangsspannung | dBµV |
| ||
| Welligkeit | dB |
| ||
| Rückflussdämpfung | dB |
| ||
| Test-Ausgang | dB |
| ||
| Interstage-Pegelsteller | dB | 0 ... 18 | ||
| ## | 3 dB / 6 dB | |||
| ## | nm | 1200 ... 1600 | ||
| Optische Eingangspegel | dBm | -10 ... 2 | ||
| Optische Eingangsleistung Max | dBm | 4 | ||
| Optische Rückflussdämpfung | dB | > 40 | ||
| Optisches Gerat | InGaAs pin photodiode | |||
| C/N | dB | > 50 | ||
| Ausgangsimpedanz | Ω | 75 | ||
| Eingangsspannung | Vac | 110 ... 230 | ||
| Netzfrequenz | 50 Hz / 60 Hz | |||
| Max. Stromaufnahme | mA | 300 | ||
| Maximale Leistung | W | 16,5 | ||
| HF-Anschlusse | F-Buchse | |||
| Optische Anschlüsse | SC/APC | |||
| Betriebstemperatur | °C | -5 ... 45 | ||
| Schutzindex (IP) | 65 |
Physische Daten
Nettogewicht: 1.851 g
Bruttogewicht: 1.851 g
Breite: 240 mm
Höhe: 190 mm
Tiefe: 90 mm
Bauteilgewicht: 1.626 g
Förpackning
Karton 1 Stk.
