Optischer Overlight Konverter - 2 HF-Ausgänge TWIN/dCSS FM/DAB/UHF/SAT
Fernsehen in Lichtgeschwindigkeit – volle Programmauswahl und zukunftssicher
Dieser optische Konverter hat die Aufgabe, ein optisches TV-Signal (1100...1650nm) zu erfassen, es zu verarbeiten und die ursprünglichen Satelliten- und terrestrischen TV-Signale wiederherzustellen, um Legacy oder dCSS-Signale auf seinen 2 HF-Ausgängen zu liefern.
Dank seines optimierten elektronischen Verhaltens und seiner geringen Verluste ist es möglich, die Anzahl der erforderlichen Verstärkergeräte zu reduzieren und den Einsatz in Gemeinschaftsanalgen zu vereinfachen, wobei die Signalqualität von Anfang bis Ende erhalten bleibt. Darüber hinaus ist es für den Einsatz in GPON-Installationen geeignet und passt perfekt zu dCSS-Lösungen.

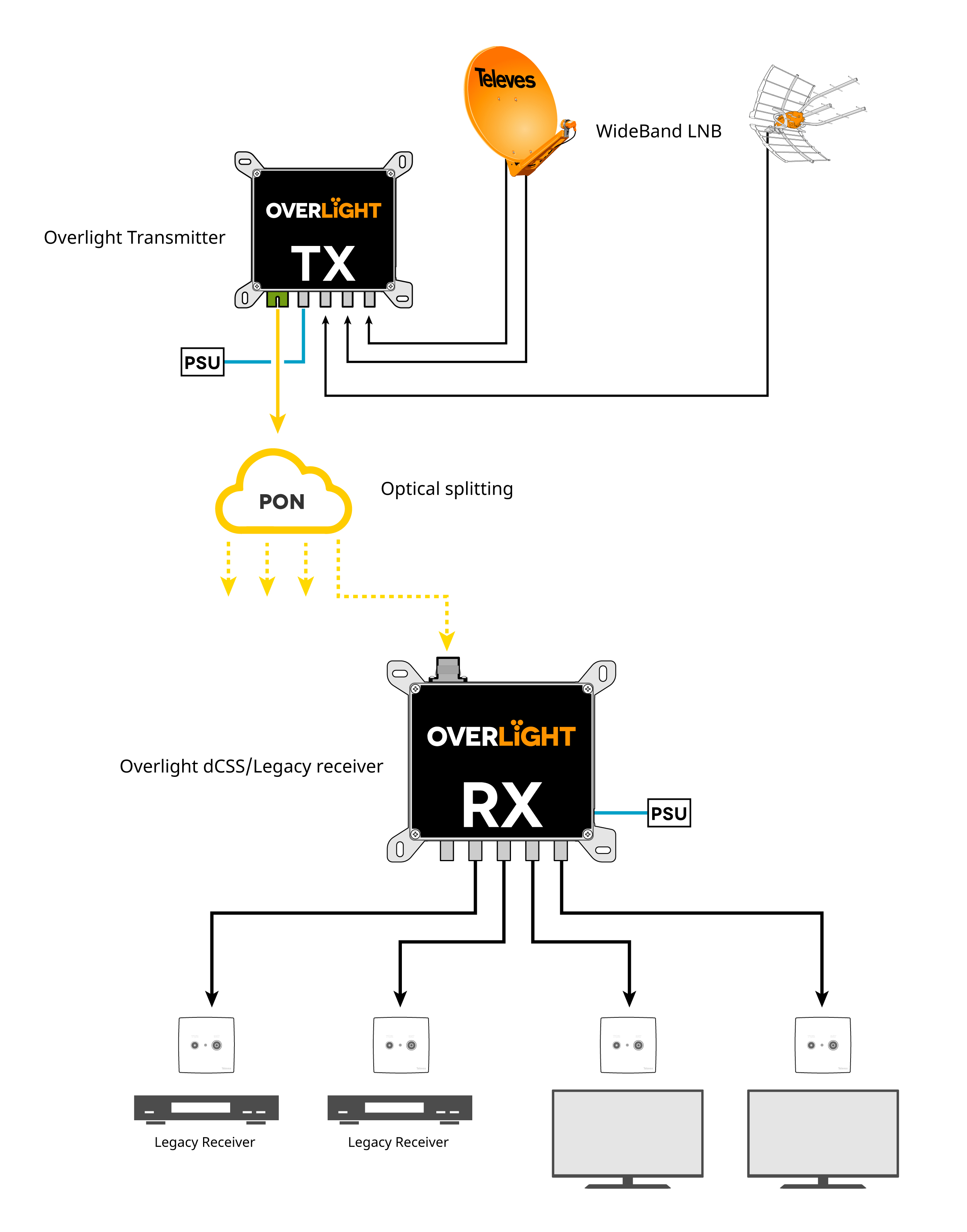

Dieses Gerät ist Teil des Overlight-Systems, das die Verteilung von Satelliten- und DTT-Signalen an mehrere Nutzer über eine einzige Glasfaser übernimmt.
OLR2
EAN13: 8424450246672
- Sehr kompakt in Abmessungen und Gewicht (137x120x30mm)
- Kompatibel mit GPON-Installationen
- Geringe Verluste
- Optimiertes elektronisches Verhalten
- 100% europäisches Design, Qualität und Herstellung
- Optischer SC/APC-Stecker
- F-Anschlüsse für HF
- Hochabschirmendes Zamak-Gehäuse
- Wandmonstage möglich
- Netzteil im Lieferumfang enthalten (Art.Nr. ACHSUPSU-EU)
- LED-Anzeige zur Anzeige des Signalstatus
| TERR Ausgange-Anzahl | 2 | ||||
|---|---|---|---|---|---|
| dCSS Ausgange-Anzahl | 2 | ||||
| Legacy Ausgange-Anzahl | 2 | ||||
| Impedanz | Ω | 75 | |||
| Ausgangstyp |
| ||||
| Ausgangsspannung | dBμV |
| |||
| Ausgangsfrequenzbereich | MHz |
| |||
| dCSS-Standard | Deutschland (EN50494/EN50607) | ||||
| Wellenlänge | nm | 1200 ... 1600 | |||
| Optisches Gerat | InGaAs pin photodiode | ||||
| Optische Eingangspegel | dBm | -13 ... -6 | |||
| HF-Anschlusse | F-Buchse | ||||
| Optische Anschlüsse | SC/APC | ||||
| Spannungsversorgung | Vdc | 12 ... 18 | |||
| Max. Stromaufnahme (@12V) | mA | 550 | |||
| Max. Stromaufnahme (@18V) | mA | 410 | |||
| Betriebstemperatur | °C | -5 ... 45 | |||
| Netzteileingangsspannung | Vac | 100 ... 240 | |||
| Max. Strom Eingänge des Netzteils | mA | 600 | |||
| Netzteilausgangsspannung | Vdc | 12 | |||
| Max. Ausgangsstrom des Netzteils | mA | 1500 | |||
| Netzteilschutzindex | 23 | ||||
| Betriebstemperatur des Netzteils | °C | -5 ... 45 |
Vorausgesetzt, die Bedingungen von Optischer Overlight Sender sind erfüllt
Physische Daten
Nettogewicht: 381 g
Bruttogewicht: 381 g
Breite: 138 mm
Höhe: 125 mm
Tiefe: 45 mm
Hauptproduktgewicht: 381 g
Förpackning
Karton 1 Stk.
