Messgerät H30Crystal

Maximale Funktionalität sogar mit optischen Messeingang

Das H30Crystal erweitert die H30-Serie der tragbaren und kompakten Antennenmessgeräte, mit der zusätzlichen Funktionalität der optischen Messungen. Die Möglichkeit Glasfasernetze zu analysieren, zusammen mit allen Funktionen der vorherigen Modelle, macht dieses Gerät zu einem vielseitigen und umfassenden Werkzeug für die professionellen Installateure, die es gewohnt sind, mit mehreren Telekommunikationsnetzwerktechnologien zu arbeiten.
Außerdem ist der H30Crystal ein erweiterbares Multistandard-Gerät zur Messung von DVB-S/S2, DVB-T/T2, DVB-C, analogen Kanälen sowie dem Rückkanal. Leicht herunterladbare Software-Lizenzen ermöglichen es, das Messgerät mit neuen Optionen zu aktualisieren. Diese Eigenschaften, zusammen mit der großen Auswahl an Messfunktionen, machen das Messgerät zu einem multifunktionalen Gerät, ideal für die Installation, Wartung und Fehlersuche in Koaxial- und Glasfasernetzen. Und das alles in nur einem Gerät!

Die Bedienung des Messgeräts ist dank des Multiscreen-Systems noch flexibler: Der Benutzer kann es aus der Ferne verwalten und seine Inhalte auf seinem eigenen Mobilgerät (Android, iOS oder PC) anzeigen. Außerdem ist ein universelles Armband für Mobilgeräte bis 6" im Lieferumfang enthalten, so dass die Nutzung eines Smartphones noch komfortabler wird.

Wie alle anderen Messgeräte, die vollständig in der Televes Corporation entwickelt und hergestellt werden, nutzt auch der H30Crystal die Vorteile der digitalen Verarbeitungstechnologie und bietet dem Anwender eine Reaktionsgeschwindigkeit und mathematische Messgenauigkeit, die der von Laborgeräten entspricht.

ENTDECKEN SIE H30CRYSTAL
Auf Lager
SKU
5636xx_Medidores_H30_Crystal
Wählen Sie ein Produkt
Artikel für gruppiertes Produkt
Art.Nr.
H30C-S2T2 Einschließlich Standards: DVB-S/S2 + DVB-T/T2 + optischen Receiver, Ergänzen: Messgerät + Smartphone-Armband
Produktdaten
Art.Nr.
H30C-S2C Einschließlich Standards: DVB-S/S2 + DVB-C + optischen Receiver, Ergänzen: Messgerät + Smartphone-Armband
Produktdaten
Art.Nr.
H30C-S2CT2 Einschließlich Standards: DVB-S/S2 + DVB-T/T2 + DVB-C + optischen Receiver, Ergänzen: Messgerät + Smartphone-Armband
Produktdaten
Art.Nr.
H30CO-S2CT2 Einschließlich Standards: DVB-S/S2 + DVB-T/T2 + DVB-C + selektivem optischen Receiver, Ergänzen: Messgerät + Smartphone-Armband
Produktdaten
Art.Nr.
H30C-F Einschließlich Standards: DVB-S/S2 + DVB-T/T2 + DVB-C + optischen Receiver, Ergänzen: FULL: Messgerät + WiFi und IPTV Analyzer + F-Anschlusskabel + Transportkoffer
Produktdaten
Art.Nr.
H30CO-F Einschließlich Standards: DVB-S/S2 + DVB-T/T2 + DVB-C + selektivem optischen Receiver, Ergänzen: FULL: Messgerät + WiFi und IPTV Analyzer + F-Anschlusskabel + Transportkoffer
Produktdaten
Produktblatt
Zur Vergleichsliste hinzufügen
Wird geladen …

Televes behält sich das Recht vor, das Produkt zu modifizieren

Highlights

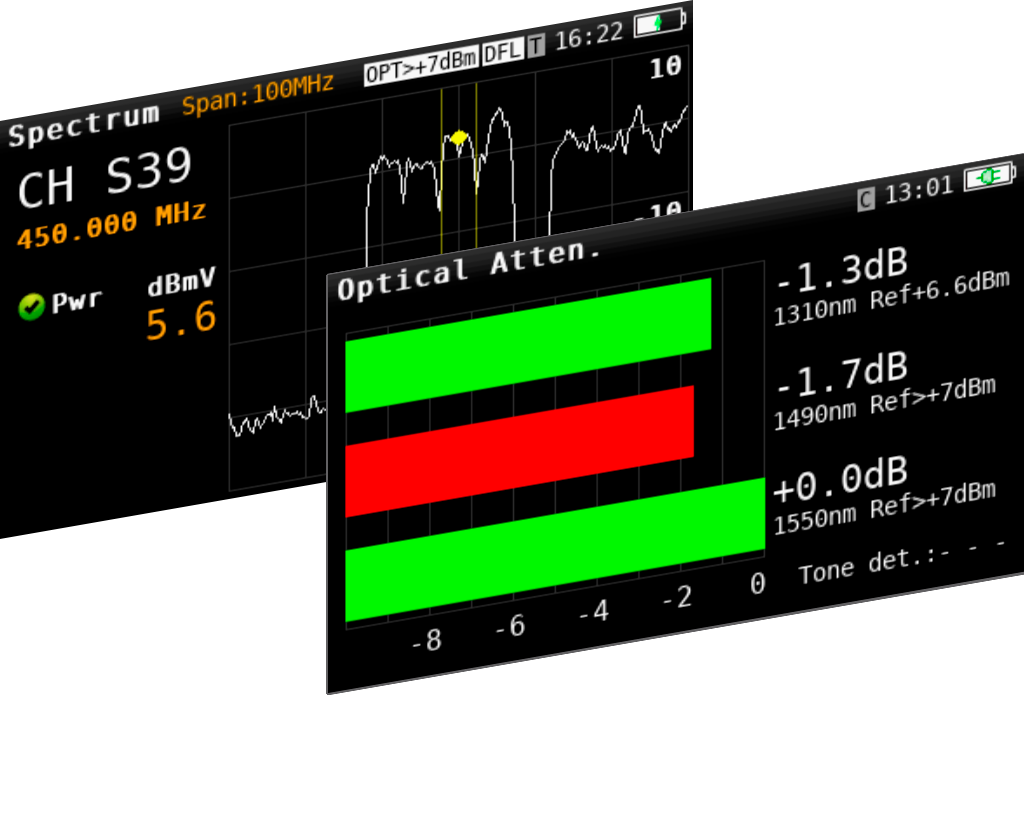

  • Zuverlässige optische Leistungs- und Dämpfungsmessung
  • Multistandard: DVB-S/S2, DVB-T/T2, DVB-C, analoge Kanäle und Rückkanal
  • Multiscreensystem mit Touch-Steuerung: Anzeige des Messbildschirms auf einem mobilen Gerät und Steuerung des Messgeräts durch Touch-Gesten und Tasten
  • Drahtloser Verbindung

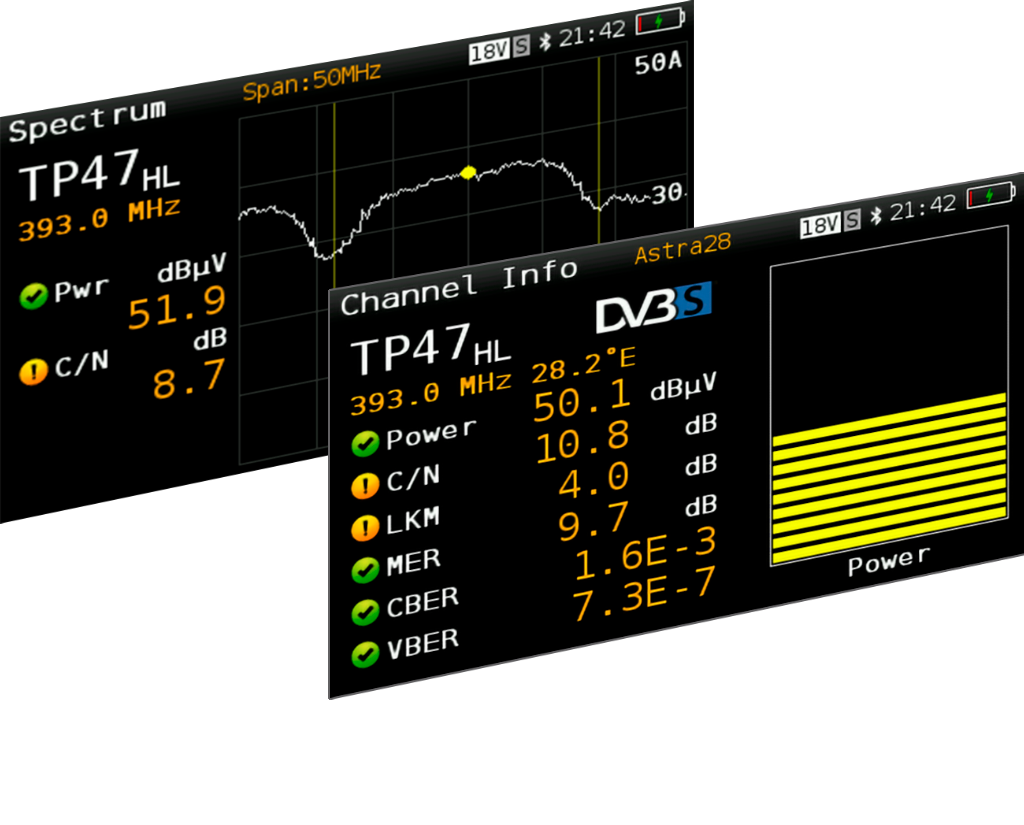

  • Unterstützt WideBand LNB-Technologie
  • Geführte Satellitenausrichtung
  • Digitale Echtzeit-Verarbeitung
  • Leichtes und robustes Gehäuse
  • Intuitive Bedienoberfläche

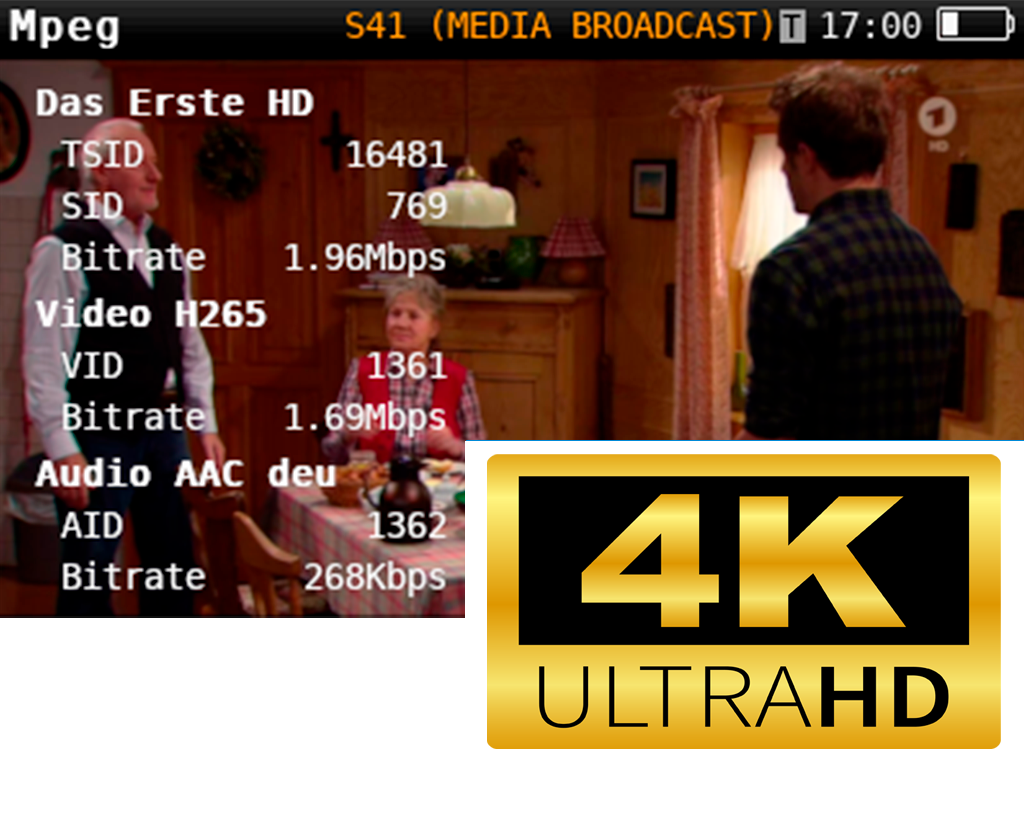

  • 4K/UHD-Anzeige (HEVC) sowohl am Messgerät als auch auf dem Mobilgerät

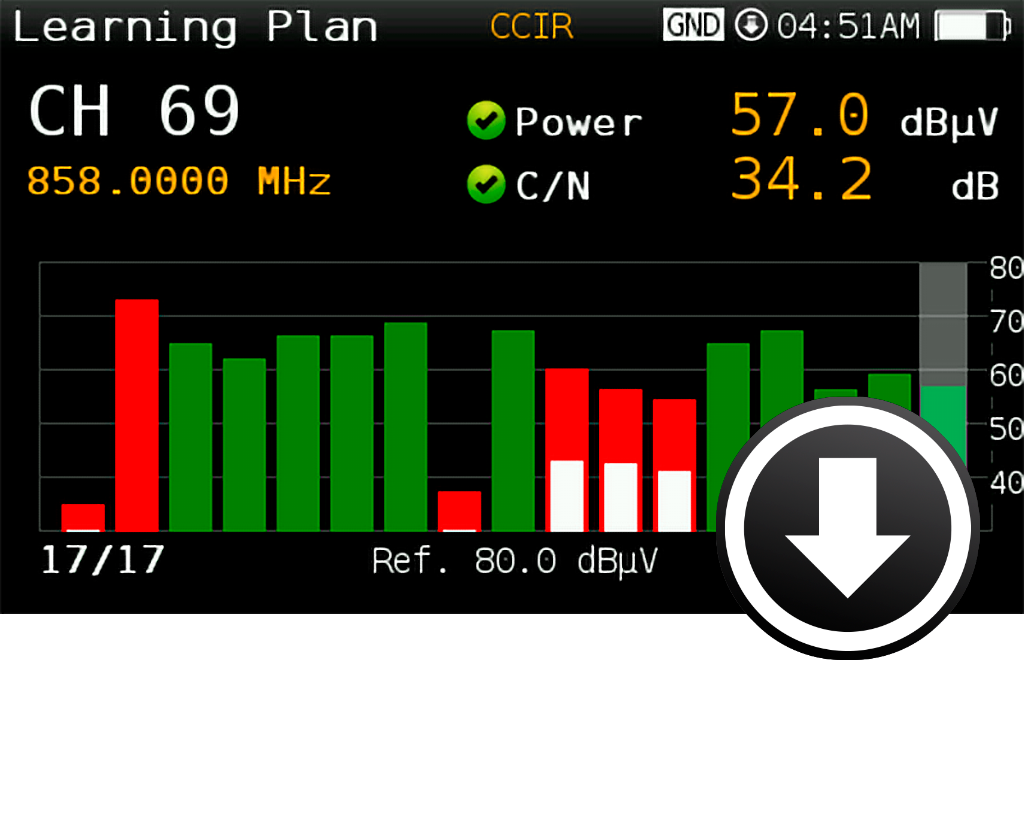

  • Erweiterungsmöglichkeit durch WLAN-Analysator und IPTV-Messung

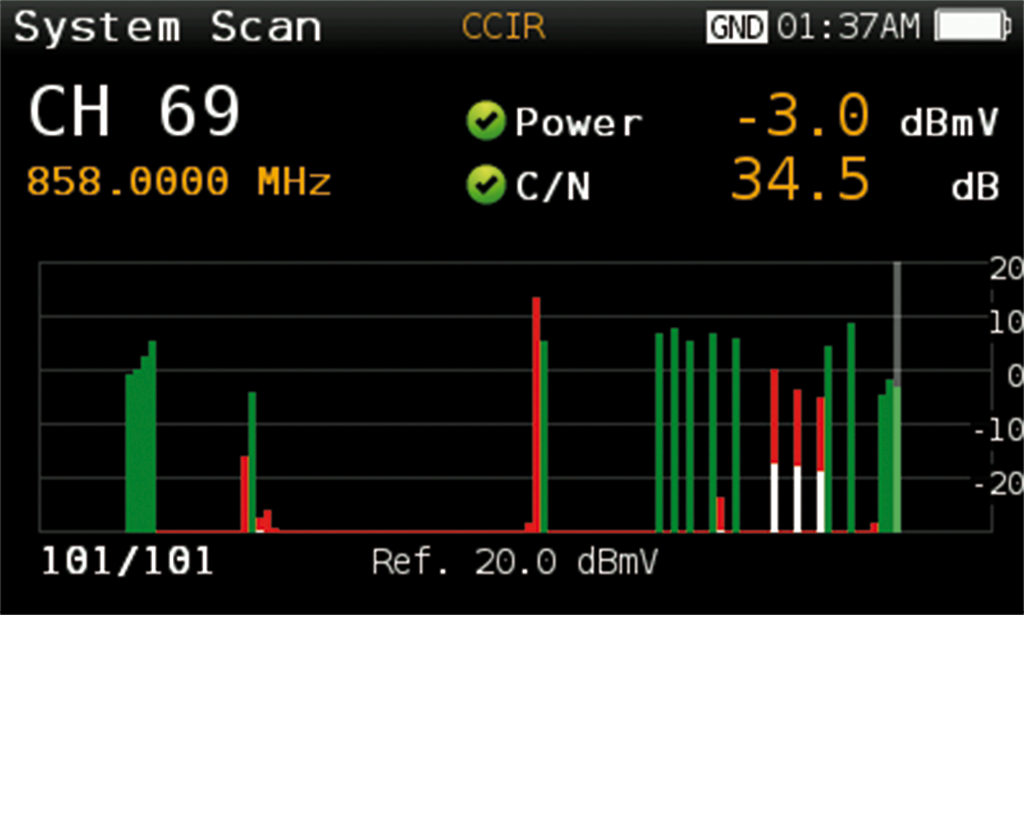

  • Alle Messungen werden durch Drücken einer einzigen Taste durchgeführt, und die Ampeldarstellung hilft dabei Installationsfehler zu vermeiden

Gut zu wissen

Messgerät der Serie H30: Wie findet man das passende Modell?

Die H30-Serie besteht aus verschiedenen konfigurierbaren Multistandard-Messgeräten, die alle für die Installation, Wartung und Überwachung von Telekommunikationsnetzen konzipiert sind. Jedes Modell zeichnet sich dadurch aus, dass es neue Funktionalitäten bietet und gleichzeitig alle Vorteile des Vorgängermodells beibehält.
Durch die folgende Vergleichstabelle ist es möglich, das am besten geeignete Messgerät für jeden Fachmann zu ermitteln :

  H30FLEX H30EVOLUTION H30CRYSTAL
Multi-Standard konfigurierbar   OK OK OK

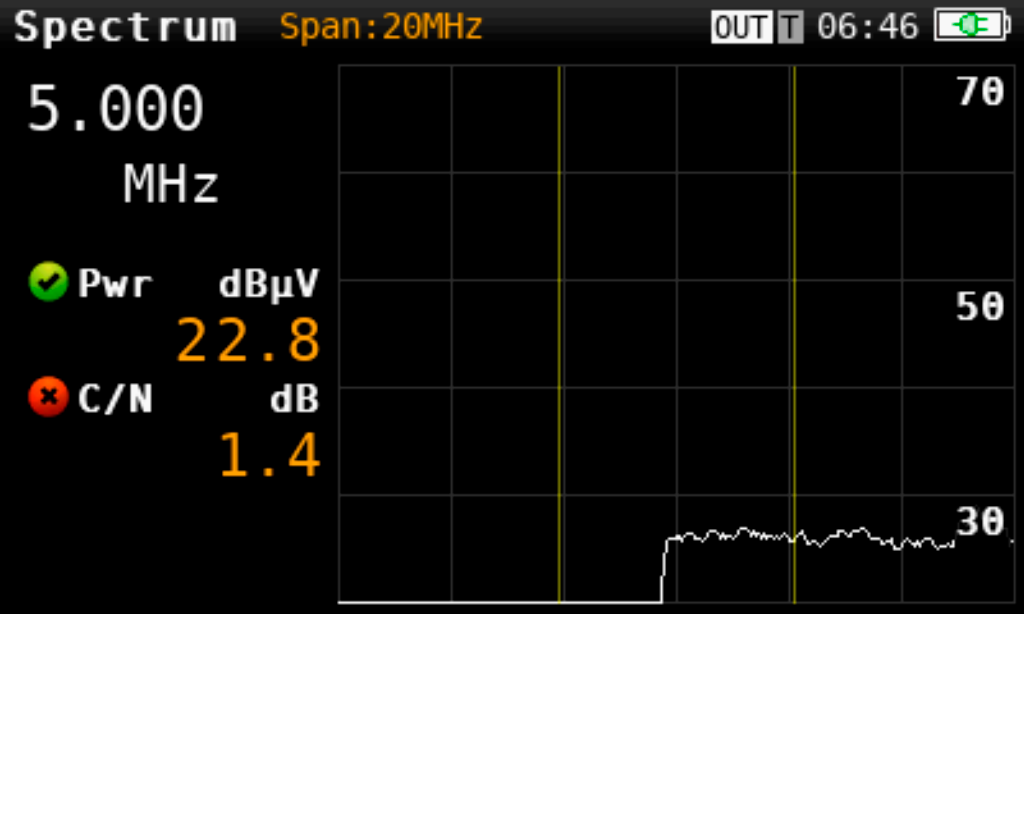

Frequenzbereich Rückkanal: 5-50 MHz X X OK
Terrestrik: 50-880 MHz OK OK OK
Satellit: 250-2400 MHz OK (bis 2200MHz) OK OK
Bildschirm   2.8” TFT 400 x 240 Vollfarbig 2.8” TFT 400 x 240 Vollfarbig 2.8” TFT 400 x 240 Vollfarbig
Multi-Screen mit Touch-Steuerung auf dem mobilen Gerät   X OK OK
Smartphone armband   X OK OK
Drahtloser Konnektivität   X OK OK
WLAN Analyzer   X OK(*) OK(*)
IPTV Analyzer
   X OK(*) OK(*)
Ethernet interface   OK OK OK
USB Schnittsstelle   USB (A-type) USB (A-type) USB (A-type)
Optische Messung   X X OK
Geführte Satellitenortung   X OK OK
Kompatibel mit Wideband LNB   X OK OK
4K/UHD Bildwiedergabe (HEVC)
 auf dem Messgerät X X OK
auf dem mobilene Gerät X OK(*) OK
Terrestrischer Eingangspegel bis 120dBμV   OK(**) OK(**) OK(**)
dCSS kompatibel   OK(**) OK(**) OK(**)

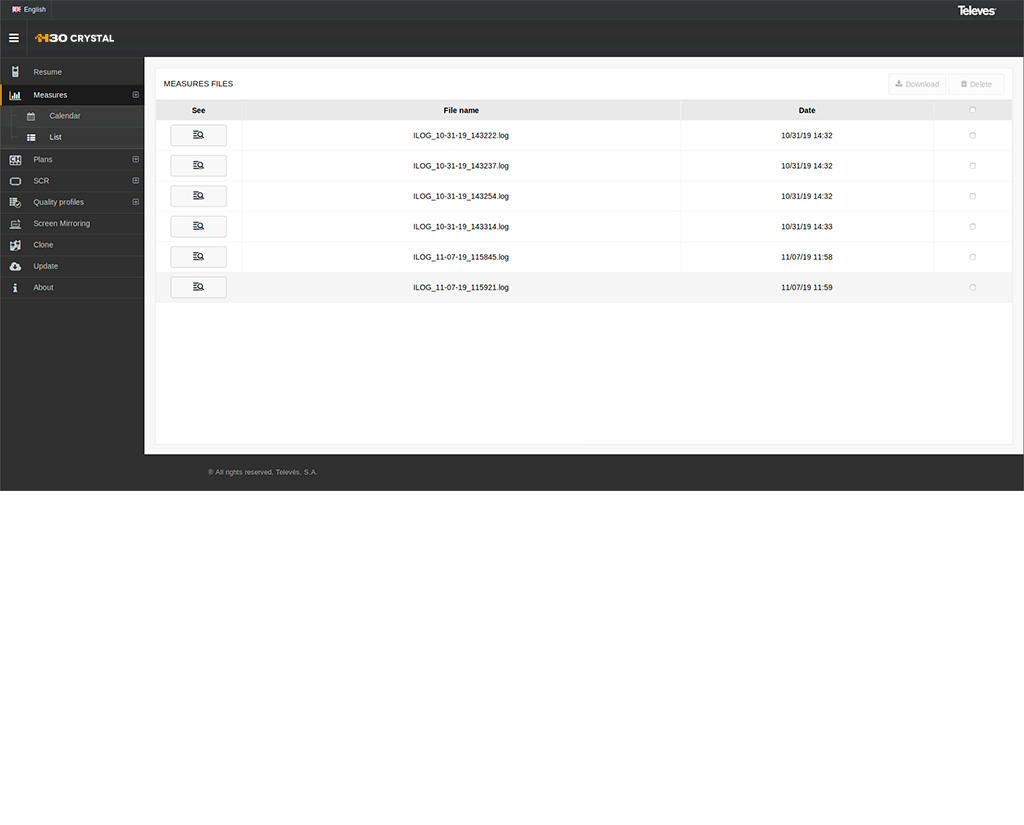

Zugriff auf die Web-Verwaltungsoberfläche
(Datalogs, Messplan...)		   Ethernet-Kabel
Wireless / Ethernet-Kabel
Wireless / Ethernet-Kabel
Maße   175x100x52 mm 175x100x52 mm 175x100x52 mm
Gewicht   510 g. 510 g. 550 g.
Farbe   Schwarz & Weiß Schwarz & Grau Hell & Dunkelgrau

* Abhängig von Referenz
** Kostenlose Aktivierung der Optionen bei der Registrierung des Messgerätes


Art.Nr. H30C-S2T2
H30Crystal
Mechanische Eigentschaften
Display 2.8” TFT 400 x 240 Farbdisplay
Gewicht 550 g.
Maße 175x100x52 mm / 6,9x3,9x2 (HxWxD)
Stromversorgung Eingang: 100-240V~ 50-60Hz / Ausgang: 12VDC, 3A
Akku Li-Ion Akku (7.2VDC, 2300mAh)
Akkulaufzeit >4 Stunden (abhängig von der Betriebsart)
Schnittstellen Ethernet 1Gb
USB 2.0 für Messdaten-Download und Software-Optional-Funktion
Elastizität Es übersteht Stürze aus 1m auf Betonoberflächen unbeschadet auf allen Seiten
Messdatenspeicher 400 MB (intern) für Messungen
Impedanz F-Stecker - 75 Ohm



Technische Eigenschaften
    593603 593601 593602 593604 593605 593621 593622 593624 593625 593661
Frequenz
Frequenzbereiche   Rückkanal: 5-50 MHz / Terr. 50 - 880 MHz / Sat: 950 - 2400 MHz / Wideband: 250 - 2350 MHz
Auflösung   125 kHz
Eingabe   Frequenz oder Kanal

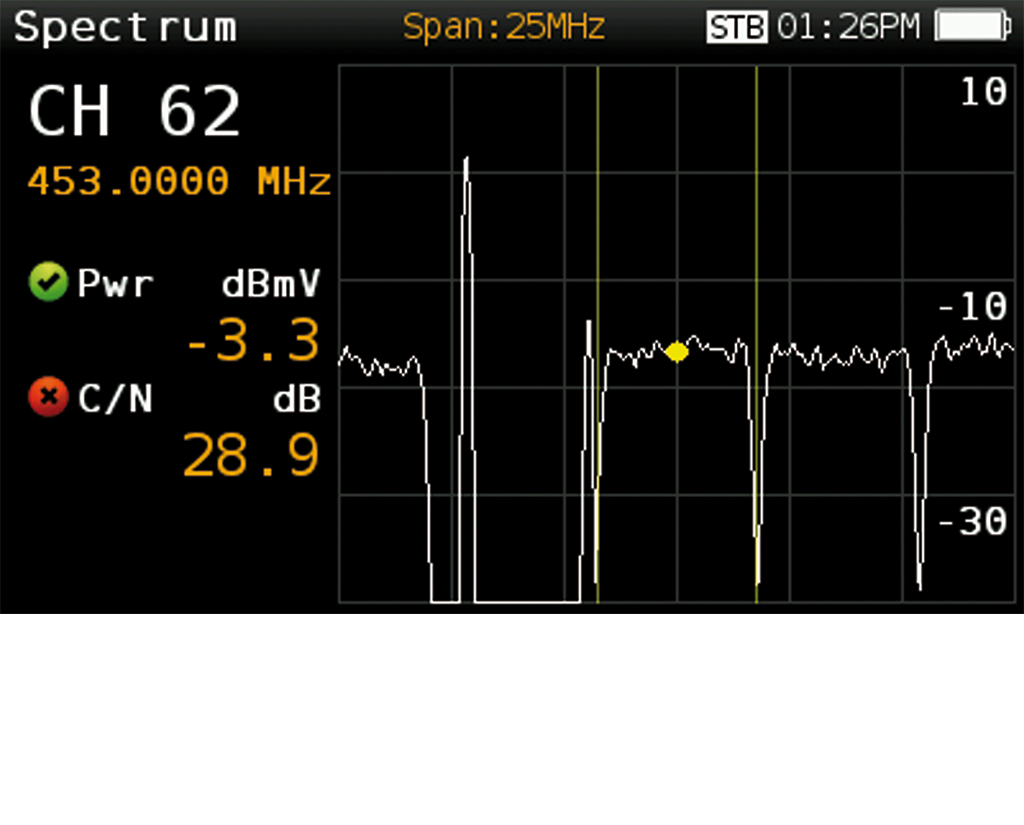

Spektrumanalyzer
Span-Einstellung   5, 10, 20, 50, 100, 200, 500 MHz und Full
Scale   5 und 10 dB/div
Referenzpegel (autom. und manuell)   OK
Optische Faser
Nicht selektiv -40dBm bis +7dBm OK OK OK OK OK - - - - OK
Selektiv -40dBm bis +7dBm - - - - - OK OK OK OK -
RF-Overlay -10dBm bis +5dBm OK OK OK OK OK OK OK OK OK OK
Optische Abschwächung   OK OK OK OK OK OK OK OK OK OK
DVB-S Messungen [Modulation: QPSK]

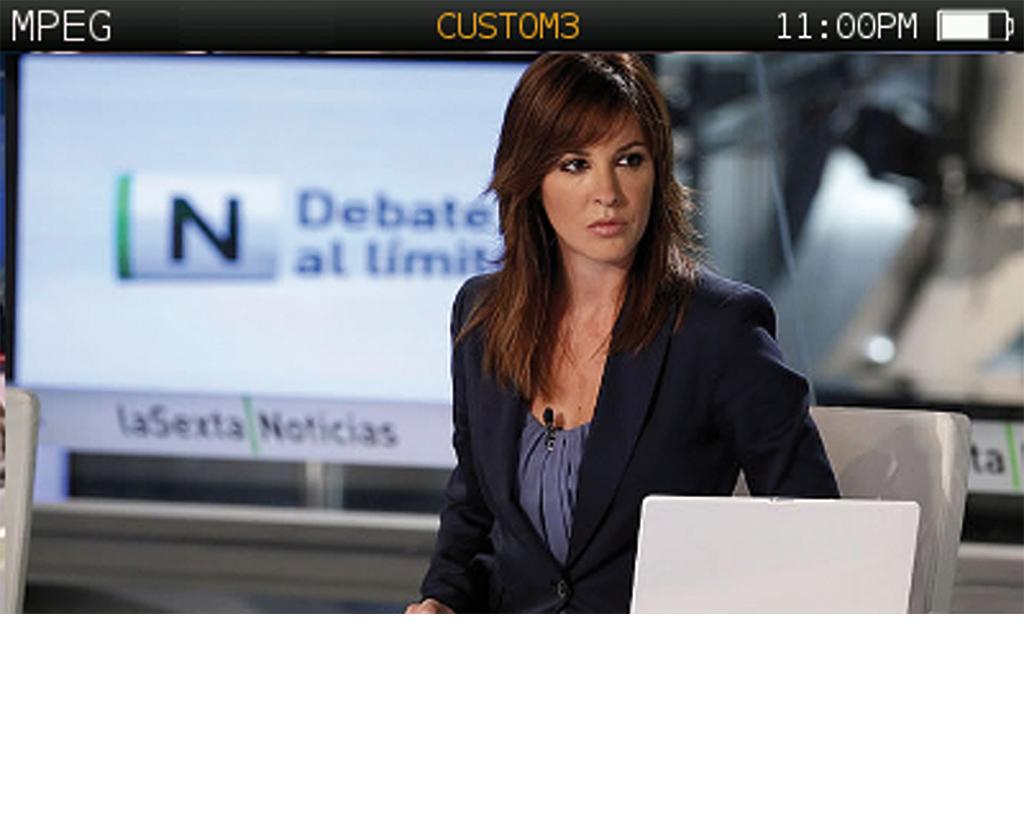

Bilddarstellung unverschlüsselter Kanäle   OK OK OK OK OK OK OK OK OK OK
Pegel 45 bis 110 dBμV OK OK OK OK OK OK OK OK OK OK
  45 bis 120 dBμV Optional 593235** Optional 593235** Optional 593235** Optional 593235** Optional 593235** Optional 593235** Optional 593235** Optional 593235** Optional 593235** Optional 593235**
CBER 9.9E-2 – 1.0E-6 OK OK OK OK OK OK OK OK OK OK
VBER 1.0E-4 – 1.0E-8 OK OK OK OK OK OK OK OK OK OK
MER Bis 20dB OK OK OK OK OK OK OK OK OK OK
C/N Bis 20dB OK OK OK OK OK OK OK OK OK OK

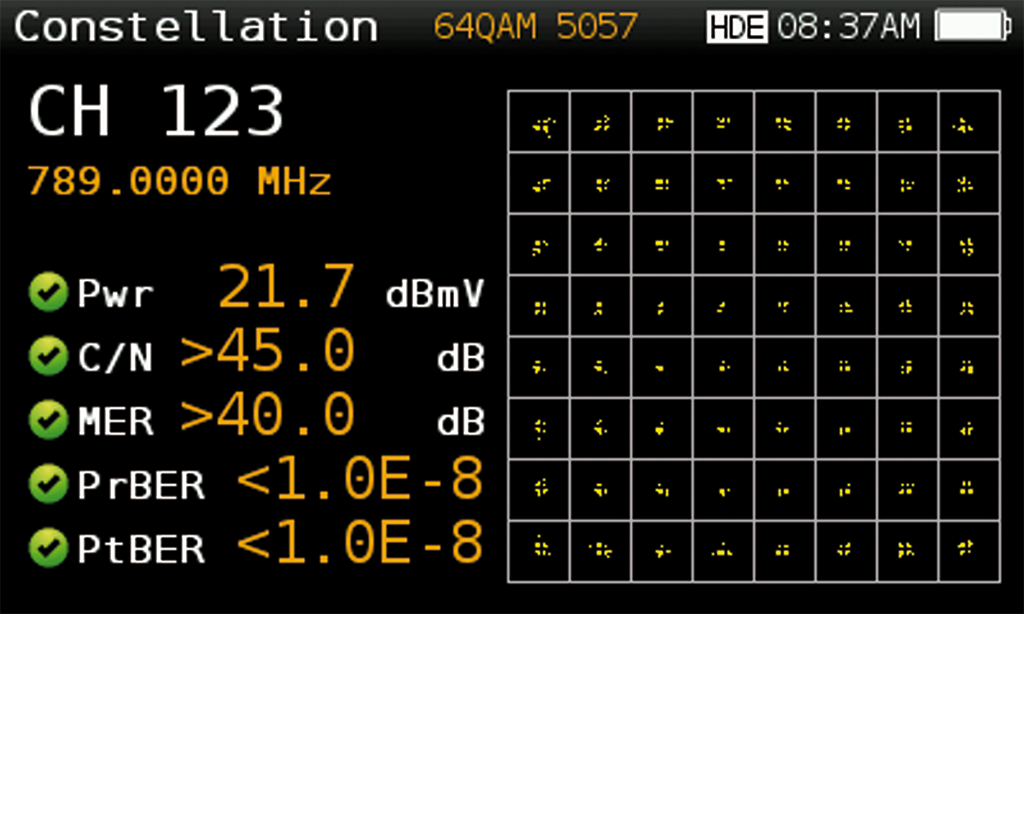

Konstellationsdiagramm   OK OK OK OK OK OK OK OK OK OK
DiSEqC   OK
SCR EN 50494 OK
dCSS EN 50607 Optional 593234**
DVB-S2 Messungen [Modulation: QPSK, 8PSK]
Bilddarstellung unverschlüsselter Kanäle   OK OK OK OK OK OK OK OK OK OK
Pegel 45 bis 110 dBμV OK OK OK OK OK OK OK OK OK OK
  45 bis 120 dBμV Optional 593235** Optional 593235** Optional 593235** Optional 593235** Optional 593235** Optional 593235** Optional 593235** Optional 593235** Optional 593235** Optional 593235**
Link Margin Bis 10 dB OK OK OK OK OK OK OK OK OK OK
MER Bis 20 dB OK OK OK OK OK OK OK OK OK OK
LDPCBER* 9.9E-2 – 1.0E-6 OK OK OK OK OK OK OK OK OK OK
BCHBER* 9.9E-2 – 1.0E-8 OK OK OK OK OK OK OK OK OK OK
Konstellationsdiagramm   OK OK OK OK OK OK OK OK OK OK
DiSEqC   OK
SCR EN 50494 OK
dCSS EN 50607 Optional 593234**
DVB-T Messungen [Modulation: COFDM (QPSK, 16QAM, 64QAM)]
Bilddarstellung unverschlüsselter Kanäle   Optional 593231 OK OK OK OK OK OK OK OK Optional 593231
Pegel 45 bis 110 dBμV Optional 593231 OK OK OK OK OK OK OK OK Optional 593231
  45 bis 120 dBμV Optional 593231 + Optional 593235** Optional 593235** Optional 593235** Optional 593235** Optional 593235** Optional 593235** Optional 593235** Optional 593235** Optional 593235** Optional 593231 + Optional 593235**
CBER 9.9E-2 – 1.0E-6 Optional 593231 OK OK OK OK OK OK OK OK Optional 593231
VBER 1.0E-3 – 1.0E-8 OK OK OK OK OK OK OK OK
MER Bis 35 dB OK OK OK OK OK OK OK OK
C/N Bis 40dB OK OK OK OK OK OK OK OK

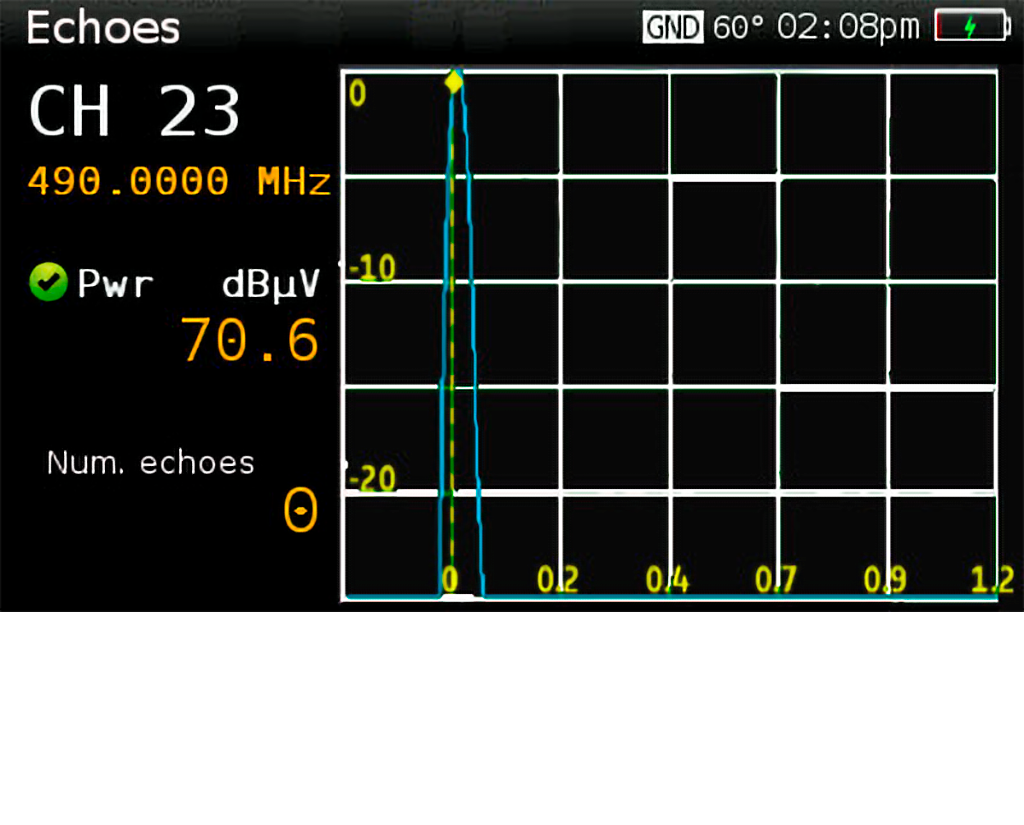

Echoes   OK OK OK OK OK OK OK OK
Konstellationsdiagramm   OK OK OK OK OK OK OK OK
DVB-T2 Messungen [Modulation: COFDM ( QPSK, 16QAM, 64QAM und 256 QAM)]
Bilddarstellung unverschlüsselter Kanäle   Optional 593231 + Optional 593232 Optional 593232 OK OK OK Optional 593232 OK OK OK Optional 593232
Pegel 45 bis 110 dBμV Optional 593231 + Optional 593232 Optional 593232 OK OK OK Optional 593232 OK OK OK Optional 593232
  45 bis 120 dBμV Optional 593231 + Optional 593232 + Optional 593235** Optional 593232 + Optional 593235** Optional 593235** Optional 593235** Optional 593235** Optional 593232 + Optional 593235** Optional 593235** Optional 593235** Optional 593235** Optional 593232 + Optional 593235**
LDPCBER* 9.9E-2 – 1.0E-6 Optional 593231 + Optional 593232 Optional 593232 OK OK OK Optional 593232 OK OK OK Optional 593232
BCHBER* 1.0E-3 – 1.0E-8 OK OK OK OK OK OK
Link Margin Bis 30 dB OK OK OK OK OK OK
MER Bis 35 dB OK OK OK OK OK OK
C/N Bis 40dB OK OK OK OK OK OK
Echoes   OK OK OK OK OK OK
Konstellationsdiagramm   OK OK OK OK OK OK
DVB-C Messungen [Modulation: 16QAM, 32QAM, 64QAM, 128QAM und 256 QAM]
Bilddarstellung unverschlüsselter Kanäle   OK Optional 593233 Optional 593233 OK OK Optional 593233 Optional 593233 OK OK Optional 593233
Pegel 45 bis 110 dBμV OK Optional 593233 Optional 593233 OK OK Optional 593233 Optional 593233 OK OK Optional 593233
  45 to120 dBμV Optional 593235** Optional 593233 + Optional 593235** Optional 593233 + Optional 593235** Optional 593235** Optional 593235** Optional 593233 + Optional 593235** Optional 593233 + Optional 593235** Optional 593235** Optional 593235** Optional 593233 + Optional 593235**
CBER 1.E-2 – 1.0E-8 OK Optional 593233 Optional 593233 OK OK Optional 593233 Optional 593233 OK OK Optional 593233
MER Bis 38 OK OK OK OK OK
C/N Bis 40dB OK OK OK OK OK
ISBT-T/Tb Messungen
Bilddarstellung unverschlüsselter Kanäle   - - - - - - - - - OK
Pegel 45 bis 110 dBμV - - - - - - - - - OK
  25 bis 120 dBμV - - - - - - - - - Optional 593235
Pre-VER (by layer) 9.9E-2 – 1.0E-6 - - - - - - - - - OK
Post-VER (by layer) 1.0E-3 – 1.0E-8 - - - - - - - - - OK
MER Bis 35 dB - - - - - - - - - OK
C/N Bis 40dB - - - - - - - - - OK
Echoes   - - - - - - - - - OK
Constelation   - - - - - - - - - OK
Analoge Messungen
Pegel 25 and 125 dBμV OK OK OK OK OK OK OK OK OK OK
V/A   OK OK OK OK OK OK OK OK OK OK
C/N Bis 45dB OK OK OK OK OK OK OK OK OK OK
Messungen und Funktionen
Analizador WiFi   Optional 593250 Optional 593250 Optional 593250 Optional 593250 OK Optional 593250 Optional 593250 Optional 593250 OK Optional 593250
Analizador IPTV   Optional 593251 Optional 593251 Optional 593251 Optional 593251 OK Optional 593251 Optional 593251 Optional 593251 OK Optional 593251
Analoge A / V-Anzeige<   Optional 593236 Optional 593236 Optional 593236 Optional 593236 Optional 593236 Optional 593236 Optional 593236 Optional 593236 Optional 593236 Optional 593236
4K/UHD-Anzeige (HEVC)   OK

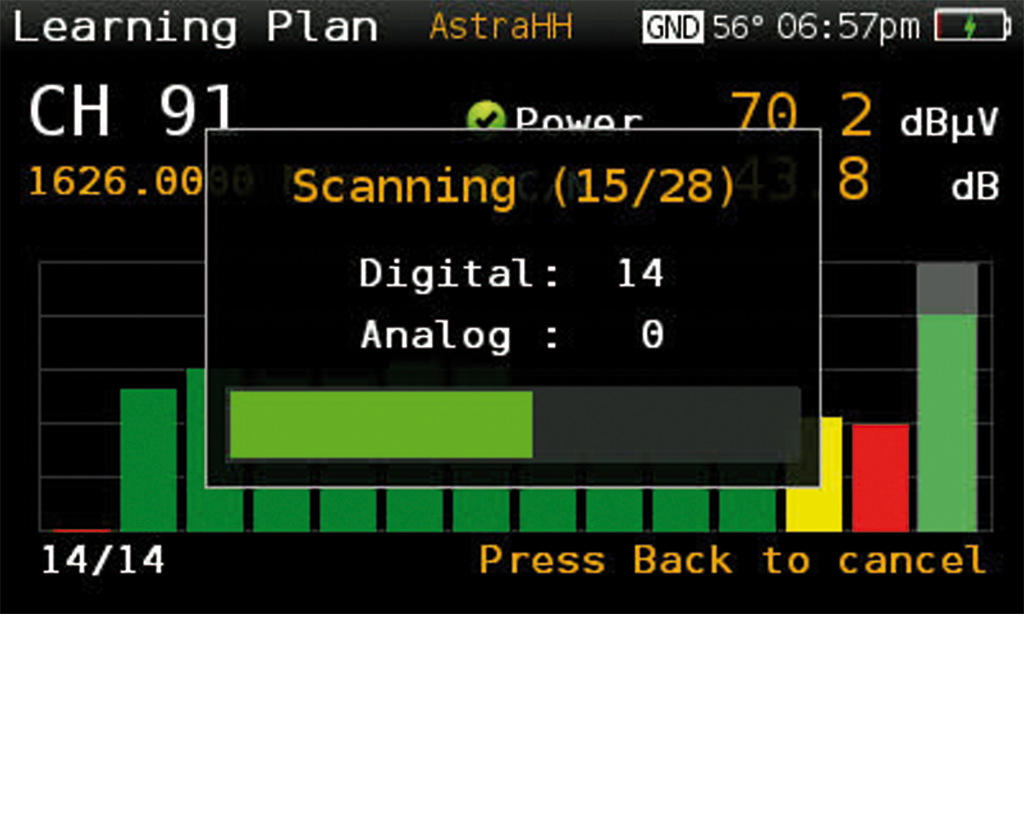

Ter. Messpläne   Kanalpläne aus verschiedenen Regionen der Welt
Sat. Messpläne   Kanalpläne aus verschiedenen Regionen der Welt
Einheiten   dBμV, dBmV, dBm
Versorgung   24 Vdc / 140mA max.
LNB: 13, 18 Vdc / 475, 370 mA max.
LNB Schaltung   22 kHz

* HINWEIS
LDPCBER ist die Messung der BER vor der LDPC-Prüfung.
BCHBER ist die BER-Messung nach der LDPC-Prüfung und vor dem BCH-Prüfung.

** Ref. 593234 & 593235: Kostenloses upgrade wenn das H30Crystal online registriert wird

Physische Daten

Nettogewicht: 1.200 g

Bruttogewicht: 1.500 g

Breite: 95 mm

Höhe: 206 mm

Tiefe: 53 mm

Bauteilgewicht: 550 g

Förpackning

Karton 1 Stk.

Art.Nr. H30C-S2C
H30Crystal
Mechanische Eigentschaften
Display 2.8” TFT 400 x 240 Farbdisplay
Gewicht 550 g.
Maße 175x100x52 mm / 6,9x3,9x2 (HxWxD)
Stromversorgung Eingang: 100-240V~ 50-60Hz / Ausgang: 12VDC, 3A
Akku Li-Ion Akku (7.2VDC, 2300mAh)
Akkulaufzeit >4 Stunden (abhängig von der Betriebsart)
Schnittstellen Ethernet 1Gb
USB 2.0 für Messdaten-Download und Software-Optional-Funktion
Elastizität Es übersteht Stürze aus 1m auf Betonoberflächen unbeschadet auf allen Seiten
Messdatenspeicher 400 MB (intern) für Messungen
Impedanz F-Stecker - 75 Ohm



Technische Eigenschaften
    593603 593601 593602 593604 593605 593621 593622 593624 593625 593661
Frequenz
Frequenzbereiche   Rückkanal: 5-50 MHz / Terr. 50 - 880 MHz / Sat: 950 - 2400 MHz / Wideband: 250 - 2350 MHz
Auflösung   125 kHz
Eingabe   Frequenz oder Kanal
Spektrumanalyzer
Span-Einstellung   5, 10, 20, 50, 100, 200, 500 MHz und Full
Scale   5 und 10 dB/div
Referenzpegel (autom. und manuell)   OK
Optische Faser
Nicht selektiv -40dBm bis +7dBm OK OK OK OK OK - - - - OK
Selektiv -40dBm bis +7dBm - - - - - OK OK OK OK -
RF-Overlay -10dBm bis +5dBm OK OK OK OK OK OK OK OK OK OK
Optische Abschwächung   OK OK OK OK OK OK OK OK OK OK
DVB-S Messungen [Modulation: QPSK]
Bilddarstellung unverschlüsselter Kanäle   OK OK OK OK OK OK OK OK OK OK
Pegel 45 bis 110 dBμV OK OK OK OK OK OK OK OK OK OK
  45 bis 120 dBμV Optional 593235** Optional 593235** Optional 593235** Optional 593235** Optional 593235** Optional 593235** Optional 593235** Optional 593235** Optional 593235** Optional 593235**
CBER 9.9E-2 – 1.0E-6 OK OK OK OK OK OK OK OK OK OK
VBER 1.0E-4 – 1.0E-8 OK OK OK OK OK OK OK OK OK OK
MER Bis 20dB OK OK OK OK OK OK OK OK OK OK
C/N Bis 20dB OK OK OK OK OK OK OK OK OK OK
Konstellationsdiagramm   OK OK OK OK OK OK OK OK OK OK
DiSEqC   OK
SCR EN 50494 OK
dCSS EN 50607 Optional 593234**
DVB-S2 Messungen [Modulation: QPSK, 8PSK]
Bilddarstellung unverschlüsselter Kanäle   OK OK OK OK OK OK OK OK OK OK
Pegel 45 bis 110 dBμV OK OK OK OK OK OK OK OK OK OK
  45 bis 120 dBμV Optional 593235** Optional 593235** Optional 593235** Optional 593235** Optional 593235** Optional 593235** Optional 593235** Optional 593235** Optional 593235** Optional 593235**
Link Margin Bis 10 dB OK OK OK OK OK OK OK OK OK OK
MER Bis 20 dB OK OK OK OK OK OK OK OK OK OK
LDPCBER* 9.9E-2 – 1.0E-6 OK OK OK OK OK OK OK OK OK OK
BCHBER* 9.9E-2 – 1.0E-8 OK OK OK OK OK OK OK OK OK OK
Konstellationsdiagramm   OK OK OK OK OK OK OK OK OK OK
DiSEqC   OK
SCR EN 50494 OK
dCSS EN 50607 Optional 593234**
DVB-T Messungen [Modulation: COFDM (QPSK, 16QAM, 64QAM)]
Bilddarstellung unverschlüsselter Kanäle   Optional 593231 OK OK OK OK OK OK OK OK Optional 593231
Pegel 45 bis 110 dBμV Optional 593231 OK OK OK OK OK OK OK OK Optional 593231
  45 bis 120 dBμV Optional 593231 + Optional 593235** Optional 593235** Optional 593235** Optional 593235** Optional 593235** Optional 593235** Optional 593235** Optional 593235** Optional 593235** Optional 593231 + Optional 593235**
CBER 9.9E-2 – 1.0E-6 Optional 593231 OK OK OK OK OK OK OK OK Optional 593231
VBER 1.0E-3 – 1.0E-8 OK OK OK OK OK OK OK OK
MER Bis 35 dB OK OK OK OK OK OK OK OK
C/N Bis 40dB OK OK OK OK OK OK OK OK
Echoes   OK OK OK OK OK OK OK OK
Konstellationsdiagramm   OK OK OK OK OK OK OK OK
DVB-T2 Messungen [Modulation: COFDM ( QPSK, 16QAM, 64QAM und 256 QAM)]
Bilddarstellung unverschlüsselter Kanäle   Optional 593231 + Optional 593232 Optional 593232 OK OK OK Optional 593232 OK OK OK Optional 593232
Pegel 45 bis 110 dBμV Optional 593231 + Optional 593232 Optional 593232 OK OK OK Optional 593232 OK OK OK Optional 593232
  45 bis 120 dBμV Optional 593231 + Optional 593232 + Optional 593235** Optional 593232 + Optional 593235** Optional 593235** Optional 593235** Optional 593235** Optional 593232 + Optional 593235** Optional 593235** Optional 593235** Optional 593235** Optional 593232 + Optional 593235**
LDPCBER* 9.9E-2 – 1.0E-6 Optional 593231 + Optional 593232 Optional 593232 OK OK OK Optional 593232 OK OK OK Optional 593232
BCHBER* 1.0E-3 – 1.0E-8 OK OK OK OK OK OK
Link Margin Bis 30 dB OK OK OK OK OK OK
MER Bis 35 dB OK OK OK OK OK OK
C/N Bis 40dB OK OK OK OK OK OK
Echoes   OK OK OK OK OK OK
Konstellationsdiagramm   OK OK OK OK OK OK
DVB-C Messungen [Modulation: 16QAM, 32QAM, 64QAM, 128QAM und 256 QAM]
Bilddarstellung unverschlüsselter Kanäle   OK Optional 593233 Optional 593233 OK OK Optional 593233 Optional 593233 OK OK Optional 593233
Pegel 45 bis 110 dBμV OK Optional 593233 Optional 593233 OK OK Optional 593233 Optional 593233 OK OK Optional 593233
  45 to120 dBμV Optional 593235** Optional 593233 + Optional 593235** Optional 593233 + Optional 593235** Optional 593235** Optional 593235** Optional 593233 + Optional 593235** Optional 593233 + Optional 593235** Optional 593235** Optional 593235** Optional 593233 + Optional 593235**
CBER 1.E-2 – 1.0E-8 OK Optional 593233 Optional 593233 OK OK Optional 593233 Optional 593233 OK OK Optional 593233
MER Bis 38 OK OK OK OK OK
C/N Bis 40dB OK OK OK OK OK
ISBT-T/Tb Messungen
Bilddarstellung unverschlüsselter Kanäle   - - - - - - - - - OK
Pegel 45 bis 110 dBμV - - - - - - - - - OK
  25 bis 120 dBμV - - - - - - - - - Optional 593235
Pre-VER (by layer) 9.9E-2 – 1.0E-6 - - - - - - - - - OK
Post-VER (by layer) 1.0E-3 – 1.0E-8 - - - - - - - - - OK
MER Bis 35 dB - - - - - - - - - OK
C/N Bis 40dB - - - - - - - - - OK
Echoes   - - - - - - - - - OK
Constelation   - - - - - - - - - OK
Analoge Messungen
Pegel 25 and 125 dBμV OK OK OK OK OK OK OK OK OK OK
V/A   OK OK OK OK OK OK OK OK OK OK
C/N Bis 45dB OK OK OK OK OK OK OK OK OK OK
Messungen und Funktionen
Analizador WiFi   Optional 593250 Optional 593250 Optional 593250 Optional 593250 OK Optional 593250 Optional 593250 Optional 593250 OK Optional 593250
Analizador IPTV   Optional 593251 Optional 593251 Optional 593251 Optional 593251 OK Optional 593251 Optional 593251 Optional 593251 OK Optional 593251
Analoge A / V-Anzeige<   Optional 593236 Optional 593236 Optional 593236 Optional 593236 Optional 593236 Optional 593236 Optional 593236 Optional 593236 Optional 593236 Optional 593236
4K/UHD-Anzeige (HEVC)   OK
Ter. Messpläne   Kanalpläne aus verschiedenen Regionen der Welt
Sat. Messpläne   Kanalpläne aus verschiedenen Regionen der Welt
Einheiten   dBμV, dBmV, dBm
Versorgung   24 Vdc / 140mA max.
LNB: 13, 18 Vdc / 475, 370 mA max.
LNB Schaltung   22 kHz

* HINWEIS
LDPCBER ist die Messung der BER vor der LDPC-Prüfung.
BCHBER ist die BER-Messung nach der LDPC-Prüfung und vor dem BCH-Prüfung.

** Ref. 593234 & 593235: Kostenloses upgrade wenn das H30Crystal online registriert wird

Physische Daten

Nettogewicht: 1.200 g

Bruttogewicht: 1.500 g

Breite: 95 mm

Höhe: 206 mm

Tiefe: 53 mm

Bauteilgewicht: 550 g

Förpackning

Karton 1 Stk.

Art.Nr. H30C-S2CT2
H30Crystal
Mechanische Eigentschaften
Display 2.8” TFT 400 x 240 Farbdisplay
Gewicht 550 g.
Maße 175x100x52 mm / 6,9x3,9x2 (HxWxD)
Stromversorgung Eingang: 100-240V~ 50-60Hz / Ausgang: 12VDC, 3A
Akku Li-Ion Akku (7.2VDC, 2300mAh)
Akkulaufzeit >4 Stunden (abhängig von der Betriebsart)
Schnittstellen Ethernet 1Gb
USB 2.0 für Messdaten-Download und Software-Optional-Funktion
Elastizität Es übersteht Stürze aus 1m auf Betonoberflächen unbeschadet auf allen Seiten
Messdatenspeicher 400 MB (intern) für Messungen
Impedanz F-Stecker - 75 Ohm



Technische Eigenschaften
    593603 593601 593602 593604 593605 593621 593622 593624 593625 593661
Frequenz
Frequenzbereiche   Rückkanal: 5-50 MHz / Terr. 50 - 880 MHz / Sat: 950 - 2400 MHz / Wideband: 250 - 2350 MHz
Auflösung   125 kHz
Eingabe   Frequenz oder Kanal
Spektrumanalyzer
Span-Einstellung   5, 10, 20, 50, 100, 200, 500 MHz und Full
Scale   5 und 10 dB/div
Referenzpegel (autom. und manuell)   OK
Optische Faser
Nicht selektiv -40dBm bis +7dBm OK OK OK OK OK - - - - OK
Selektiv -40dBm bis +7dBm - - - - - OK OK OK OK -
RF-Overlay -10dBm bis +5dBm OK OK OK OK OK OK OK OK OK OK
Optische Abschwächung   OK OK OK OK OK OK OK OK OK OK
DVB-S Messungen [Modulation: QPSK]
Bilddarstellung unverschlüsselter Kanäle   OK OK OK OK OK OK OK OK OK OK
Pegel 45 bis 110 dBμV OK OK OK OK OK OK OK OK OK OK
  45 bis 120 dBμV Optional 593235** Optional 593235** Optional 593235** Optional 593235** Optional 593235** Optional 593235** Optional 593235** Optional 593235** Optional 593235** Optional 593235**
CBER 9.9E-2 – 1.0E-6 OK OK OK OK OK OK OK OK OK OK
VBER 1.0E-4 – 1.0E-8 OK OK OK OK OK OK OK OK OK OK
MER Bis 20dB OK OK OK OK OK OK OK OK OK OK
C/N Bis 20dB OK OK OK OK OK OK OK OK OK OK
Konstellationsdiagramm   OK OK OK OK OK OK OK OK OK OK
DiSEqC   OK
SCR EN 50494 OK
dCSS EN 50607 Optional 593234**
DVB-S2 Messungen [Modulation: QPSK, 8PSK]
Bilddarstellung unverschlüsselter Kanäle   OK OK OK OK OK OK OK OK OK OK
Pegel 45 bis 110 dBμV OK OK OK OK OK OK OK OK OK OK
  45 bis 120 dBμV Optional 593235** Optional 593235** Optional 593235** Optional 593235** Optional 593235** Optional 593235** Optional 593235** Optional 593235** Optional 593235** Optional 593235**
Link Margin Bis 10 dB OK OK OK OK OK OK OK OK OK OK
MER Bis 20 dB OK OK OK OK OK OK OK OK OK OK
LDPCBER* 9.9E-2 – 1.0E-6 OK OK OK OK OK OK OK OK OK OK
BCHBER* 9.9E-2 – 1.0E-8 OK OK OK OK OK OK OK OK OK OK
Konstellationsdiagramm   OK OK OK OK OK OK OK OK OK OK
DiSEqC   OK
SCR EN 50494 OK
dCSS EN 50607 Optional 593234**
DVB-T Messungen [Modulation: COFDM (QPSK, 16QAM, 64QAM)]
Bilddarstellung unverschlüsselter Kanäle   Optional 593231 OK OK OK OK OK OK OK OK Optional 593231
Pegel 45 bis 110 dBμV Optional 593231 OK OK OK OK OK OK OK OK Optional 593231
  45 bis 120 dBμV Optional 593231 + Optional 593235** Optional 593235** Optional 593235** Optional 593235** Optional 593235** Optional 593235** Optional 593235** Optional 593235** Optional 593235** Optional 593231 + Optional 593235**
CBER 9.9E-2 – 1.0E-6 Optional 593231 OK OK OK OK OK OK OK OK Optional 593231
VBER 1.0E-3 – 1.0E-8 OK OK OK OK OK OK OK OK
MER Bis 35 dB OK OK OK OK OK OK OK OK
C/N Bis 40dB OK OK OK OK OK OK OK OK
Echoes   OK OK OK OK OK OK OK OK
Konstellationsdiagramm   OK OK OK OK OK OK OK OK
DVB-T2 Messungen [Modulation: COFDM ( QPSK, 16QAM, 64QAM und 256 QAM)]
Bilddarstellung unverschlüsselter Kanäle   Optional 593231 + Optional 593232 Optional 593232 OK OK OK Optional 593232 OK OK OK Optional 593232
Pegel 45 bis 110 dBμV Optional 593231 + Optional 593232 Optional 593232 OK OK OK Optional 593232 OK OK OK Optional 593232
  45 bis 120 dBμV Optional 593231 + Optional 593232 + Optional 593235** Optional 593232 + Optional 593235** Optional 593235** Optional 593235** Optional 593235** Optional 593232 + Optional 593235** Optional 593235** Optional 593235** Optional 593235** Optional 593232 + Optional 593235**
LDPCBER* 9.9E-2 – 1.0E-6 Optional 593231 + Optional 593232 Optional 593232 OK OK OK Optional 593232 OK OK OK Optional 593232
BCHBER* 1.0E-3 – 1.0E-8 OK OK OK OK OK OK
Link Margin Bis 30 dB OK OK OK OK OK OK
MER Bis 35 dB OK OK OK OK OK OK
C/N Bis 40dB OK OK OK OK OK OK
Echoes   OK OK OK OK OK OK
Konstellationsdiagramm   OK OK OK OK OK OK
DVB-C Messungen [Modulation: 16QAM, 32QAM, 64QAM, 128QAM und 256 QAM]
Bilddarstellung unverschlüsselter Kanäle   OK Optional 593233 Optional 593233 OK OK Optional 593233 Optional 593233 OK OK Optional 593233
Pegel 45 bis 110 dBμV OK Optional 593233 Optional 593233 OK OK Optional 593233 Optional 593233 OK OK Optional 593233
  45 to120 dBμV Optional 593235** Optional 593233 + Optional 593235** Optional 593233 + Optional 593235** Optional 593235** Optional 593235** Optional 593233 + Optional 593235** Optional 593233 + Optional 593235** Optional 593235** Optional 593235** Optional 593233 + Optional 593235**
CBER 1.E-2 – 1.0E-8 OK Optional 593233 Optional 593233 OK OK Optional 593233 Optional 593233 OK OK Optional 593233
MER Bis 38 OK OK OK OK OK
C/N Bis 40dB OK OK OK OK OK
ISBT-T/Tb Messungen
Bilddarstellung unverschlüsselter Kanäle   - - - - - - - - - OK
Pegel 45 bis 110 dBμV - - - - - - - - - OK
  25 bis 120 dBμV - - - - - - - - - Optional 593235
Pre-VER (by layer) 9.9E-2 – 1.0E-6 - - - - - - - - - OK
Post-VER (by layer) 1.0E-3 – 1.0E-8 - - - - - - - - - OK
MER Bis 35 dB - - - - - - - - - OK
C/N Bis 40dB - - - - - - - - - OK
Echoes   - - - - - - - - - OK
Constelation   - - - - - - - - - OK
Analoge Messungen
Pegel 25 and 125 dBμV OK OK OK OK OK OK OK OK OK OK
V/A   OK OK OK OK OK OK OK OK OK OK
C/N Bis 45dB OK OK OK OK OK OK OK OK OK OK
Messungen und Funktionen
Analizador WiFi   Optional 593250 Optional 593250 Optional 593250 Optional 593250 OK Optional 593250 Optional 593250 Optional 593250 OK Optional 593250
Analizador IPTV   Optional 593251 Optional 593251 Optional 593251 Optional 593251 OK Optional 593251 Optional 593251 Optional 593251 OK Optional 593251
Analoge A / V-Anzeige<   Optional 593236 Optional 593236 Optional 593236 Optional 593236 Optional 593236 Optional 593236 Optional 593236 Optional 593236 Optional 593236 Optional 593236
4K/UHD-Anzeige (HEVC)   OK
Ter. Messpläne   Kanalpläne aus verschiedenen Regionen der Welt
Sat. Messpläne   Kanalpläne aus verschiedenen Regionen der Welt
Einheiten   dBμV, dBmV, dBm
Versorgung   24 Vdc / 140mA max.
LNB: 13, 18 Vdc / 475, 370 mA max.
LNB Schaltung   22 kHz

* HINWEIS
LDPCBER ist die Messung der BER vor der LDPC-Prüfung.
BCHBER ist die BER-Messung nach der LDPC-Prüfung und vor dem BCH-Prüfung.

** Ref. 593234 & 593235: Kostenloses upgrade wenn das H30Crystal online registriert wird

Physische Daten

Nettogewicht: 1.200 g

Bruttogewicht: 1.500 g

Breite: 95 mm

Höhe: 206 mm

Tiefe: 53 mm

Bauteilgewicht: 550 g

Förpackning

Karton 1 Stk.

Art.Nr. H30CO-S2CT2
H30Crystal
Mechanische Eigentschaften
Display 2.8” TFT 400 x 240 Farbdisplay
Gewicht 550 g.
Maße 175x100x52 mm / 6,9x3,9x2 (HxWxD)
Stromversorgung Eingang: 100-240V~ 50-60Hz / Ausgang: 12VDC, 3A
Akku Li-Ion Akku (7.2VDC, 2300mAh)
Akkulaufzeit >4 Stunden (abhängig von der Betriebsart)
Schnittstellen Ethernet 1Gb
USB 2.0 für Messdaten-Download und Software-Optional-Funktion
Elastizität Es übersteht Stürze aus 1m auf Betonoberflächen unbeschadet auf allen Seiten
Messdatenspeicher 400 MB (intern) für Messungen
Impedanz F-Stecker - 75 Ohm



Technische Eigenschaften
    593603 593601 593602 593604 593605 593621 593622 593624 593625 593661
Frequenz
Frequenzbereiche   Rückkanal: 5-50 MHz / Terr. 50 - 880 MHz / Sat: 950 - 2400 MHz / Wideband: 250 - 2350 MHz
Auflösung   125 kHz
Eingabe   Frequenz oder Kanal
Spektrumanalyzer
Span-Einstellung   5, 10, 20, 50, 100, 200, 500 MHz und Full
Scale   5 und 10 dB/div
Referenzpegel (autom. und manuell)   OK
Optische Faser
Nicht selektiv -40dBm bis +7dBm OK OK OK OK OK - - - - OK
Selektiv -40dBm bis +7dBm - - - - - OK OK OK OK -
RF-Overlay -10dBm bis +5dBm OK OK OK OK OK OK OK OK OK OK
Optische Abschwächung   OK OK OK OK OK OK OK OK OK OK
DVB-S Messungen [Modulation: QPSK]
Bilddarstellung unverschlüsselter Kanäle   OK OK OK OK OK OK OK OK OK OK
Pegel 45 bis 110 dBμV OK OK OK OK OK OK OK OK OK OK
  45 bis 120 dBμV Optional 593235** Optional 593235** Optional 593235** Optional 593235** Optional 593235** Optional 593235** Optional 593235** Optional 593235** Optional 593235** Optional 593235**
CBER 9.9E-2 – 1.0E-6 OK OK OK OK OK OK OK OK OK OK
VBER 1.0E-4 – 1.0E-8 OK OK OK OK OK OK OK OK OK OK
MER Bis 20dB OK OK OK OK OK OK OK OK OK OK
C/N Bis 20dB OK OK OK OK OK OK OK OK OK OK
Konstellationsdiagramm   OK OK OK OK OK OK OK OK OK OK
DiSEqC   OK
SCR EN 50494 OK
dCSS EN 50607 Optional 593234**
DVB-S2 Messungen [Modulation: QPSK, 8PSK]
Bilddarstellung unverschlüsselter Kanäle   OK OK OK OK OK OK OK OK OK OK
Pegel 45 bis 110 dBμV OK OK OK OK OK OK OK OK OK OK
  45 bis 120 dBμV Optional 593235** Optional 593235** Optional 593235** Optional 593235** Optional 593235** Optional 593235** Optional 593235** Optional 593235** Optional 593235** Optional 593235**
Link Margin Bis 10 dB OK OK OK OK OK OK OK OK OK OK
MER Bis 20 dB OK OK OK OK OK OK OK OK OK OK
LDPCBER* 9.9E-2 – 1.0E-6 OK OK OK OK OK OK OK OK OK OK
BCHBER* 9.9E-2 – 1.0E-8 OK OK OK OK OK OK OK OK OK OK
Konstellationsdiagramm   OK OK OK OK OK OK OK OK OK OK
DiSEqC   OK
SCR EN 50494 OK
dCSS EN 50607 Optional 593234**
DVB-T Messungen [Modulation: COFDM (QPSK, 16QAM, 64QAM)]
Bilddarstellung unverschlüsselter Kanäle   Optional 593231 OK OK OK OK OK OK OK OK Optional 593231
Pegel 45 bis 110 dBμV Optional 593231 OK OK OK OK OK OK OK OK Optional 593231
  45 bis 120 dBμV Optional 593231 + Optional 593235** Optional 593235** Optional 593235** Optional 593235** Optional 593235** Optional 593235** Optional 593235** Optional 593235** Optional 593235** Optional 593231 + Optional 593235**
CBER 9.9E-2 – 1.0E-6 Optional 593231 OK OK OK OK OK OK OK OK Optional 593231
VBER 1.0E-3 – 1.0E-8 OK OK OK OK OK OK OK OK
MER Bis 35 dB OK OK OK OK OK OK OK OK
C/N Bis 40dB OK OK OK OK OK OK OK OK
Echoes   OK OK OK OK OK OK OK OK
Konstellationsdiagramm   OK OK OK OK OK OK OK OK
DVB-T2 Messungen [Modulation: COFDM ( QPSK, 16QAM, 64QAM und 256 QAM)]
Bilddarstellung unverschlüsselter Kanäle   Optional 593231 + Optional 593232 Optional 593232 OK OK OK Optional 593232 OK OK OK Optional 593232
Pegel 45 bis 110 dBμV Optional 593231 + Optional 593232 Optional 593232 OK OK OK Optional 593232 OK OK OK Optional 593232
  45 bis 120 dBμV Optional 593231 + Optional 593232 + Optional 593235** Optional 593232 + Optional 593235** Optional 593235** Optional 593235** Optional 593235** Optional 593232 + Optional 593235** Optional 593235** Optional 593235** Optional 593235** Optional 593232 + Optional 593235**
LDPCBER* 9.9E-2 – 1.0E-6 Optional 593231 + Optional 593232 Optional 593232 OK OK OK Optional 593232 OK OK OK Optional 593232
BCHBER* 1.0E-3 – 1.0E-8 OK OK OK OK OK OK
Link Margin Bis 30 dB OK OK OK OK OK OK
MER Bis 35 dB OK OK OK OK OK OK
C/N Bis 40dB OK OK OK OK OK OK
Echoes   OK OK OK OK OK OK
Konstellationsdiagramm   OK OK OK OK OK OK
DVB-C Messungen [Modulation: 16QAM, 32QAM, 64QAM, 128QAM und 256 QAM]
Bilddarstellung unverschlüsselter Kanäle   OK Optional 593233 Optional 593233 OK OK Optional 593233 Optional 593233 OK OK Optional 593233
Pegel 45 bis 110 dBμV OK Optional 593233 Optional 593233 OK OK Optional 593233 Optional 593233 OK OK Optional 593233
  45 to120 dBμV Optional 593235** Optional 593233 + Optional 593235** Optional 593233 + Optional 593235** Optional 593235** Optional 593235** Optional 593233 + Optional 593235** Optional 593233 + Optional 593235** Optional 593235** Optional 593235** Optional 593233 + Optional 593235**
CBER 1.E-2 – 1.0E-8 OK Optional 593233 Optional 593233 OK OK Optional 593233 Optional 593233 OK OK Optional 593233
MER Bis 38 OK OK OK OK OK
C/N Bis 40dB OK OK OK OK OK
ISBT-T/Tb Messungen
Bilddarstellung unverschlüsselter Kanäle   - - - - - - - - - OK
Pegel 45 bis 110 dBμV - - - - - - - - - OK
  25 bis 120 dBμV - - - - - - - - - Optional 593235
Pre-VER (by layer) 9.9E-2 – 1.0E-6 - - - - - - - - - OK
Post-VER (by layer) 1.0E-3 – 1.0E-8 - - - - - - - - - OK
MER Bis 35 dB - - - - - - - - - OK
C/N Bis 40dB - - - - - - - - - OK
Echoes   - - - - - - - - - OK
Constelation   - - - - - - - - - OK
Analoge Messungen
Pegel 25 and 125 dBμV OK OK OK OK OK OK OK OK OK OK
V/A   OK OK OK OK OK OK OK OK OK OK
C/N Bis 45dB OK OK OK OK OK OK OK OK OK OK
Messungen und Funktionen
Analizador WiFi   Optional 593250 Optional 593250 Optional 593250 Optional 593250 OK Optional 593250 Optional 593250 Optional 593250 OK Optional 593250
Analizador IPTV   Optional 593251 Optional 593251 Optional 593251 Optional 593251 OK Optional 593251 Optional 593251 Optional 593251 OK Optional 593251
Analoge A / V-Anzeige<   Optional 593236 Optional 593236 Optional 593236 Optional 593236 Optional 593236 Optional 593236 Optional 593236 Optional 593236 Optional 593236 Optional 593236
4K/UHD-Anzeige (HEVC)   OK
Ter. Messpläne   Kanalpläne aus verschiedenen Regionen der Welt
Sat. Messpläne   Kanalpläne aus verschiedenen Regionen der Welt
Einheiten   dBμV, dBmV, dBm
Versorgung   24 Vdc / 140mA max.
LNB: 13, 18 Vdc / 475, 370 mA max.
LNB Schaltung   22 kHz

* HINWEIS
LDPCBER ist die Messung der BER vor der LDPC-Prüfung.
BCHBER ist die BER-Messung nach der LDPC-Prüfung und vor dem BCH-Prüfung.

** Ref. 593234 & 593235: Kostenloses upgrade wenn das H30Crystal online registriert wird

Physische Daten

Nettogewicht: 1.200 g

Bruttogewicht: 1.500 g

Breite: 95 mm

Höhe: 206 mm

Tiefe: 53 mm

Bauteilgewicht: 550 g

Förpackning

Karton 1 Stk.

Art.Nr. H30C-F
H30Crystal
Mechanische Eigentschaften
Display 2.8” TFT 400 x 240 Farbdisplay
Gewicht 550 g.
Maße 175x100x52 mm / 6,9x3,9x2 (HxWxD)
Stromversorgung Eingang: 100-240V~ 50-60Hz / Ausgang: 12VDC, 3A
Akku Li-Ion Akku (7.2VDC, 2300mAh)
Akkulaufzeit >4 Stunden (abhängig von der Betriebsart)
Schnittstellen Ethernet 1Gb
USB 2.0 für Messdaten-Download und Software-Optional-Funktion
Elastizität Es übersteht Stürze aus 1m auf Betonoberflächen unbeschadet auf allen Seiten
Messdatenspeicher 400 MB (intern) für Messungen
Impedanz F-Stecker - 75 Ohm



Technische Eigenschaften
    593603 593601 593602 593604 593605 593621 593622 593624 593625 593661
Frequenz
Frequenzbereiche   Rückkanal: 5-50 MHz / Terr. 50 - 880 MHz / Sat: 950 - 2400 MHz / Wideband: 250 - 2350 MHz
Auflösung   125 kHz
Eingabe   Frequenz oder Kanal
Spektrumanalyzer
Span-Einstellung   5, 10, 20, 50, 100, 200, 500 MHz und Full
Scale   5 und 10 dB/div
Referenzpegel (autom. und manuell)   OK
Optische Faser
Nicht selektiv -40dBm bis +7dBm OK OK OK OK OK - - - - OK
Selektiv -40dBm bis +7dBm - - - - - OK OK OK OK -
RF-Overlay -10dBm bis +5dBm OK OK OK OK OK OK OK OK OK OK
Optische Abschwächung   OK OK OK OK OK OK OK OK OK OK
DVB-S Messungen [Modulation: QPSK]
Bilddarstellung unverschlüsselter Kanäle   OK OK OK OK OK OK OK OK OK OK
Pegel 45 bis 110 dBμV OK OK OK OK OK OK OK OK OK OK
  45 bis 120 dBμV Optional 593235** Optional 593235** Optional 593235** Optional 593235** Optional 593235** Optional 593235** Optional 593235** Optional 593235** Optional 593235** Optional 593235**
CBER 9.9E-2 – 1.0E-6 OK OK OK OK OK OK OK OK OK OK
VBER 1.0E-4 – 1.0E-8 OK OK OK OK OK OK OK OK OK OK
MER Bis 20dB OK OK OK OK OK OK OK OK OK OK
C/N Bis 20dB OK OK OK OK OK OK OK OK OK OK
Konstellationsdiagramm   OK OK OK OK OK OK OK OK OK OK
DiSEqC   OK
SCR EN 50494 OK
dCSS EN 50607 Optional 593234**
DVB-S2 Messungen [Modulation: QPSK, 8PSK]
Bilddarstellung unverschlüsselter Kanäle   OK OK OK OK OK OK OK OK OK OK
Pegel 45 bis 110 dBμV OK OK OK OK OK OK OK OK OK OK
  45 bis 120 dBμV Optional 593235** Optional 593235** Optional 593235** Optional 593235** Optional 593235** Optional 593235** Optional 593235** Optional 593235** Optional 593235** Optional 593235**
Link Margin Bis 10 dB OK OK OK OK OK OK OK OK OK OK
MER Bis 20 dB OK OK OK OK OK OK OK OK OK OK
LDPCBER* 9.9E-2 – 1.0E-6 OK OK OK OK OK OK OK OK OK OK
BCHBER* 9.9E-2 – 1.0E-8 OK OK OK OK OK OK OK OK OK OK
Konstellationsdiagramm   OK OK OK OK OK OK OK OK OK OK
DiSEqC   OK
SCR EN 50494 OK
dCSS EN 50607 Optional 593234**
DVB-T Messungen [Modulation: COFDM (QPSK, 16QAM, 64QAM)]
Bilddarstellung unverschlüsselter Kanäle   Optional 593231 OK OK OK OK OK OK OK OK Optional 593231
Pegel 45 bis 110 dBμV Optional 593231 OK OK OK OK OK OK OK OK Optional 593231
  45 bis 120 dBμV Optional 593231 + Optional 593235** Optional 593235** Optional 593235** Optional 593235** Optional 593235** Optional 593235** Optional 593235** Optional 593235** Optional 593235** Optional 593231 + Optional 593235**
CBER 9.9E-2 – 1.0E-6 Optional 593231 OK OK OK OK OK OK OK OK Optional 593231
VBER 1.0E-3 – 1.0E-8 OK OK OK OK OK OK OK OK
MER Bis 35 dB OK OK OK OK OK OK OK OK
C/N Bis 40dB OK OK OK OK OK OK OK OK
Echoes   OK OK OK OK OK OK OK OK
Konstellationsdiagramm   OK OK OK OK OK OK OK OK
DVB-T2 Messungen [Modulation: COFDM ( QPSK, 16QAM, 64QAM und 256 QAM)]
Bilddarstellung unverschlüsselter Kanäle   Optional 593231 + Optional 593232 Optional 593232 OK OK OK Optional 593232 OK OK OK Optional 593232
Pegel 45 bis 110 dBμV Optional 593231 + Optional 593232 Optional 593232 OK OK OK Optional 593232 OK OK OK Optional 593232
  45 bis 120 dBμV Optional 593231 + Optional 593232 + Optional 593235** Optional 593232 + Optional 593235** Optional 593235** Optional 593235** Optional 593235** Optional 593232 + Optional 593235** Optional 593235** Optional 593235** Optional 593235** Optional 593232 + Optional 593235**
LDPCBER* 9.9E-2 – 1.0E-6 Optional 593231 + Optional 593232 Optional 593232 OK OK OK Optional 593232 OK OK OK Optional 593232
BCHBER* 1.0E-3 – 1.0E-8 OK OK OK OK OK OK
Link Margin Bis 30 dB OK OK OK OK OK OK
MER Bis 35 dB OK OK OK OK OK OK
C/N Bis 40dB OK OK OK OK OK OK
Echoes   OK OK OK OK OK OK
Konstellationsdiagramm   OK OK OK OK OK OK
DVB-C Messungen [Modulation: 16QAM, 32QAM, 64QAM, 128QAM und 256 QAM]
Bilddarstellung unverschlüsselter Kanäle   OK Optional 593233 Optional 593233 OK OK Optional 593233 Optional 593233 OK OK Optional 593233
Pegel 45 bis 110 dBμV OK Optional 593233 Optional 593233 OK OK Optional 593233 Optional 593233 OK OK Optional 593233
  45 to120 dBμV Optional 593235** Optional 593233 + Optional 593235** Optional 593233 + Optional 593235** Optional 593235** Optional 593235** Optional 593233 + Optional 593235** Optional 593233 + Optional 593235** Optional 593235** Optional 593235** Optional 593233 + Optional 593235**
CBER 1.E-2 – 1.0E-8 OK Optional 593233 Optional 593233 OK OK Optional 593233 Optional 593233 OK OK Optional 593233
MER Bis 38 OK OK OK OK OK
C/N Bis 40dB OK OK OK OK OK
ISBT-T/Tb Messungen
Bilddarstellung unverschlüsselter Kanäle   - - - - - - - - - OK
Pegel 45 bis 110 dBμV - - - - - - - - - OK
  25 bis 120 dBμV - - - - - - - - - Optional 593235
Pre-VER (by layer) 9.9E-2 – 1.0E-6 - - - - - - - - - OK
Post-VER (by layer) 1.0E-3 – 1.0E-8 - - - - - - - - - OK
MER Bis 35 dB - - - - - - - - - OK
C/N Bis 40dB - - - - - - - - - OK
Echoes   - - - - - - - - - OK
Constelation   - - - - - - - - - OK
Analoge Messungen
Pegel 25 and 125 dBμV OK OK OK OK OK OK OK OK OK OK
V/A   OK OK OK OK OK OK OK OK OK OK
C/N Bis 45dB OK OK OK OK OK OK OK OK OK OK
Messungen und Funktionen
Analizador WiFi   Optional 593250 Optional 593250 Optional 593250 Optional 593250 OK Optional 593250 Optional 593250 Optional 593250 OK Optional 593250
Analizador IPTV   Optional 593251 Optional 593251 Optional 593251 Optional 593251 OK Optional 593251 Optional 593251 Optional 593251 OK Optional 593251
Analoge A / V-Anzeige<   Optional 593236 Optional 593236 Optional 593236 Optional 593236 Optional 593236 Optional 593236 Optional 593236 Optional 593236 Optional 593236 Optional 593236
4K/UHD-Anzeige (HEVC)   OK
Ter. Messpläne   Kanalpläne aus verschiedenen Regionen der Welt
Sat. Messpläne   Kanalpläne aus verschiedenen Regionen der Welt
Einheiten   dBμV, dBmV, dBm
Versorgung   24 Vdc / 140mA max.
LNB: 13, 18 Vdc / 475, 370 mA max.
LNB Schaltung   22 kHz

* HINWEIS
LDPCBER ist die Messung der BER vor der LDPC-Prüfung.
BCHBER ist die BER-Messung nach der LDPC-Prüfung und vor dem BCH-Prüfung.

** Ref. 593234 & 593235: Kostenloses upgrade wenn das H30Crystal online registriert wird

Physische Daten

Nettogewicht: 2.300 g

Bruttogewicht: 2.600 g

Breite: 95 mm

Höhe: 206 mm

Tiefe: 53 mm

Bauteilgewicht: 550 g

Förpackning

Karton 1 Stk.

Art.Nr. H30CO-F
H30Crystal
Mechanische Eigentschaften
Display 2.8” TFT 400 x 240 Farbdisplay
Gewicht 550 g.
Maße 175x100x52 mm / 6,9x3,9x2 (HxWxD)
Stromversorgung Eingang: 100-240V~ 50-60Hz / Ausgang: 12VDC, 3A
Akku Li-Ion Akku (7.2VDC, 2300mAh)
Akkulaufzeit >4 Stunden (abhängig von der Betriebsart)
Schnittstellen Ethernet 1Gb
USB 2.0 für Messdaten-Download und Software-Optional-Funktion
Elastizität Es übersteht Stürze aus 1m auf Betonoberflächen unbeschadet auf allen Seiten
Messdatenspeicher 400 MB (intern) für Messungen
Impedanz F-Stecker - 75 Ohm



Technische Eigenschaften
    593603 593601 593602 593604 593605 593621 593622 593624 593625 593661
Frequenz
Frequenzbereiche   Rückkanal: 5-50 MHz / Terr. 50 - 880 MHz / Sat: 950 - 2400 MHz / Wideband: 250 - 2350 MHz
Auflösung   125 kHz
Eingabe   Frequenz oder Kanal
Spektrumanalyzer
Span-Einstellung   5, 10, 20, 50, 100, 200, 500 MHz und Full
Scale   5 und 10 dB/div
Referenzpegel (autom. und manuell)   OK
Optische Faser
Nicht selektiv -40dBm bis +7dBm OK OK OK OK OK - - - - OK
Selektiv -40dBm bis +7dBm - - - - - OK OK OK OK -
RF-Overlay -10dBm bis +5dBm OK OK OK OK OK OK OK OK OK OK
Optische Abschwächung   OK OK OK OK OK OK OK OK OK OK
DVB-S Messungen [Modulation: QPSK]
Bilddarstellung unverschlüsselter Kanäle   OK OK OK OK OK OK OK OK OK OK
Pegel 45 bis 110 dBμV OK OK OK OK OK OK OK OK OK OK
  45 bis 120 dBμV Optional 593235** Optional 593235** Optional 593235** Optional 593235** Optional 593235** Optional 593235** Optional 593235** Optional 593235** Optional 593235** Optional 593235**
CBER 9.9E-2 – 1.0E-6 OK OK OK OK OK OK OK OK OK OK
VBER 1.0E-4 – 1.0E-8 OK OK OK OK OK OK OK OK OK OK
MER Bis 20dB OK OK OK OK OK OK OK OK OK OK
C/N Bis 20dB OK OK OK OK OK OK OK OK OK OK
Konstellationsdiagramm   OK OK OK OK OK OK OK OK OK OK
DiSEqC   OK
SCR EN 50494 OK
dCSS EN 50607 Optional 593234**
DVB-S2 Messungen [Modulation: QPSK, 8PSK]
Bilddarstellung unverschlüsselter Kanäle   OK OK OK OK OK OK OK OK OK OK
Pegel 45 bis 110 dBμV OK OK OK OK OK OK OK OK OK OK
  45 bis 120 dBμV Optional 593235** Optional 593235** Optional 593235** Optional 593235** Optional 593235** Optional 593235** Optional 593235** Optional 593235** Optional 593235** Optional 593235**
Link Margin Bis 10 dB OK OK OK OK OK OK OK OK OK OK
MER Bis 20 dB OK OK OK OK OK OK OK OK OK OK
LDPCBER* 9.9E-2 – 1.0E-6 OK OK OK OK OK OK OK OK OK OK
BCHBER* 9.9E-2 – 1.0E-8 OK OK OK OK OK OK OK OK OK OK
Konstellationsdiagramm   OK OK OK OK OK OK OK OK OK OK
DiSEqC   OK
SCR EN 50494 OK
dCSS EN 50607 Optional 593234**
DVB-T Messungen [Modulation: COFDM (QPSK, 16QAM, 64QAM)]
Bilddarstellung unverschlüsselter Kanäle   Optional 593231 OK OK OK OK OK OK OK OK Optional 593231
Pegel 45 bis 110 dBμV Optional 593231 OK OK OK OK OK OK OK OK Optional 593231
  45 bis 120 dBμV Optional 593231 + Optional 593235** Optional 593235** Optional 593235** Optional 593235** Optional 593235** Optional 593235** Optional 593235** Optional 593235** Optional 593235** Optional 593231 + Optional 593235**
CBER 9.9E-2 – 1.0E-6 Optional 593231 OK OK OK OK OK OK OK OK Optional 593231
VBER 1.0E-3 – 1.0E-8 OK OK OK OK OK OK OK OK
MER Bis 35 dB OK OK OK OK OK OK OK OK
C/N Bis 40dB OK OK OK OK OK OK OK OK
Echoes   OK OK OK OK OK OK OK OK
Konstellationsdiagramm   OK OK OK OK OK OK OK OK
DVB-T2 Messungen [Modulation: COFDM ( QPSK, 16QAM, 64QAM und 256 QAM)]
Bilddarstellung unverschlüsselter Kanäle   Optional 593231 + Optional 593232 Optional 593232 OK OK OK Optional 593232 OK OK OK Optional 593232
Pegel 45 bis 110 dBμV Optional 593231 + Optional 593232 Optional 593232 OK OK OK Optional 593232 OK OK OK Optional 593232
  45 bis 120 dBμV Optional 593231 + Optional 593232 + Optional 593235** Optional 593232 + Optional 593235** Optional 593235** Optional 593235** Optional 593235** Optional 593232 + Optional 593235** Optional 593235** Optional 593235** Optional 593235** Optional 593232 + Optional 593235**
LDPCBER* 9.9E-2 – 1.0E-6 Optional 593231 + Optional 593232 Optional 593232 OK OK OK Optional 593232 OK OK OK Optional 593232
BCHBER* 1.0E-3 – 1.0E-8 OK OK OK OK OK OK
Link Margin Bis 30 dB OK OK OK OK OK OK
MER Bis 35 dB OK OK OK OK OK OK
C/N Bis 40dB OK OK OK OK OK OK
Echoes   OK OK OK OK OK OK
Konstellationsdiagramm   OK OK OK OK OK OK
DVB-C Messungen [Modulation: 16QAM, 32QAM, 64QAM, 128QAM und 256 QAM]
Bilddarstellung unverschlüsselter Kanäle   OK Optional 593233 Optional 593233 OK OK Optional 593233 Optional 593233 OK OK Optional 593233
Pegel 45 bis 110 dBμV OK Optional 593233 Optional 593233 OK OK Optional 593233 Optional 593233 OK OK Optional 593233
  45 to120 dBμV Optional 593235** Optional 593233 + Optional 593235** Optional 593233 + Optional 593235** Optional 593235** Optional 593235** Optional 593233 + Optional 593235** Optional 593233 + Optional 593235** Optional 593235** Optional 593235** Optional 593233 + Optional 593235**
CBER 1.E-2 – 1.0E-8 OK Optional 593233 Optional 593233 OK OK Optional 593233 Optional 593233 OK OK Optional 593233
MER Bis 38 OK OK OK OK OK
C/N Bis 40dB OK OK OK OK OK
ISBT-T/Tb Messungen
Bilddarstellung unverschlüsselter Kanäle   - - - - - - - - - OK
Pegel 45 bis 110 dBμV - - - - - - - - - OK
  25 bis 120 dBμV - - - - - - - - - Optional 593235
Pre-VER (by layer) 9.9E-2 – 1.0E-6 - - - - - - - - - OK
Post-VER (by layer) 1.0E-3 – 1.0E-8 - - - - - - - - - OK
MER Bis 35 dB - - - - - - - - - OK
C/N Bis 40dB - - - - - - - - - OK
Echoes   - - - - - - - - - OK
Constelation   - - - - - - - - - OK
Analoge Messungen
Pegel 25 and 125 dBμV OK OK OK OK OK OK OK OK OK OK
V/A   OK OK OK OK OK OK OK OK OK OK
C/N Bis 45dB OK OK OK OK OK OK OK OK OK OK
Messungen und Funktionen
Analizador WiFi   Optional 593250 Optional 593250 Optional 593250 Optional 593250 OK Optional 593250 Optional 593250 Optional 593250 OK Optional 593250
Analizador IPTV   Optional 593251 Optional 593251 Optional 593251 Optional 593251 OK Optional 593251 Optional 593251 Optional 593251 OK Optional 593251
Analoge A / V-Anzeige<   Optional 593236 Optional 593236 Optional 593236 Optional 593236 Optional 593236 Optional 593236 Optional 593236 Optional 593236 Optional 593236 Optional 593236
4K/UHD-Anzeige (HEVC)   OK
Ter. Messpläne   Kanalpläne aus verschiedenen Regionen der Welt
Sat. Messpläne   Kanalpläne aus verschiedenen Regionen der Welt
Einheiten   dBμV, dBmV, dBm
Versorgung   24 Vdc / 140mA max.
LNB: 13, 18 Vdc / 475, 370 mA max.
LNB Schaltung   22 kHz

* HINWEIS
LDPCBER ist die Messung der BER vor der LDPC-Prüfung.
BCHBER ist die BER-Messung nach der LDPC-Prüfung und vor dem BCH-Prüfung.

** Ref. 593234 & 593235: Kostenloses upgrade wenn das H30Crystal online registriert wird

Physische Daten

Nettogewicht: 2.300 g

Bruttogewicht: 2.600 g

Breite: 95 mm

Höhe: 206 mm

Tiefe: 53 mm

Bauteilgewicht: 550 g

Förpackning

Karton 1 Stk.

Weitere Informationen
tlv_reflog_group_search H30C-S2T2,H30C-S2C,H30C-S2CT2,H30CO-S2CT2,H30C-F,H30CO-F
tlv_tags

Messgerät der Serie H30: Wie findet man das passende Modell?

Die H30-Serie besteht aus verschiedenen konfigurierbaren Multistandard-Messgeräten, die alle für die Installation, Wartung und Überwachung von Telekommunikationsnetzen konzipiert sind. Jedes Modell zeichnet sich dadurch aus, dass es neue Funktionalitäten bietet und gleichzeitig alle Vorteile des Vorgängermodells beibehält.
Durch die folgende Vergleichstabelle ist es möglich, das am besten geeignete Messgerät für jeden Fachmann zu ermitteln :

  H30FLEX H30EVOLUTION H30CRYSTAL
Multi-Standard konfigurierbar   OK OK OK
Frequenzbereich Rückkanal: 5-50 MHz X X OK
Terrestrik: 50-880 MHz OK OK OK
Satellit: 250-2400 MHz OK (bis 2200MHz) OK OK
Bildschirm   2.8” TFT 400 x 240 Vollfarbig 2.8” TFT 400 x 240 Vollfarbig 2.8” TFT 400 x 240 Vollfarbig
Multi-Screen mit Touch-Steuerung auf dem mobilen Gerät   X OK OK
Smartphone armband   X OK OK
Drahtloser Konnektivität   X OK OK
WLAN Analyzer   X OK(*) OK(*)
IPTV Analyzer
   X OK(*) OK(*)
Ethernet interface   OK OK OK
USB Schnittsstelle   USB (A-type) USB (A-type) USB (A-type)
Optische Messung   X X OK
Geführte Satellitenortung   X OK OK
Kompatibel mit Wideband LNB   X OK OK
4K/UHD Bildwiedergabe (HEVC)
 auf dem Messgerät X X OK
auf dem mobilene Gerät X OK(*) OK
Terrestrischer Eingangspegel bis 120dBμV   OK(**) OK(**) OK(**)
dCSS kompatibel   OK(**) OK(**) OK(**)
Zugriff auf die Web-Verwaltungsoberfläche
(Datalogs, Messplan...)		   Ethernet-Kabel
Wireless / Ethernet-Kabel
Wireless / Ethernet-Kabel
Maße   175x100x52 mm 175x100x52 mm 175x100x52 mm
Gewicht   510 g. 510 g. 550 g.
Farbe   Schwarz & Weiß Schwarz & Grau Hell & Dunkelgrau

* Abhängig von Referenz
** Kostenlose Aktivierung der Optionen bei der Registrierung des Messgerätes
tlv_slogan Maximale Funktionalität sogar mit optischen Messeingang
tlv_tabla_especificaciones
H30Crystal
Mechanische Eigentschaften
Display 2.8” TFT 400 x 240 Farbdisplay
Gewicht 550 g.
Maße 175x100x52 mm / 6,9x3,9x2 (HxWxD)
Stromversorgung Eingang: 100-240V~ 50-60Hz / Ausgang: 12VDC, 3A
Akku Li-Ion Akku (7.2VDC, 2300mAh)
Akkulaufzeit >4 Stunden (abhängig von der Betriebsart)
Schnittstellen Ethernet 1Gb
USB 2.0 für Messdaten-Download und Software-Optional-Funktion
Elastizität Es übersteht Stürze aus 1m auf Betonoberflächen unbeschadet auf allen Seiten
Messdatenspeicher 400 MB (intern) für Messungen
Impedanz F-Stecker - 75 Ohm



Technische Eigenschaften
    593603 593601 593602 593604 593605 593621 593622 593624 593625 593661
Frequenz
Frequenzbereiche   Rückkanal: 5-50 MHz / Terr. 50 - 880 MHz / Sat: 950 - 2400 MHz / Wideband: 250 - 2350 MHz
Auflösung   125 kHz
Eingabe   Frequenz oder Kanal
Spektrumanalyzer
Span-Einstellung   5, 10, 20, 50, 100, 200, 500 MHz und Full
Scale   5 und 10 dB/div
Referenzpegel (autom. und manuell)   OK
Optische Faser
Nicht selektiv -40dBm bis +7dBm OK OK OK OK OK - - - - OK
Selektiv -40dBm bis +7dBm - - - - - OK OK OK OK -
RF-Overlay -10dBm bis +5dBm OK OK OK OK OK OK OK OK OK OK
Optische Abschwächung   OK OK OK OK OK OK OK OK OK OK
DVB-S Messungen [Modulation: QPSK]
Bilddarstellung unverschlüsselter Kanäle   OK OK OK OK OK OK OK OK OK OK
Pegel 45 bis 110 dBμV OK OK OK OK OK OK OK OK OK OK
  45 bis 120 dBμV Optional 593235** Optional 593235** Optional 593235** Optional 593235** Optional 593235** Optional 593235** Optional 593235** Optional 593235** Optional 593235** Optional 593235**
CBER 9.9E-2 – 1.0E-6 OK OK OK OK OK OK OK OK OK OK
VBER 1.0E-4 – 1.0E-8 OK OK OK OK OK OK OK OK OK OK
MER Bis 20dB OK OK OK OK OK OK OK OK OK OK
C/N Bis 20dB OK OK OK OK OK OK OK OK OK OK
Konstellationsdiagramm   OK OK OK OK OK OK OK OK OK OK
DiSEqC   OK
SCR EN 50494 OK
dCSS EN 50607 Optional 593234**
DVB-S2 Messungen [Modulation: QPSK, 8PSK]
Bilddarstellung unverschlüsselter Kanäle   OK OK OK OK OK OK OK OK OK OK
Pegel 45 bis 110 dBμV OK OK OK OK OK OK OK OK OK OK
  45 bis 120 dBμV Optional 593235** Optional 593235** Optional 593235** Optional 593235** Optional 593235** Optional 593235** Optional 593235** Optional 593235** Optional 593235** Optional 593235**
Link Margin Bis 10 dB OK OK OK OK OK OK OK OK OK OK
MER Bis 20 dB OK OK OK OK OK OK OK OK OK OK
LDPCBER* 9.9E-2 – 1.0E-6 OK OK OK OK OK OK OK OK OK OK
BCHBER* 9.9E-2 – 1.0E-8 OK OK OK OK OK OK OK OK OK OK
Konstellationsdiagramm   OK OK OK OK OK OK OK OK OK OK
DiSEqC   OK
SCR EN 50494 OK
dCSS EN 50607 Optional 593234**
DVB-T Messungen [Modulation: COFDM (QPSK, 16QAM, 64QAM)]
Bilddarstellung unverschlüsselter Kanäle   Optional 593231 OK OK OK OK OK OK OK OK Optional 593231
Pegel 45 bis 110 dBμV Optional 593231 OK OK OK OK OK OK OK OK Optional 593231
  45 bis 120 dBμV Optional 593231 + Optional 593235** Optional 593235** Optional 593235** Optional 593235** Optional 593235** Optional 593235** Optional 593235** Optional 593235** Optional 593235** Optional 593231 + Optional 593235**
CBER 9.9E-2 – 1.0E-6 Optional 593231 OK OK OK OK OK OK OK OK Optional 593231
VBER 1.0E-3 – 1.0E-8 OK OK OK OK OK OK OK OK
MER Bis 35 dB OK OK OK OK OK OK OK OK
C/N Bis 40dB OK OK OK OK OK OK OK OK
Echoes   OK OK OK OK OK OK OK OK
Konstellationsdiagramm   OK OK OK OK OK OK OK OK
DVB-T2 Messungen [Modulation: COFDM ( QPSK, 16QAM, 64QAM und 256 QAM)]
Bilddarstellung unverschlüsselter Kanäle   Optional 593231 + Optional 593232 Optional 593232 OK OK OK Optional 593232 OK OK OK Optional 593232
Pegel 45 bis 110 dBμV Optional 593231 + Optional 593232 Optional 593232 OK OK OK Optional 593232 OK OK OK Optional 593232
  45 bis 120 dBμV Optional 593231 + Optional 593232 + Optional 593235** Optional 593232 + Optional 593235** Optional 593235** Optional 593235** Optional 593235** Optional 593232 + Optional 593235** Optional 593235** Optional 593235** Optional 593235** Optional 593232 + Optional 593235**
LDPCBER* 9.9E-2 – 1.0E-6 Optional 593231 + Optional 593232 Optional 593232 OK OK OK Optional 593232 OK OK OK Optional 593232
BCHBER* 1.0E-3 – 1.0E-8 OK OK OK OK OK OK
Link Margin Bis 30 dB OK OK OK OK OK OK
MER Bis 35 dB OK OK OK OK OK OK
C/N Bis 40dB OK OK OK OK OK OK
Echoes   OK OK OK OK OK OK
Konstellationsdiagramm   OK OK OK OK OK OK
DVB-C Messungen [Modulation: 16QAM, 32QAM, 64QAM, 128QAM und 256 QAM]
Bilddarstellung unverschlüsselter Kanäle   OK Optional 593233 Optional 593233 OK OK Optional 593233 Optional 593233 OK OK Optional 593233
Pegel 45 bis 110 dBμV OK Optional 593233 Optional 593233 OK OK Optional 593233 Optional 593233 OK OK Optional 593233
  45 to120 dBμV Optional 593235** Optional 593233 + Optional 593235** Optional 593233 + Optional 593235** Optional 593235** Optional 593235** Optional 593233 + Optional 593235** Optional 593233 + Optional 593235** Optional 593235** Optional 593235** Optional 593233 + Optional 593235**
CBER 1.E-2 – 1.0E-8 OK Optional 593233 Optional 593233 OK OK Optional 593233 Optional 593233 OK OK Optional 593233
MER Bis 38 OK OK OK OK OK
C/N Bis 40dB OK OK OK OK OK
ISBT-T/Tb Messungen
Bilddarstellung unverschlüsselter Kanäle   - - - - - - - - - OK
Pegel 45 bis 110 dBμV - - - - - - - - - OK
  25 bis 120 dBμV - - - - - - - - - Optional 593235
Pre-VER (by layer) 9.9E-2 – 1.0E-6 - - - - - - - - - OK
Post-VER (by layer) 1.0E-3 – 1.0E-8 - - - - - - - - - OK
MER Bis 35 dB - - - - - - - - - OK
C/N Bis 40dB - - - - - - - - - OK
Echoes   - - - - - - - - - OK
Constelation   - - - - - - - - - OK
Analoge Messungen
Pegel 25 and 125 dBμV OK OK OK OK OK OK OK OK OK OK
V/A   OK OK OK OK OK OK OK OK OK OK
C/N Bis 45dB OK OK OK OK OK OK OK OK OK OK
Messungen und Funktionen
Analizador WiFi   Optional 593250 Optional 593250 Optional 593250 Optional 593250 OK Optional 593250 Optional 593250 Optional 593250 OK Optional 593250
Analizador IPTV   Optional 593251 Optional 593251 Optional 593251 Optional 593251 OK Optional 593251 Optional 593251 Optional 593251 OK Optional 593251
Analoge A / V-Anzeige<   Optional 593236 Optional 593236 Optional 593236 Optional 593236 Optional 593236 Optional 593236 Optional 593236 Optional 593236 Optional 593236 Optional 593236
4K/UHD-Anzeige (HEVC)   OK
Ter. Messpläne   Kanalpläne aus verschiedenen Regionen der Welt
Sat. Messpläne   Kanalpläne aus verschiedenen Regionen der Welt
Einheiten   dBμV, dBmV, dBm
Versorgung   24 Vdc / 140mA max.
LNB: 13, 18 Vdc / 475, 370 mA max.
LNB Schaltung   22 kHz

* HINWEIS
LDPCBER ist die Messung der BER vor der LDPC-Prüfung.
BCHBER ist die BER-Messung nach der LDPC-Prüfung und vor dem BCH-Prüfung.

** Ref. 593234 & 593235: Kostenloses upgrade wenn das H30Crystal online registriert wird
tlv_sku_group_search 593602,593603,593604,593624,593605,593625
tlv_diferencias Einschließlich Standards: DVB-S/S2 + DVB-T/T2 + optischen Receiver, Ergänzen: Messgerät + Smartphone-Armband
tlv_dim_product_x 95
tlv_dim_product_x_label Breite
tlv_dim_product_x_unit mm
tlv_dim_product_y 206
tlv_dim_product_y_label Höhe
tlv_dim_product_y_unit mm
tlv_dim_product_z 53
tlv_dim_product_z_label Tiefe
tlv_dim_product_z_unit mm
tlv_weight_product_label Bauteilgewicht
tlv_weight_product 550
tlv_weight_product_unit g
tlv_gross_weight_label Bruttogewicht
tlv_gross_weight 1.500
tlv_gross_weight_unit g
tlv_net_weight_label Nettogewicht
tlv_net_weight_unit g
tlv_net_weight 1.200
tlv_1_type_pack Karton
tlv_1_type_pcs_pack Stk.
tlv_1_pcs_pack 1

Multi-Screen und externe Steuerung

Steuerbar von jedem Android-, iOS-Gerät oder PC mit H30Suite

Das Multiscreen-System H30Crystal ermöglicht es, den Bildschirm des Messgeräts auf einem Smartphone oder Tablet anzuzeigen, um das Gerät fernzusteuern oder einfach nur um mit einem größeren Bildschirm zu arbeiten.
Der Installateur kann so von überall in der Anlage (Abhängig von den Reichweiten der jeweiligen Verbindung (WiFi oder Bluetooth)) drahtlos auf das Gerät zugreifen, so verwendet er während der Installation stets sein eigenes Gerät.
Installieren Sie einfach die H30Suite App (Art.Nr. H30SUITE) auf Ihrem mobilen Gerät und verbinden Sie es mit dem vom Messgerät erzeugten WLAN-Netzwerk (AP-Modus).

Alle Standards

Jedes SAT-Messgerät – maßgeschneidert zusätzlich konfigurierbar

Das H30Crystal erfüllt die besonderen Anforderungen der Antennenmesstechnik für ein zukunftsfähiges TV-Verteilnetz. Es ist ein Multi-Standard-Messgerät, das Satelliten-Messungen durchführen kann, aber auch, je nach Konfiguration Terrestrische-Signale messen kann. Da sich Bedürfnisse und Anforderungen an ein Messgerät zukünftig ändern können, bietet das H30Crystal jederzeit die Möglichkeit zusätzliche Optionen hinzuzufügen, ohne dass das Messgerät eingeschickt werden muss.

Drahtloser Konnektivität

Zugriff auf das Antennenmessgerät mit H30Suite

Ausgestattet mit drahtloser Konnektivität, ermöglicht das Gerät einen sicheren Zugriff über ein Android-, iOS-Gerät oder PC. Die Web-Anwendung H30Suite (Art.Nr. H30SUITE) ermöglicht die Überprüfung und den Export gespeicherter Messungen, den Zugriff auf Qualitätsprofile, Klonen von Messgeräteeinstellungen, Registrierung des Messgeräts über eine benutzerfreundlichere Schnittstelle oder das Abrufen des Benutzerhandbuchs.

Empfangsbereit

Für alle Satellitensignale

Mit dem H30Crystal können alle wichtigen Parameter gemessen und eingestellt werden, die für den Empfang eines Satellitensignals nötig sind. Mit der SCR-Funktion (Option 593534) können auch moderne Einkabelanlagen mit dCSS-Technologie eingemessen werden.

Intuitive Benutzeroberfläche

Einfach zu lernen

Das Navigieren im Menü ist sehr einfach. Die Menüstruktur mit einer einzigen Ebene vereint alle Funktionen auf intuitive Weise, das bedeutet größerer Nutzen und Schnelligkeit und damit mehr Produktivität. Keine Funktion erfordert mehr als drei aufeinanderfolgende Tastenkombinationen, um den gewünschten Vorgang durchzuführen. Es gibt nichts Einfacheres. Gleich loslegen, ohne die Anleitung lesen zu müssen.

Umfassende Funktionen

Mit Qualitätsindikatoren Gut/Schlecht

Eine umfassende Auswahl an Funktionen wie z.B. Kanalmessungen, Konstellations-Diagramme, Spektrumanalyzer, Service-Identifikation, Daten-Logs, Auto-Learning-Funktion von Kanalplänen, etc. steht zur Verfügung.

Präzision und Schnelligkeit

Digitale Verarbeitung in Echtzeit

Das H30Crystal wurde von Anfang an dafür entwickelt alle Signale sofort in Echtzeit zu empfangen und darzustellen. Das Gerät bietet die Präzision und Schnelligkeit, die für die gezielte Fehlersuche in DVB-S/ S2/C/T/T2-Anlagen nötig sind.

100% Automatisch

Signalerkennung

Komplett automatisch werden die Parameter der unterschiedlichen Modulationen ohne erforderliche Konfigurationen erkannt. Das H30Crystal erkennt sofort, ob das Eingangs-Signal analog oder digital ist und kann dessen Konstellation, Symbolrate und andere ModulationsParameter bestimmen. Zudem bietet es eine sofortige Anzeige der Daten ohne weitere Bedienungsschritte für den Anwender.

Robust und Leicht

Absolute Zuverlässigkeit

Sein exklusives Gehäuse aus Gummi mit doppelter Einspritzung und Polycarbonat-Kunststoff garantieren Schutz und eine lange Lebensdauer. Mit einem Gewicht von nur ca. 510 Gramm ist das H30Crystal leicht zu transportieren und handzuhaben. Man kann es in eine Tasche stecken oder mit dem Riemen über die Schulter hängen… Man merkt kaum, dass es da ist!

Made in Televes

Qualitätsgarantie

Das H30Crystal Gerät wurde vollständig von Gsertel, einem Unternehmen der Televes Corporation, konstruiert. Dort hat sich unser erfahrenes und hochqualifiziertes Ingenieurteam darum bemüht, die digitale Verarbeitung in ein 500 Gramm schweres Digitalmessgerät einzubauen. Jedes H30Crystal Gerät enthält über 5.000 Bauteile und integrierte Schaltungen.

Optische Messungen

Genaue Analyse für Netzwerke mit hoher Kapazität

Dieses Gerät ist mit einem optischen Empfänger ausgestattet (selektive oder nicht-selektive Ausführung), der die Messung von Leistung und Dämpfung bei Wellenlängen von 1310nm, 1490nm und 1550nm ermöglicht. Die Kombination der selektiven Option mit dem Dreifach-Lichtgenerator (OPS3L) ermöglicht eine professionelle Einmessung von Informations- und Telekommunikationsnetzwerken.
Der optische Anschluss ist vom Typ SC/APC und das im Lieferumfang ist ein Set mit optischem Zubehör, das die Flexibilität mit anderen Anschlusstypen gewährleistet.

Services und IPTV Analyzer (*)

Informationen zu IPTV und HF-Services

Es ermöglicht die Demodulation und Analyse von IPTV-Streams (sowohl Unicast als auch Multicast), nicht nur durch Videoanzeige, sondern auch durch Anzeige der Gesamtbitrate und Bitrate für jeden vorhandenen Service. Die relevanten Informationen für jeden Service sind ebenfalls bereits enthalten: SID, VPID, AID, Videoprofil, Bitrate für Audio und Video.
Zusätzlich vervollständigt diese Option die HF-Messungen, da alle diese Informationen nach Services auch für diese Art von Signalen analysiert werden.
Für IPTV-Signale werden auch spezifische Protokollmessungen (UDP/RTP) durchgeführt, wie z.B. UDP-Format, Media Loss Rate, Lost IP Frames.
(*) Optionale Zusatzfunktion: Ref. 593251 (Art.Nr. H30EUP-IPTV)

Wi-Fi Analyzer (*)

Alle Bänder (2.4 und 5 GHz)

Diese Funktionalität ermöglicht eine vollständige Analyse des Wi-Fi-Bandes zur automatischen Erkennung aller Netzwerke. Alle werden jeweils durch den Namen identifiziert, und die Stärke des Signals am Zugangspunkt wird ebenfalls angezeigt. Es stehen zwei Anzeigemodi zur Auswahl. Der Modus "Liste" stellt eine Liste der erkannten Netzwerke mit den zugehörigen Daten und Leistungen zur Verfügung, während der Modus "Karte" diese auf einer zweiachsigen Karte darstellt: Leistung vs. Frequenz.
(*) Optionale Ausstattung: Ref.593250 (Art.Nr. H30EUP-WIFI)

Messung des Rückkanals

Von 5 MHz

Die Möglichkeit den Rückkanal ab 5 MHz zu messen, ist für Kabelinstallationstechniker sehr nützlich. Durch die Anzeige des Signals im Spektrum, die Messung von Leistung und C/N ist es möglich, einen guten Status und eine gute Qualität der auf dieser Bandbreite übertragenen Upload-Daten sicherzustellen.

Die Ampeldarstellung

Ganz einfach Entscheidungen treffen

Installationsfehler einfach und unkompliziert mit der Ampeldarstellung erkennen. Hierbei handelt es sich um eine grafische Darstellung, die die Interpretation der Messergebnisse vereinfacht und optimiert. Es stehen, je nach Netz das analysiert werden soll, verschiedene Qualitätsprofile zur Verfügung: LNB, Übergabepunkt, Kopfstelle, Teilnehmerdose, etc. Zu den voreingestellten Werten können persönliche Werte eingegeben werden.

Kanalinformationen

Weniger ist mehr

Manchmal genügt es schon, einen kurzen Blick auf einen Kanal zu werfen. Diese Funktionalität des H30Crystal, nur einen einzigen Kanal zu messen erkennt automatisch den Kanaltyp, und zeigt die entsprechenden Daten an, den Pegel, C/N und die entsprechenden Qualitätsmessungen je nach Art des digitalen Signals. All diese Messungen werden mittels einer einzigen Taste durchgeführt. So lassen sich alle Indikatoren aktivieren und die Ampeldarstellung (gut/schlecht) in Abhängigkeit der vom Benutzer eingestellten Werte anzeigen. Ergebnisse, die auch für einen weniger routinierten Techniker des Teams einfach zu interpretieren sind.

System-Scan

Installationsüberwachung

Jeder bestehende analoge und digitale Kanal wird in Echtzeit gescannt, um den gesamten Frequenzbereich überprüfen zu können. Diese Funktion nützt die Schwellenwerte (je nach Messpunkt im Netz), um klar aufzuzeigen, ob der Signalpegel der Planung bzw. Spezifikation des Netzes entspricht oder nicht, und zwar mithilfe von grünen, gelben und roten Balkenanzeigen. Dies verschafft in Echtzeit einen leicht verständlichen und schnellen Überblick über die Signalverteilung zusätzlich zu den BER- und MER- Werten des ausgewählten Kanals.

Spektrumanalyzer

Von 5MHz bis “Full Span”

Der Spektrumanalyzer des H30Crystal bietet einen Wertebereich von 5, 10, 20, 50, 100, 200, 500 MHz und Full Span, sowie eine automatische Anpassung des Referenzpegels. Die Echtzeitverarbeitung der Signale stellt eine schnelle Spektrumerfassung sicher. Die Präzision und die Detailtreue des portablen Spektrumanalyzer begeistern. Er ist das ultimative Werkzeug, um Rauschen, Störungen, Einstrahlung und andere Signale zu identifizieren und zu lokalisieren, die die Qualität des Verteilnetzes des TV-Signals beeinflussen könnten.

Geführte Satellitenausrichtung

Automatische LNB-Konfiguration

Diese Funktionalität beschleunigt das Ausrichten der Antenne. Das Messgerät hat je nach Region einen typischen Satelliten und einen dazugehörigen Transponder voreingestellt und der LNB-Anschluss ist entsprechend vor-konfiguriert. Zusätzlich kann eine akustische Anzeige aktiviert werden, um den Benutzer akustisch in der Ausrichtung der Satellitenantenne zu unterstützen.
Der Referenzsatellit kann manuell geändert werden und eine neue Antennen-Ausrichtung gestartet werden.

Unterstützt Wideband LNB-Technologie

Von 250 bis 2300 MHz

Diese Funktionalität für DVB-S/S2 ermöglicht die vollständige Analyse eines Satellitenkanals auf jeder Frequenz im Bereich von 250 MHz bis 2300 MHz.
Somit kann das Messgerät direkt an den Ausgang eines Wideband-LNBs angeschlossen werden (2 Ausgänge: Vertikal und Horizontal).

MPEG

MPEG-Video und Detailinformationen

Mit der MPEG-Funktion des H30Crystal kann angezeigt werden welche Inhalte sich auf einem digitalen Kanal befinden? Zusätzlich zu den Videodarstellungen können auch weitere wichtige Parameter abgerufen werden: Name des Services, PID, die Auflösung, die verfügbaren Tonspuren sowie die NIT-Informationen.

4K/UHD-Bildwiedergabe auf dem Messgerät

und auch am mobile Gerät

Mit dieser Funktionalität wird das Kompressionsformat HEVC H.265 unterstützt und ermöglicht die Anzeige von Videosignalen mit einer maximalen 4K/UHD-Auflösung (3840 x 2160). Die Informationen können sowohl auf dem Bildschirm des Messgeräts als auch auf dem mobilen Gerät (Multiscreen-Modus) angezeigt werden, sofern Ihre Hardware H.265-kompatibel ist (normalerweise ein Smartphone, Tablet oder PC der neusten Generation).

Konstellationsdiagramm

Digitales Feintuning

Das Konstellationsdiagramm ist unabdingbar für die Bestimmung der Qualität der digitalen Signale. Es hilft dabei, Brummen, Phasenjitter, Störungen und Signalsättigung zu erkennen, also alle Variablen, die die Signal-Qualität beeinflussen und zu einer Beeinträchtigung des Signals führen könnten. Mittels visueller Prüfung der Größe und Form der Punkte in der Konstellations-Matrix kann ein Techniker die Ursache des Problems ganz leicht ermitteln.

Messung Nach Plan

Maßgeschneiderte Kanalpläne

Mit der ultra-schnellen Funktion „Messplan“ kann sofort geprüft werden, welche Kanäle im Verteilnetz vorhanden sind. Danach kann ein benutzerdefinierter Kanalplan erstellt werden, der nur jene Kanäle enthält, die von Interesse sind. Zudem wird jeder Kanal in einem Balkendiagramm in der Farbe angezeigt, der ihm gemäß ausgewähltem Qualitätsprofil entspricht.

Echo

Optimaler Signal-Empfang

Bei der Erfassung von terrestrische Signalen ist es von größter Wichtigkeit, darauf zu achten, dass es keine Echos gibt, die Probleme beim Empfang der Signale verursachen können. Das H30Crystal ermöglicht die Visualisierung der Echos des empfangenen Signals, was es dem Installateur erlaubt, diese Echos bestmöglich zu minimieren, um einen optimalen Signalempfang zu erreichen.

Datalogs

Speichern und Exportieren

Zur Dokumentation und weiteren Fehleranalyse können die Daten der Signal-Parameter gespeichert und exportiert werden. Diese können dann später weiter untersucht werden, oder die Aufzeichnung eignet sich auch hervorragend für Arbeitsberichte. Auch im Rahmen von Ausbildungen kann dies ein nützliches Werkzeug sein.

Immer auf dem neuesten Stand

Automatische Erkennung neuer Softwareversionen

Das Messgerät erkennt automatisch, ob es eine neue Softwareversion gibt, wenn es mit dem Internet verbunden ist ( WLAN, Ethernet). Um die Verfügbarkeit neuer Software zu signalisieren, wird in der rechten oberen Ecke ein Symbol aktiviert, ohne dass der Benutzer die Arbeit unterbrechen muss. Das Geräte-Update erfolgt über das Konfigurationsmenü.
Wenn das Messgerät keine Internetverbindung hat, kann es auch über einen PC aktualisiert werden, auf dem zuvor die Softwareversion heruntergeladen wurde.

H30Crystal - Maximale Funktionalität sogar mit optischen Messeingang
