NevoSwitch 9 Eingänge - 8 Ausgänge
Auf die Qualität kommt es an…
Sehr flexibel: Aufgrund zuschaltbarer Abschlusswiderstände als Einzel- oder Kaskaden-Schalter einsetzbar.
MS98C
EAN13: 8424450173077
- Dämpfungsschalter 10dB für die Teilnehmer (EIN = LG / AUS = HG) für das SAT-Signal
- Fernspeisung über VL
- DC-Durchlass zwischen Eingänge und Kaskadenausgänge
- Rückkanaltauglich für CoaxData-Systeme
- Europäische Qualität und Design, 100% bei Televes hergestellt und überprüft
- Sehr kompakte Bauform
- Gussgehäuse bei Televes entwickelt und hergestellt
- Eingänge und Durchschleifausgänge farblich markiert
- Mit ECO Modus: Teilnehmer abhängiger Stromverbrauch

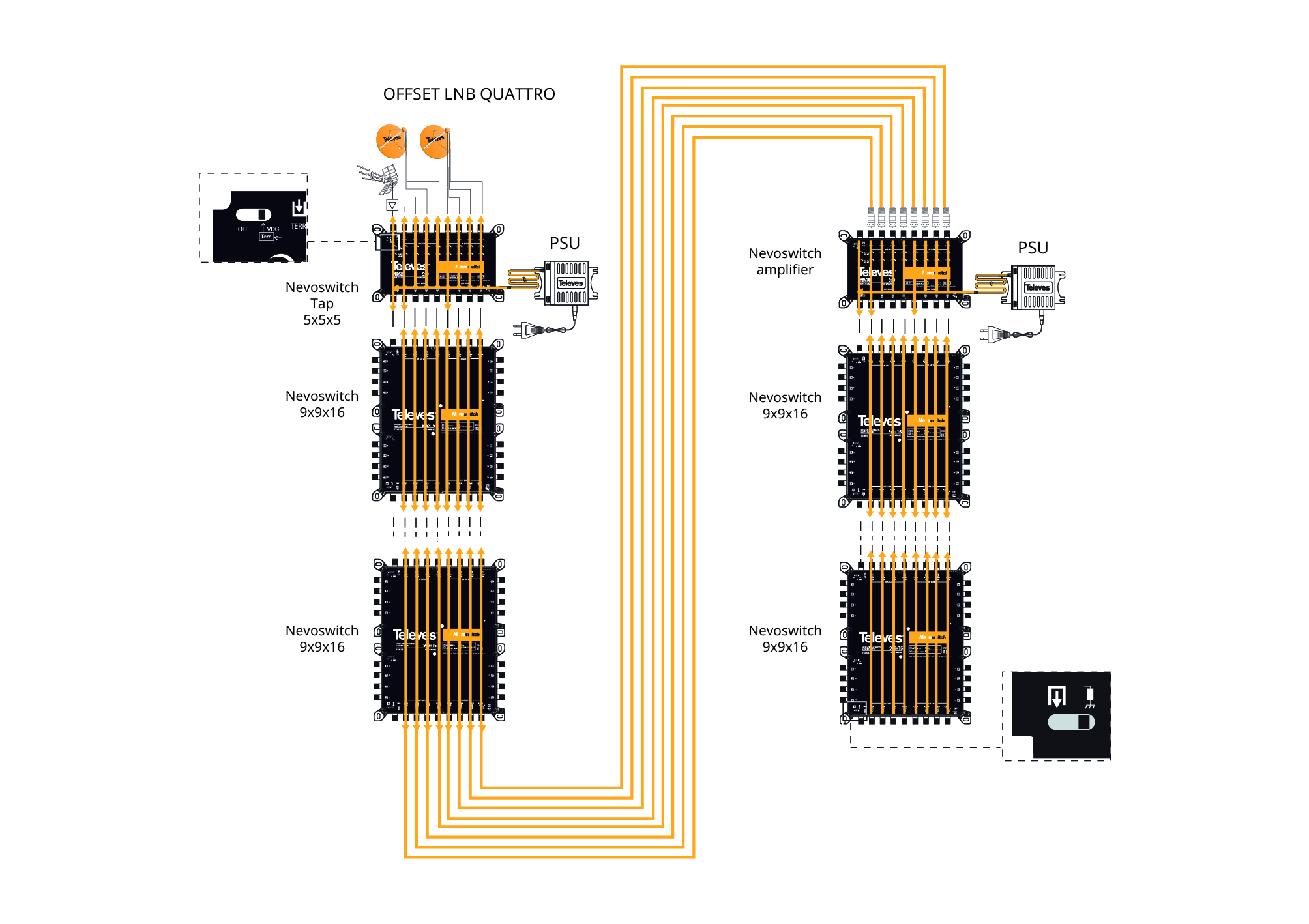

- Umschaltung zwischen Kaskade und Einzelschalter (Abschlusswiderstände zuschaltbar)
- 12 V Netzteil
- Geringer Stromverbrauch, dadurch ökonomischer Betrieb (receiverpowered)
| Eingange-Anzahl | 9 | |
|---|---|---|
| Kaskadenausgänge-Anzahl | 9 | |
| Teilnehmerausgänge-Anzahl | 8 | |
| Frequenzbereich TERR. | MHz | 88 ... 862 |
| Frequenzbereich SAT. | MHz | 950 ... 2400 |
| Eingangspegel TERR. | dBμV | 90 |
| Eingangspegel SAT. | dBμV | 112 |
| Durchgangsdampfung TERR. | dB | 2 |
| Durchgangsdampfung SAT. | dB | 2 ... 5 |
| Teilnehmerdämpfung 1...8 TERR. | dB | 4 |
| Teilnehmerdämpfung 1...8 SAT. | dB | 0 |
| Entkopplung H/V | dB | > 30 |
| TN-Entkopplung | dB | > 25 |
| Spannungsversorgung | Vdc | 12 |
| Max. Stromaufnahme (PSU - LG) | mA | 40 |
| Max. Stromaufnahme (PSU - HG) | mA | 85 |
| Max. Stromaufnahme (STB) | mA | 35 |
| Betriebstemperatur | °C | -5 ... 45 |
| Schutzindex | 20 |
Physische Daten
Nettogewicht: 560 g
Bruttogewicht: 560 g
Breite: 206 mm
Höhe: 121 mm
Tiefe: 29 mm
Bauteilgewicht: 552 g
Förpackning
Karton 1 Stk.
