Easy-Line 800 Aluminium Sat-Reflektor 73x79cm

Easy-Line 800 Aluminium Sat-Reflektor 73x79cm

73 cm x 79 cm Alu-Offset-Reflektor aus pulverbeschichteten Aluminium.
Die Rückenhalterung der Feedarm und der LNB-Halter sind alle in der Farbe des Reflektors lackiert. Durch die hochwertiog Verarbeitung aller Teile entstehen keine scharfe Kanten an Masthalter und Rückenteil.
Einzelverpackung.

Auf Lager

SKU

79330x_EasyLine_800

Wählen Sie ein Produkt

Artikel für gruppiertes Produkt
Art.Nr. S80EL-W Farbe: Weiß Produktdaten Ref.Nr.: 793302 EAN13: 8424450213360
Art.Nr. S80EL-G Farbe: Graphit Produktdaten Ref.Nr.: 793303 EAN13: 8424450213377
Art.Nr. S80EL-Z Farbe: Ziegelrot Produktdaten Ref.Nr.: 793304 EAN13: 8424450213384

Produktblatt

Zum Ende der Bildgalerie springen

Televes behält sich das Recht vor, das Produkt zu modifizieren

Zum Anfang der Bildgalerie springen

Highlights

Schutz gegen Korrosion: Aluminium Reflektor und Edelstahlschrauben
Einfache Endmontage durch funktionales, aber stabiles Design
Bis zu 4 Koaxkabel im Feedarm platzieren. Feedarm aus Aluminium.
Hervorragende Empfangsleistung durch hohen Signalgewinn
Flexibler LNB Halter aus pulverbeschichtetem Stahl
Ideal für Einzel-, Twin- und Mehr-teilnehmeranlagen

Merkmale

Schrauben und selbstsichernde Muttern in Inox-Ausführung
Stabile Mastklemme und Halterung mit zwei "U"-Schnellen und Flügelmuttern
Elevationswinkel anpassbar mit Hilfe gur lesbarer Elevationsskala (von 0 bis 90º)
Widerstandsfähiger Rückenhalter in Spiegelfarbe lackiert
Ohne Logo

Art.Nr. S80EL-W

Frequenzbereich	MHz	10,7 ... 12,75
Verstärkung (11.75GHz)	dBi	38,5
Winkeloffset	º	24,1
Elevationswinkel	º	0 ... 90
F-D Verhältnis		0.6000
Reflektorabmessungen: Höhe	mm	795
Reflektorabmessungen: Breite	mm	730
Reflektormaterial		Aluminium
Ø LNB Halter	mm	40
Windlast (@130Km/h)	N	496,31
Windlast (@150Km/h)	N	682,43
Für Masten mit Ø	mm	30 ... 60

Physische Daten

Nettogewicht: 2.620 g

Bruttogewicht: 2.620 g

Förpackning

Karton 1 Stk.

Art.Nr. S80EL-G

Frequenzbereich	MHz	10,7 ... 12,75
Verstärkung (11.75GHz)	dBi	38,5
Winkeloffset	º	24,1
Elevationswinkel	º	0 ... 90
F-D Verhältnis		0.6000
Reflektorabmessungen: Höhe	mm	795
Reflektorabmessungen: Breite	mm	730
Reflektormaterial		Aluminium
Ø LNB Halter	mm	40
Windlast (@130Km/h)	N	496,31
Windlast (@150Km/h)	N	682,43
Für Masten mit Ø	mm	30 ... 60

Physische Daten

Nettogewicht: 2.620 g

Bruttogewicht: 2.620 g

Förpackning

Karton 1 Stk.

Art.Nr. S80EL-Z

Frequenzbereich	MHz	10,7 ... 12,75
Verstärkung (11.75GHz)	dBi	38,5
Winkeloffset	º	24,1
Elevationswinkel	º	0 ... 90
F-D Verhältnis		0.6000
Reflektorabmessungen: Höhe	mm	795
Reflektorabmessungen: Breite	mm	730
Reflektormaterial		Aluminium
Ø LNB Halter	mm	40
Windlast (@130Km/h)	N	496,31
Windlast (@150Km/h)	N	682,43
Für Masten mit Ø	mm	30 ... 60

Physische Daten

Nettogewicht: 2.620 g

Bruttogewicht: 2.620 g

Förpackning

Karton 1 Stk.

Weitere Informationen

tlv_reflog_group_search

S80EL-W,S80EL-G,S80EL-Z

tlv_tabla_especificaciones

Frequenzbereich	MHz	10,7 ... 12,75
Verstärkung (11.75GHz)	dBi	38,5
Winkeloffset	º	24,1
Elevationswinkel	º	0 ... 90
F-D Verhältnis		0.6000
Reflektorabmessungen: Höhe	mm	795
Reflektorabmessungen: Breite	mm	730
Reflektormaterial		Aluminium
Ø LNB Halter	mm	40
Windlast (@130Km/h)	N	496,31
Windlast (@150Km/h)	N	682,43
Für Masten mit Ø	mm	30 ... 60

tlv_sku_group_search

793302,793303,793304

tlv_diferencias

Farbe: Weiß

tlv_dim_product_x

tlv_dim_product_x_label

Breite

tlv_dim_product_x_unit

tlv_dim_product_y

tlv_dim_product_y_label

Höhe

tlv_dim_product_y_unit

tlv_dim_product_z

tlv_dim_product_z_label

Tiefe

tlv_dim_product_z_unit

tlv_weight_product_label

Bauteilgewicht

tlv_gross_weight_label

Bruttogewicht

tlv_gross_weight

2.620

tlv_gross_weight_unit

tlv_net_weight_label

Nettogewicht

tlv_net_weight_unit

tlv_net_weight

2.620

tlv_1_type_pack

Karton

tlv_1_type_pcs_pack

Stk.

tlv_1_pcs_pack

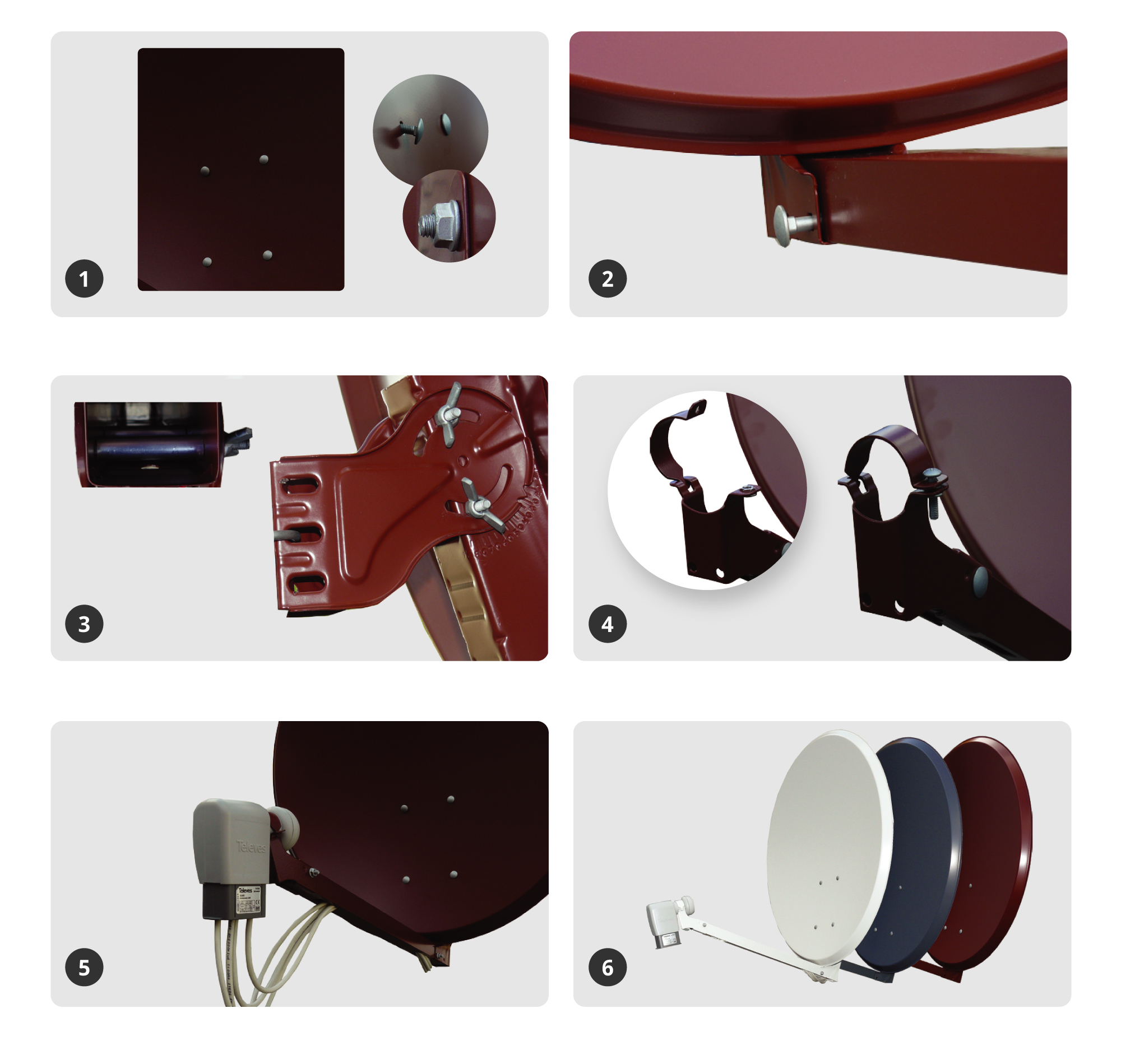

Montagehinweise

Der Reflektor ist bereits am Rückenteil mit verdrehsicheren Schrauben vormontiert. Zur Erhöhung der Sicherheit einfach die selbsichernden Muttern nochmals prüfen und festziehen.
Schnelle Montage des Feedarms mit nur einer Schraube, einfach einrasten und fixieren - fertig.
Der Rückenhalter läßt sich leicht am Masthalter und seinem Elevationmechanismus befestigen Einstellbarer Elavationwinkel von 0 bis 90º.
Zur Montage des LNB-Halters muss nur der obere Bügel eingelegt werden.
LNB einlegen und mit Feedhalter fixieren. Bis zu 4 Koaxialkabel können im Inneren des Feedarms durchgeführt werden.
Fertig. Alle Komponenten sind in Reflektorfarbe lackiert.
