Overlight dCSS Optical Receiver with 4 dCSS/Legacy+Terr. outputs + PSU (UK plug) For SKY applications, FM/DAB/UHF/SAT
Enhanced electronics and optical engineering to light up your TV
Complete optical Wideband satellite and terrestrial receiver and power supply unit with UK plug. The receiver captures the TV optical signal on a single fiber (1100...1650nm) and restores the original terrestrial and satellite TV signals, providing 4 dCSS/Legacy + Terr. outputs.
Thanks to its optimized electronics and low losses, it allows to reduce the number of amplifiers required and simplifies deployment in the design of collective installations, preserving the signal quality throughout the process. Furthermore, it is fully indicated for use in GPON installations, and it perfectly adapts to SKY applications.

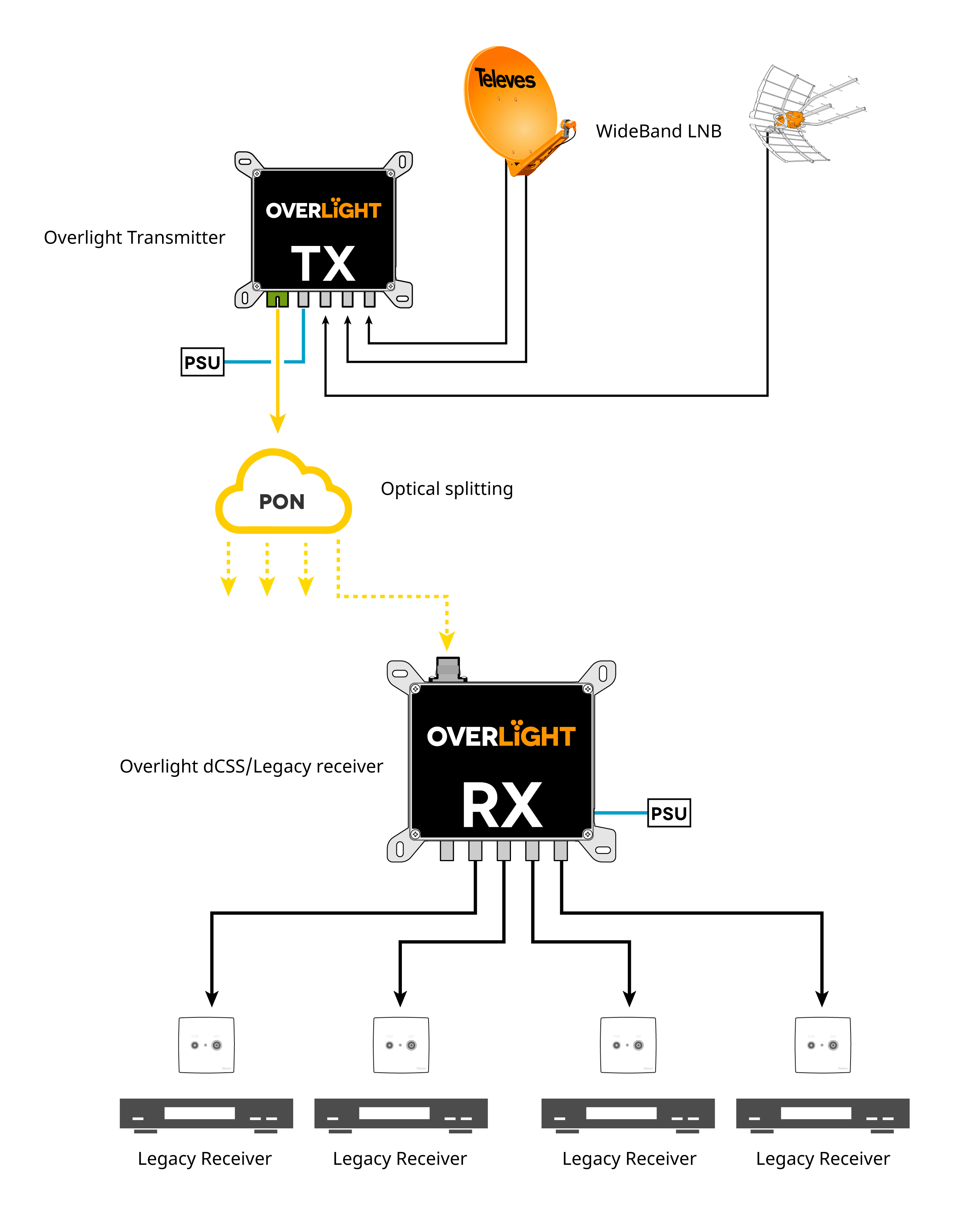

This device is part of the Overlight system, that distributes satellite and terrestrial signals to multiple users through a single optical fiber.
This product is certified with the European IRS Certification Scheme mark, representing that it has passed the relevant test as set out in the latest EICS test specification, available from the DTG or CAI.
- Very compact in dimensions and weight (137x120x30mm)
- Compatible with GPON deployments
- Supports SKY modes
- Low losses
- Optimized electronic behavior
- 100% European design, quality, and manufacturing
- SC/APC optical connector
- F-type RF connectors
- High-screening Zamak chassis
- Can be wall-mounted using screws
- Power supply unit with UK plug included
- LED indicator displaying signal status
- Compatible with IRS systems
| TERR number of outputs | 4 | ||||
|---|---|---|---|---|---|
| dCSS number of outputs | 4 | ||||
| Legacy number of outputs | 4 | ||||
| Impedance | Ω | 75 | |||
| Output type |
| ||||
| Output level | dBμV |
| |||
| Output frequency range | MHz |
| |||
| dCSS standard | Sky (EN50494/EN50607) | ||||
| Wavelength | nm | 1200 ... 1600 | |||
| Optical device | InGaAs pin photodiode | ||||
| Optical input level | dBm | -13 ... -6 | |||
| RF connectors | "F" female | ||||
| Optical connectors | SC/APC | ||||
| Powering | Vdc | 12 ... 18 | |||
| Max current consumption (@12V) | mA | 750 | |||
| Max current (@18V) | mA | 530 | |||
| Operating temperature | °C | -5 ... 45 | |||
| PSU input voltage | Vac | 100 ... 240 | |||
| Max PSU current input | mA | 600 | |||
| PSU output voltage | Vdc | 12 | |||
| Max PSU output current | A | 1.5 | |||
| PSU protection index | 23 | ||||
| PSU operating temperature | °C | 0 ... 40 |
These measurements are conditioned to the use of an Overlight transmitter
Physical data
Net weight: 381 g
Gross weight: 640 g
Width: 138 mm
Height: 125 mm
Depth: 45 mm
Main product weight: 381 g
Packing
Box 1 Units
