SmartKom intelligent amplifier with automatic and advanced programming, with ASuite app

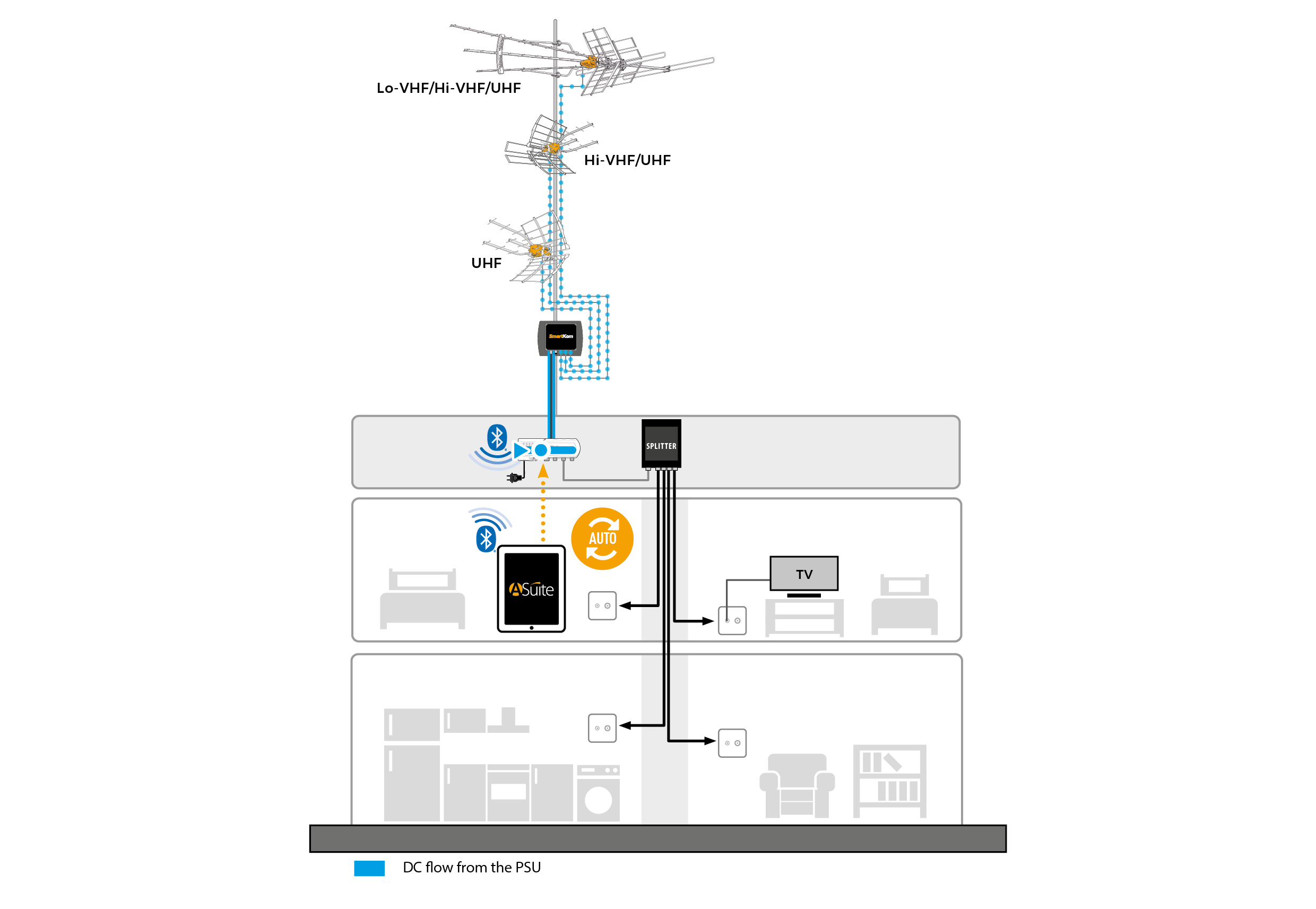

Compact and intelligent amplifier with digital channel processing, designed for installation outdoors or indoors in family-houses. Equipped with 3 inputs to amplify terrestrial signals (VHF+UHF) in which each channel can be individually filtered by any of the 32 available programmable filters. SmartKom is supplied with a 12V (750mA) domestic power supply that is inserted into the coaxial installation and powers it through its output connector.
Thanks to the Bluetooth® antenna included into the PSU, the amplifier can be programmed wirelessly via smartphone or tablet using the ASuite application. This application offers 2 programming modes:
- Automatic: the device uses its intelligence and self-programs itself, performing a channel scan and selecting the most prominent channels. Afterwards, it also balances the signal level between channels.
- Advanced: it is the professional who carries out a more personalised configuration of the installation. Using ASuite, he filters the desired channels and adjusts the level of each one of them. All of this, from indoors and without having to physically go to the location of the amplifier.
- "All-in-one" device: it combines the functions of several elements of an installation such as filters, mixers and amplifiers, supplying a complete signal distribution under a single coaxial cable
- With the ASuite application it is possible to program the device wirelessly (Bluetooth®), either automatic or advanced, avoiding the need to physically climb the mast.Autoprogramming: with this function available in ASuite, the device performs channel filtering and level adjustment by itself, as well as powering the antenna when it detects that the signal requires it
- Advanced programming: professionals can perform a more customised configuration in ASuite, selecting the desired channels on each of the inputs and adjusting the levels of each channel.
- Digital processing of the channels: a perfect balance of signal level between different channels is obtained at the output
- Automatic gain regulation of signal in each filter (AGC)
- High selectivity digital filters (>30dB@±1MHz)
- Indoor power supply included, with a Bluetooth® antenna for wireless programming of the amplifier
- Secure configuration: in case of electrical failure SmartKom saves the current configuration, avoiding configuring it again
- Status indicator LEDs, as well as physical programming and adjustment buttons on both the amplifier and power supply
- High shielding chassis (Zamak) to protect against electromagnetic interference
- Grey ABS-plastic case is included to provide greater resistance against meteorological factors in its outdoor installation
- Great signal quality: the installation of this device immediately after a Televés intelligent antenna prevents signal degradation and results in the best quality
- 100% European design and manufacturing: fully automated manufacturing, subject to the most stringent quality controls
| Number of inputs | 3 | ||||
|---|---|---|---|---|---|
| Number of outputs | 1 | ||||
| Bands |
| ||||
| Frequency range | MHz |
| |||
| Input level | dBmV |
| |||
| Gain | dB |
| |||
| Gain adjustment range |
| ||||
| Number of filters |
| ||||
| Channels per filter |
| ||||
| Channels |
| ||||
| Filtered channel level regulation |
| ||||
| Selectivity | dB |
| |||
| Output level | dBmV |
| |||
| Vout regulation | dBmV |
| |||
| Manual regulation after auto-adjustment | dB |
| |||
| Powering per inputs | Vdc | 12 | |||
| Max current input | mA | 70 | |||
| Max. current | mA | 500 | |||
| Protection index (IP) | 23 | ||||
| Operating temperature | °F | 23 ... 113 | |||
| PSU frequency range TV-MIX | MHz | 47 ... 862 | |||
| PSU output voltage | Vdc | 12 | |||
| Max PSU output current | mA | 750 | |||
| PSU insertion losses | dB | < 2 | |||
| PSU input voltage | Vac | 110 ... 120 | |||
| Max PSU current input | mA | 200 | |||
| Max. PSU power consumption | W | 14 | |||
| PSU protection index | 20 | ||||
| PSU operating temperature | °F | 23 ... 113 |
*1 With adjacent channels: >30dB (@1MHz) // Without adjacent channels: >50 dB (@6MHz)
*2 With adjacent channels: >30dB (@1MHz) // Without adjacent channels: >50 dB (@6MHz)
*3 With adjacent channels: >30dB (@1MHz) // Without adjacent channels: >50 dB (@6MHz)
Physical data
Net weight: 820 g
Gross weight: 900 g
Width: 125 mm
Height: 89 mm
Depth: 31 mm
Main product weight: 359 g
Packing
Box 1 Units
