AVANT X programmable single channel headend for terrestrial signals, with 32 digital programmable filters
A new evolutionary stage
The multiband amplifier is equipped with 6 inputs: FM-4xLowVHF/HighVHF/UHF-CATV, and can achieve programmable amplification and balancing of the different RF inputs.
Thanks to ASuite, the multiband amplifier programming is very easy and intuitive using an Android or Windows/Mac application.
- Digital processing technology implemented on terrestrial TV signals
- Up to 32 individually programmable filters: single channel digital filtering, even for adjacent channels (1 to 4 channels)
- Digital processing of channels: output channels can be frequency shifted
- Automatic signal adjustment in each filter (AGC): and output signal manual regulation
- UHF/HighVHF/LowVHF digital filters with high selectivity: 30dB rejection (@ 1MHz)
- CATV signal input with extended frequency range: 54-1220MHz
- SAW filters (Surface Acoustic Wave) against LTE interference, with the best selectivity and stability
- Compatible with ISDB-Tb, ATSC, DVB-T/T2 and NTSC
- TForce Technology: terrestrial signal level always stable and adapted to its optimum value
- Storage multiple setup configurations, allows user to transfer data to other AVANT X units
- Zamak chassis provides high RF shielding
- Light-weight and compact multiband amplifier with a wide range of features (8.85" x 4.72" x 2.16")
- Very easy configuration and adjustment using ASuite application for Android or Windows
- All the inputs support UHF, HighVHF and LowVHF
- Automatic balancing according to the programmed output level and equalization slope
- High output power
- Allocation of filters to inputs without restraints
- Powering of pre-amplifiers or BOSS system
- LED indicators displaying both unit and signal status
- Easy-to-replace power supply
Avant X: A new evolutionary stage

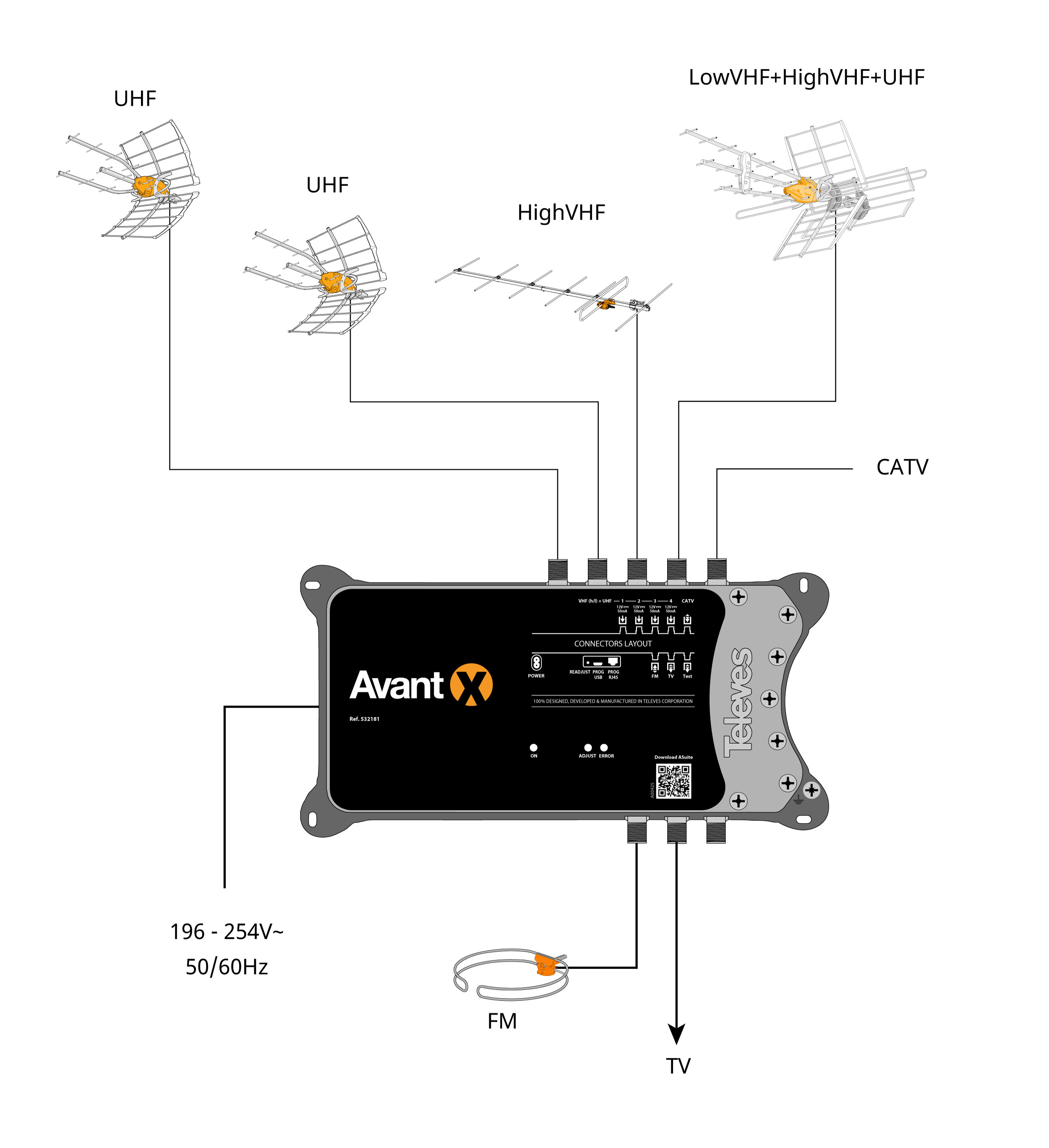

Avant X is a full digital programmable single channel headend, which main mission is to achieve a programmable amplification and balance of different RF input signals.
- LowVHF+HighVHF+UHF inputs: the channels present in these inputs can be filtered and adjusted using up to 32 digital filters. Each filter can be tuned to any LowVHF+HighVHF+UHF channel, and its bandwidth can comprise between 1 and 4 channels.
The arrangement of the 32 filters is configurable based on the number of channels present on each LowVHF+HighVHF+UHF input. It's compatible with ISDB-Tb, ATSC, DVB-T/T2 and NTSC.
The output level is programmable between 30-55dBmV. Furthermore, an equalization slope of up to 8 dB can be programmed at the output.
- The FM input can be enabled or not. In case this input is enabled, it will be amplified and its output level set to 10 dB below the lowest-level UHF channel (taking into account the equalization slope).
- CATV input: it has an extended frequency range (54-1220MHz). The gain and the slope (0-20dB) are programmables.
Choose the desired programming mode...
Avant X provides different programming options:
- App ASuite for PC/Mac or tablet/Android smartphone, via USB connection (OTG cable included): The multiband amplifier configuration is performed in a friendly and intuitive environment. A configuration can be defined and stored - even without being connected to the multiband amplifier - only to retrieve it at installation and adjustment time.
- Universal programmer (ref. 7234): The unit is compatible with the programmer, ensuring backwards compatibility.
By pressing the READJUST button (short press), the unit is readjusted to the stored configuration values.
After the multiband amplifier is adjusted, a manual fine tuning can be performed to slightly correct the LowVHF/HighVHF/UHF filters' gain.
Number of inputs | 6 | ||||||
---|---|---|---|---|---|---|---|
Number of outputs | 1 | ||||||
Bands |
| ||||||
Frequency range | MHz |
| |||||
Number of filters |
| ||||||
Channels per filter |
| ||||||
Gain | dB |
| |||||
Gain adjustment range | dB |
| |||||
Manual regulation after auto-adjustment | dB |
| |||||
Slope regulation | dB |
| |||||
Input level | dBmV |
| |||||
Output level DIN45004B | dBmV |
| |||||
Output level EN50083 | dBmV |
| |||||
Programmable output level | dBmV |
| |||||
Noise figure | dB |
| |||||
Selectivity | dB |
| |||||
Powering per inputs | Vdc |
| |||||
Max current input | mA |
| |||||
Input voltage | Vac | 110 ... 230 | |||||
Mains frequency | 50 Hz / 60 Hz | ||||||
Max. current | mA | 250 | |||||
Max. power consumption | W | 14 | |||||
Protection index (IP) | 20 | ||||||
Operating temperature | °C | -5 ... 45 |
Physical data
Net weight: 1,200 g
Gross weight: 1,200 g
Width: 226 mm
Height: 120 mm
Depth: 53 mm
Main product weight: 920 g
Packing
Box 1 Units
