Kit: Mast amplifier with BOSS-Tech and “F” Power Supply Unit 2 inputs: LowVHF/HighVHF/UHF (Repack Ready)

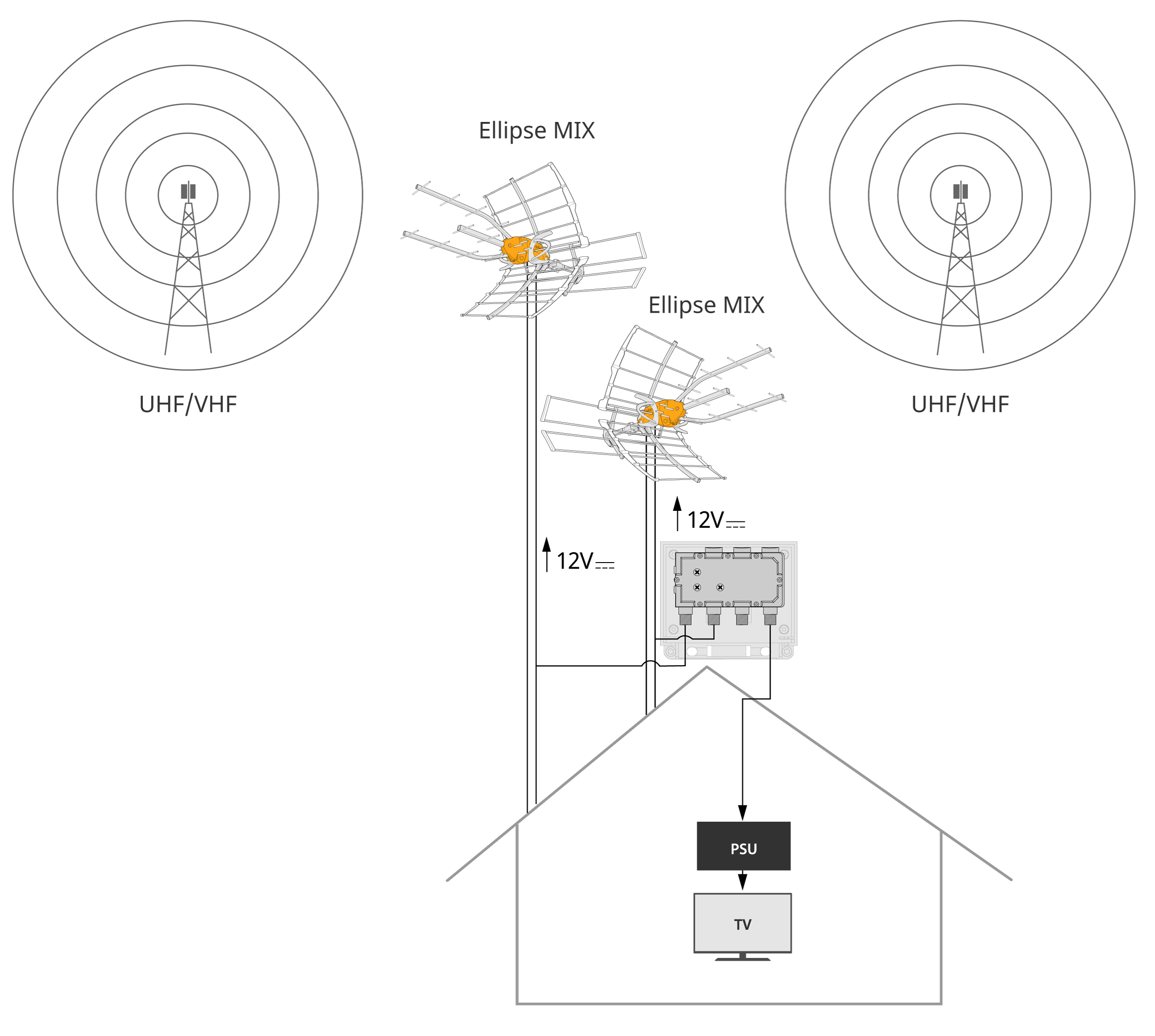

Active device that filters and amplifies terrestrial television signals coming from up to two antennas, optimizing LTE band rejection up to channel 36 (Repack Ready). Equipped with two inputs for amplification on LowVHF, HighVHF and UHF bands. The amplifier is powered through the output coaxial cable.
The kit is complemented with a domestic 12 V-power supply unit (220mA), which is included in the installation to provide the amplifier with the necessary power. The PSU powers equipment through the input coaxial cable while allowing the transmission of the TV signal. Furthermore, it is equipped with two outputs.
This power supply is UL certified (US plug).
These devices allow the installer to adapt the output level according to the necessary characteristics of the distribution network.
- Use this installation to join the "cord-cutting" movement and enjoy top rated HDTV shows for free: abc HD, CSO HD, FOX HD, PBS HD, the CW, Univision HD ...
- Very fine tuned filtering to avoid any out of band interference, including FM filtering, and Repack frequencies (from 608MHz onwards)
- BOSS-Tech devices integrated: the amplifier adapts automatically and dynamically their gain to the signal conditions at the time, ensuring an optimum level of amplification and that the optimum signal is delivered at all times. It also avoids overload when there is interference present or enhanced conditions
- Dual band amplification: the VHF and UHF gains are adjusted independently according to the needs of each band. This also helps avoid intermodulation interference between the bands
- Very low noise
- High-screening Zamak chassis
- “F” connectors
- ON/OFF switch to allow DC pass towards the inputs for the powering of a BOSS system
- Input level manual regulation margin (0...20dB) for each input
- Easy mounting. Equipped with a plastic tie for mast mounting
- Resistant ABS-plastic black case for outdoor installation
| Inputs/Bands | 2x (LowVHF/HighVHF/UHF) | ||||
| Frequency margin | MHz | 54-88 | 174-216 | 470-608 | |
| Gain | dB | 18 | 27 | ||
| Automatic gain adjustment range | dB | 0 ... 15 | |||
| Input level regulation margin | dB | MANUAL 0 ... 20 | |||
| Output level | DIN 45004B | dBmV | 43 | 47 | |
| EN 60728-3 (IMD3 2CH -35dB) | 51 | 55 | |||
| Power supply | Vdc/mA | 12 / 50 | |||
| Max current through inputs | OFF | mA | 0 | ||
| ON | 70 | ||||
| Operating temperature | ºF | +23 ... 113 | |||
| Protection index | IP | 23 | |||
Power Supply Unit:
| Frequency margin | Mhz | 5 - 862 | |
| Through loss (typ.) | dB | 1 Out | Main: 1.5 / Aux: ---- |
| 2 Out | Main 4 / Aux: 4 | ||
| Output interstage equalizer | V | 12 ±1.5 | |
| Max. output current | mA | 220 | |
| Min. output current | mA | 30 | |
| Powering | V~ / Hz | 108 - 132 / 50-60 | |
| Máx. Consumption | mA~ / W | 65 / 3.6 | |
| Protection index | IP | 20 | |
| Operating temperature | ºF | 14 ... +113 | |
Physical data
Net weight: 505 g
Gross weight: 552 g
Width: 113 mm
Height: 88 mm
Depth: 35 mm
Main product weight: 230 g
Packing
Box 1 Units
