SFP Transceiver 1 GbE, 2 fibers (LC/PC) MM

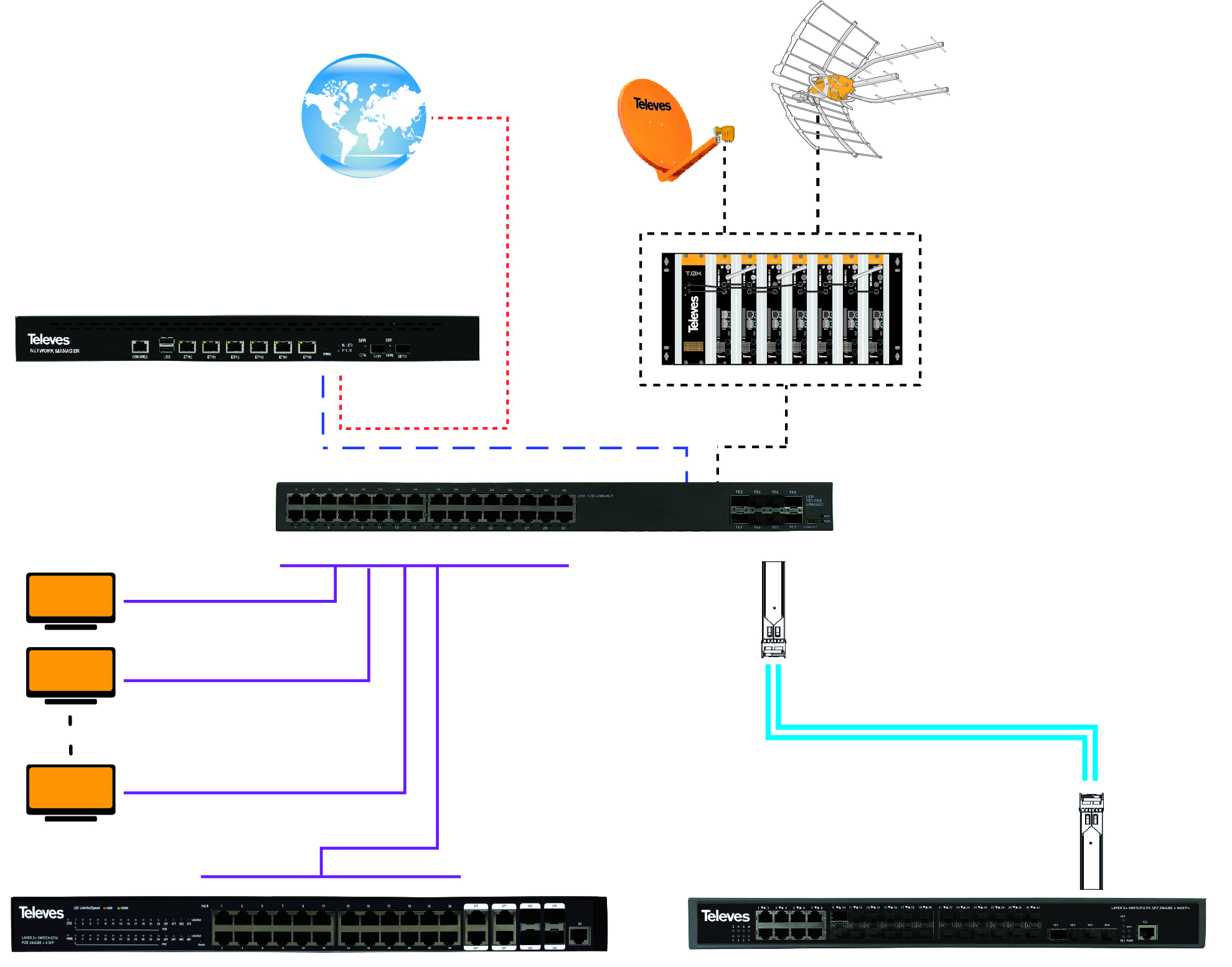

This high performance transceiver can be connected to an SFP input of a network device to allow its access to an Ethernet signal through optical fiber.
The center wavelength used by this device is 850 nm.
- Small Form Pluggable (SFP) module
- 2 multi-mode fibers (MM)
- Operating data rate of 1250 Mbps
- Duplex LC/PC connector
- Up to 550 m transmission distance
- Center wavelength of 850 nm
What is a SFP?
The Small Form-Factor Pluggable (SFP) devices are adapters that generate an interface to allow access to an Ethernet signal through Optical Fiber. These devices can be connected to the inputs of different Ethernet and GPON equipment, allowing the transmission/reception of the information by connecting to sigle-mode or multi-mode fiber or Ethernet cables.
Among the advantages of using SFP modules, we can highlight the reduction of space, lower energy consumption, or the increase of transmission distances.
Which SFP do I need?
Based on the devices to which they are connected, the transmission speed, or the type of cable used, several options are available in the whole range of media converters. The compatibility between the SPFs and the different Ethernet and GPON equipment is described below.
| Compatible products | 1GbE Transceiver | 10GbE Transceiver | 1GbE RJ45 Transceiver | ONU | GPON Transceiver | ||||
| 769150 | 769210 | 769212 | 769214 | 769412 | 769411 | 769520 | 769410/13 | 769414/15 | |
| SFP Switches: 768150, 769140, 769141, 769144, 769147, 769152 | OK | OK | OK | - | - | - | OK | - | - |
| SFP+ Switches: 769145, 769146, 769148, 769149, 769151, 769152, 769153 | OK | OK | OK | OK | OK | - | OK | - | - |
| SFP+ Router: 769115 | OK | OK | OK | OK | - | - | - | - | - |
| OLT512EVO: 769403 | OK | - | OK | OK | OK | OK | - | OK | OK |
| OLT3072: 769420, 769421, 769422 | - | - | OK | - | OK | OK | - | OK | - |
| Media converter: 769215 | OK | OK | OK | - | - | - | - | - | - |
| WaveData: 769002 | OK | OK | OK | - | - | - | - | - | - |
| Transceiver type | SFP | |
|---|---|---|
| Fiber type | Multi-mode (MM) | |
| Transmitter type | VCSEL | |
| Transmitter wavelength | nm | 850 |
| Transmitter output power | dBm | -9.5 ... -3 |
| Receiver type | PIN Photodiode | |
| Receiver wavelength | nm | 840 ... 860 |
| Optical receiver sensitivity | dBm | -17 |
| Receiver overload | dBm | -3 |
| Data rate | Mbps | 1250 |
| Transmission distance | km | < 0.55 |
| Powering | Vdc | 3.3 |
| Max. power consumption | W | 2 |
| Operating temperature | °C | 0 ... 70 |
Physical data
Net weight: 18 g
Gross weight: 24 g
Width: 13 mm
Height: 10 mm
Depth: 57 mm
Main product weight: 18 g
Packing
Box 1 Units
