Controlador de Cabeceras (CDC) IP

Controlador de Cabeceras (CDC) IP

Dispositivo que permite el control y monitorización remota de una cabecera Televés T.0X. Los métodos de acceso a redes IP se implementan mediante una Interfaz Ethernet 10/100 Mbps. Estos dispositivos establecen una conexión con un "Servidor de enlaces" situado en Televés que permite la conexión directa entre el instalador y la cabecera.

Ref. 5559

Códigos

Ficha de producto

Ref. lógica: CDC-IP/HE
EAN13: 8424450141564

SKU

5559

Saltar al final de la galería de imágenes

Televés se reserva el derecho de modificar el producto

Saltar al comienzo de la galería de imágenes

Características principales

La gestión y control de las cabeceras se realiza a través de un servicio centralizado denominado “Televés Services”. Este portal está ubicado en un Centro Servidor de Televés, al que el usuario accede tras autentificarse
Dotado de un Microcomputador RISC y un Sistema Operativo GNU/Linux que garantizan la fiabilidad en la gestión de interfaces, protocolos y periféricos

CPU	Procesador		ARM920T™
Memorias	Tipo		8 MB Flash 64 MB de SDRAM 128M x 8 bit NAND Flash Memory
Interfaces Conectores	Alimentación T.0X	Vdc	24
	Interfaz		USB 2.0 Full Speed Host (12 Mbps)
	Conector RJ45		10/100 Base-T Ethernet
	Conector RJ45		Depuración / Mando LCD
Periféricos			Reloj en Tiempo Real / Alarma
Periféricos			Termómetro Digital
Sistema Operativo			Linux Kernel 2.6.16
General	Alimentación	Vdc	24
	Consumo	mA	300
	Temperatura de funcionamiento	ºC	-5 ... +45
	Índice de protección	IP	20

Datos Físicos

Peso neto: 919 g

Peso bruto: 919 g

Anchura: 50 mm

Altura: 219 mm

Profundidad: 165 mm

Peso del producto principal: 886 g

Embalaje

Caja 1 Unidades

Cubeta 18 Unidades

Más Información

tlv_reflog

CDC-IP/HE

tlv_tabla_especificaciones

CPU	Procesador		ARM920T™
Memorias	Tipo		8 MB Flash 64 MB de SDRAM 128M x 8 bit NAND Flash Memory
Interfaces Conectores	Alimentación T.0X	Vdc	24
	Interfaz		USB 2.0 Full Speed Host (12 Mbps)
	Conector RJ45		10/100 Base-T Ethernet
	Conector RJ45		Depuración / Mando LCD
Periféricos			Reloj en Tiempo Real / Alarma
Periféricos			Termómetro Digital
Sistema Operativo			Linux Kernel 2.6.16
General	Alimentación	Vdc	24
	Consumo	mA	300
	Temperatura de funcionamiento	ºC	-5 ... +45
	Índice de protección	IP	20

tlv_diferencias

Vía IP

tlv_ean

8424450141564

tlv_dim_product_x

tlv_dim_product_x_label

Anchura

tlv_dim_product_x_unit

tlv_dim_product_y

219

tlv_dim_product_y_label

Altura

tlv_dim_product_y_unit

tlv_dim_product_z

165

tlv_dim_product_z_label

Profundidad

tlv_dim_product_z_unit

tlv_weight_product_label

Peso del producto principal

tlv_weight_product

886

tlv_weight_product_unit

tlv_gross_weight_label

Peso bruto

tlv_gross_weight

919

tlv_gross_weight_unit

tlv_net_weight_label

Peso neto

tlv_net_weight_unit

tlv_net_weight

919

tlv_1_type_pack

Caja

tlv_1_type_pcs_pack

Unidades

tlv_1_pcs_pack

tlv_2_pcs_pack

tlv_2_type_pack

Cubeta

tlv_2_type_pcs_pack

Unidades

El CDC H/E Manager implementa un elemento con capacidad para convertir las cabeceras Televés en un centro de comunicaciones, bien a través de su Módem interno 3G (Ref. 555911) o bien a través de la interfaz Ethernet para las comunicaciones IP. Permite el paso del mundo IP al bus de control de la Cabecera Televés. Posibilita el Control y Monitorización Local y Remoto de las cabeceras Televes T0X, sirviendo de plataforma base para la implementación de los actuales y de los posibles servicios futuros.

Plataforma Hardware propietaria con capacidad de procesar, tratar y enviar de forma correcta toda la información generada por los distintos sistemas de la cabecera.

Utilización de Microprocesador RISC de 32 bits. Sistema completo (System on Chip – SoC), implementado con un microprocesador ARM (Advanced RISC Machines) ARM920T™ ARM® Thumb® Processor.

Sistema Operativo (GNU/Linux).

El CDC H/E Manager tiene la capacidad de acceder al mundo exterior IP (INTERNET), usando cualquiera de las tecnologías disponibles, preferiblemente de banda ancha con conexión permanente a Internet (Always-On). Ofrece una Interfaz de red Ethernet 10/100 Mbps y una Interfaz GSM/GPRS cuatribanda (Ref.
555901).

Nuevos servicios orientados al Cliente Televés mediante el Servidor Central de Enlaces/Servicios, donde se pueden “centralizar” todas las comunicaciones hacia el cliente final. Permite una fácil instalación IP, mediante la centralización de las conexiones.
Instalación IP plug-and-play.

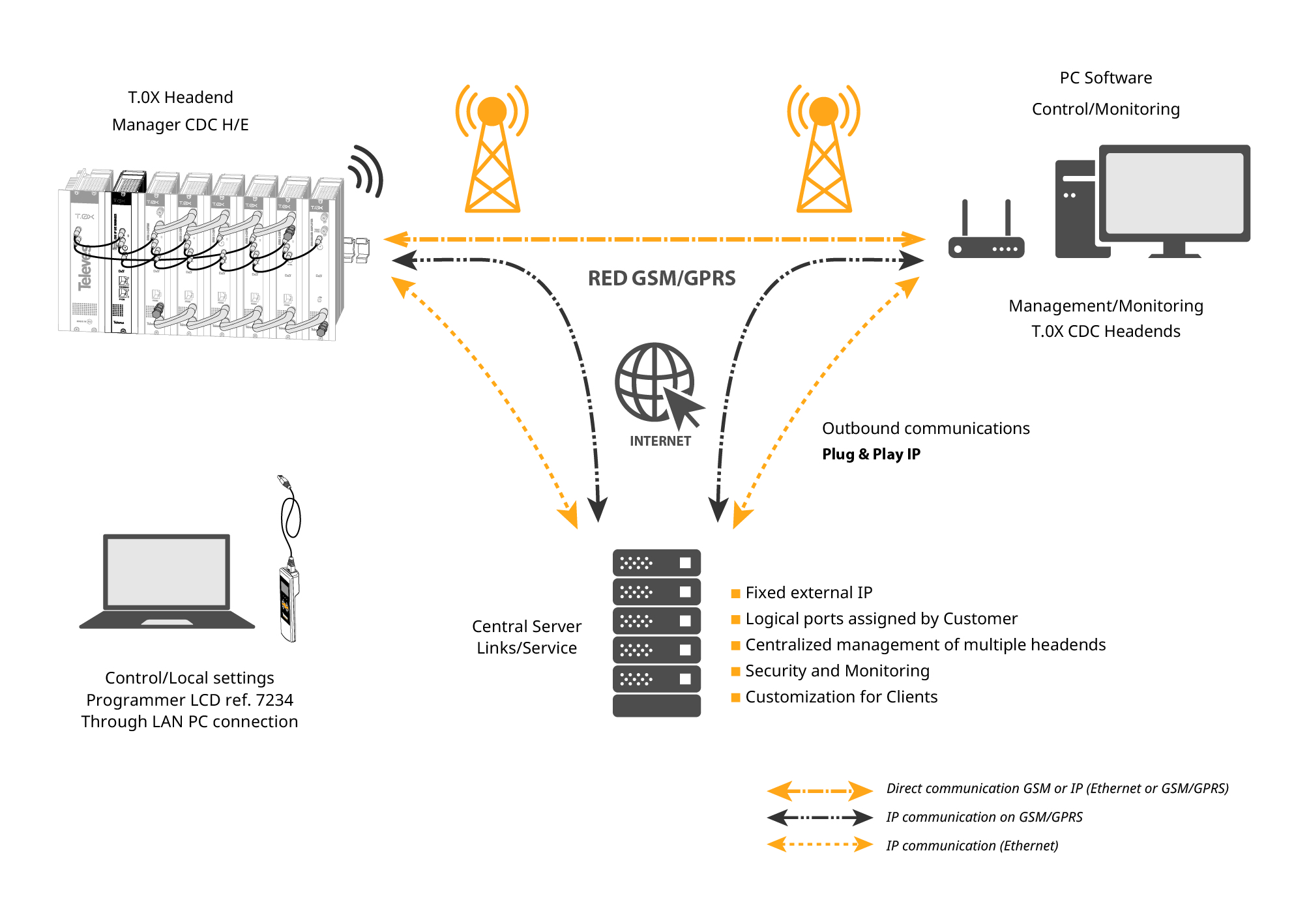

Diagrama de bloques
