Medidor de campo H30D+ (DVB-C) con DOCSIS 3.1
Máxima funcionalidad, también en sistemas de cable CATV
El H30D+ es un medidor de campo compacto, ligero y robusto, con una completa gama de herramientas y funcionalidades para realizar satisfactoriamente labores de instalación, mantenimiento y resolución de contratiempos en redes con canales DVB-C y analógicas. Entre las potentes funciones que incorpora, destacan las medidas avanzadas DOCSIS 3.1, la monitorización automática del canal seleccionado, la verificación de la conectividad o la obtención de la información sobre los contenidos que se ofrecen en un canal QAM.
Además, su sistema multipantalla impulsa la flexibilidad en el manejo del medidor, ofreciendo al usuario el control a distancia del equipo y la visualización del contenido de la pantalla, mediante su propio dispositivo móvil (Android, iOS o PC). Asimismo, para que utilizar un smartphone sea más natural todavía, se incluye un brazalete universal para móviles de hasta 6”.
Al igual que todos los medidores diseñados y fabricados íntegramente en la Corporación Televés, el H30D+ se beneficia de todas las ventajas de la tecnología de procesado digital, ofreciendo al usuario una precisión matemática y velocidad en tiempo real, propia de equipos de laboratorio.
EAN13: 8424450240878
- Multipantalla con control táctil: visualización de la pantalla del medidor en un dispositivo móvil con control del equipo a través de gestos y botones táctiles
- Conectividad inalámbrica
- Procesado digital en tiempo real
- Equipo de mano ligero y pequeño
- Menú intuitivo
- DOCSIS 3.1
- Opción de analizador WiFi, IPTV y visualización HEVC
- Detección automática de parámetros: el H30D+ detecta automáticamente tipo (A/D) y parámetros de la señal a medir (constelación, symbol rate, etc)
- Todas las medidas se realizan apretando solo un botón, llevando además los indicadores Pasa/Falla para reducir los errores de instalación
Comparativa entre los diferentes modelos H30+ y H30D+
En la gama de medidores H30+ y H30D+ podemos encontrar diversos modelos que presentan funcionalidades específicas dependiendo de las necesidades del instalador de cable. A continuación se muestra la tabla comparativa que recopila las diferencias más representativas entre ellos:| H30+ | H30D+ | H30D+ FULL | ||
| Rango de frecuencia | 5 ... 1002 MHz | 5 ... 1220 MHz | 5 ... 1794 MHz | |
| Pantalla | 2.8” TFT 400 x 240 full color | 2.8” TFT 400 x 240 full color | 2.8” TFT 400 x 240 full color | |
| Multipantalla con control táctil en dispositivo móvil | OK | OK | OK | |
| Brazalete para smartphone | OK | OK | OK | |
| Conectividad inalámbrica | OK | OK | OK | |
| Interfaz Ethernet | OK | OK | OK | |
| Interfaz USB | USB (Tipo A) | USB (Tipo A) | USB (Tipo A) | |
| Medidas Digitales DVB-C | OK | OK | OK | |
| Medidas Digitales DVB-T | X | X | OK | |
| Medidas Digitales DVB-T2 | X | X | OK | |
| DOCSIS 3.1 | X | OK | OK | |
| Analizador WiFi | OK(*) | OK(*) | OK | |
| Analizador IPTV | OK(*) | OK(*) | OK | |
| Visualización HEVC | en el medidor | OK(*) | OK(*) | OK |
| en dispositivo móvil | OK(*) | OK(*) | OK | |
| Información de Servicios MPEG | OK | OK | OK | |
| Test de velocidad IP | OK | OK | OK | |
| Long Term Monitoring | OK | OK | OK | |
| Acceso a la interfaz de gestión (datalogs, plan de canales…) | Wireless / Ethernet cable | Wireless / Ethernet cable | Wireless / Ethernet cable | |
| Dimensiones | 175x100x52 mm | 175x100x52 mm | 175x100x52 mm | |
| Peso | 529 g. | 633 g. | 633 g. | |
| Color | Negro y gris | Negro y naranja | Negro y naranja | |
* Funcionalidad opcional
| H30D+ | |
| Especificaciones Mecánicas | |
| Pantalla | 2.8” TFT 400 x 240 full color |
| Peso | 633 g |
| Dimensiones | 175x100x52 mm / 6,9x3,9x2 (HxWxD) |
| Adaptador AC | Entrada: 100-240 V~ 50-60 Hz Salida: 12 VDC, 3 A |
| Batería | Li-ion (7,2 VDC, 2550 mAh) |
| Autonomía | <4 horas sin alimentación LNB |
| Interfaces | Ethernet 1 Gb, USB 2.0 |
| robustez | Resiste una caída de 1 m (3,2 ft) en hormigón, por cualquier cara |
| Capacidad de almacenamiento | 1,5 GB (interna) para medidas |
| Impedancia | Conector tipo F - 75 Ohm |
| Especificaciones Técnicas | |
| Frecuencia | 5 ... 1220 MHz |
| Resolución | 50 kHz |
| Impedancia de entrada | 75 Ohm |
| Nivel de entrada | 45 - 125 |
| Tipo Desmodulación | ITU-T J.83 Anexo A/B/C standard |
| Formato Canal digital | 16/32/64/128/256 QAM, QPSK |
| Symbol Rate | 2 a 6,9 Msps |
| MER | hasta 40 dB |
| Medidas Digitales DVB-C | Potencia BER (Annexo A/C) |
| Medidas Analógicas | Relación V/A C/N |
| DOCSIS | Modos: 3.1 / 3.0 / BPI+ Downstream: Hasta 32 canales QAM y 2 canales OFDM de 192MHz Upstream: Hasta 8 canales QAM y 2 canales OFDM-A de 96MHz |
| Información de Servicios MPEG | ✓ |
| Test de velocidad IP | ✓ |
| API avanzada | ✓ |
| Conectividad inalámbrica | ✓ |
| Long Term Monitoring | ✓ |
| Analizador Wi-Fi | Opcional |
| Analizador IPTV y de Servicios | Opcional |
| Visualización HEVC | Opcional |
Datos Físicos
Peso neto: 1.600 g
Peso bruto: 1.858 g
Anchura: 175 mm
Altura: 100 mm
Profundidad: 52 mm
Peso del producto principal: 1.600 g
Embalaje
Caja 1 Unidades
| tlv_tags | Comparativa entre los diferentes modelos H30+ y H30D+ En la gama de medidores H30+ y H30D+ podemos encontrar diversos modelos que presentan funcionalidades específicas dependiendo de las necesidades del instalador de cable. A continuación se muestra la tabla comparativa que recopila las diferencias más representativas entre ellos:
* Funcionalidad opcional |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| tlv_slogan | Máxima funcionalidad, también en sistemas de cable CATV | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_reflog | H30DPLUS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_tabla_especificaciones |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_ean | 8424450240878 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_dim_product_x | 175 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_dim_product_x_label | Anchura | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_dim_product_x_unit | mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_dim_product_y | 100 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_dim_product_y_label | Altura | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_dim_product_y_unit | mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_dim_product_z | 52 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_dim_product_z_label | Profundidad | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_dim_product_z_unit | mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_weight_product_label | Peso del producto principal | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_weight_product | 1.600 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_weight_product_unit | g | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_gross_weight_label | Peso bruto | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_gross_weight | 1.858 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_gross_weight_unit | g | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_net_weight_label | Peso neto | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_net_weight_unit | g | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_net_weight | 1.600 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_1_type_pack | Caja | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_1_type_pcs_pack | Unidades | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_1_pcs_pack | 1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

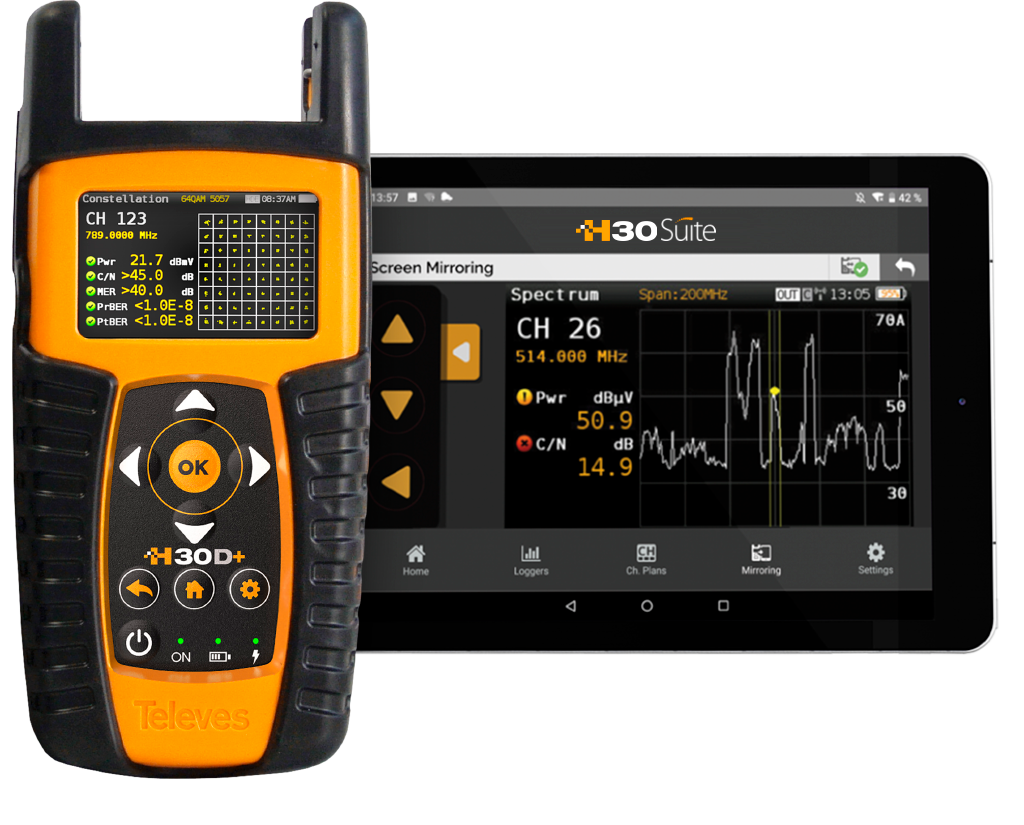

Multipantalla y control a distancia
Controlable desde cualquier dispositivo Android, iOS o PC con H30Suite
El sistema multipantalla de H30D+ permite replicar la pantalla del medidor en su smartphone o tablet, para controlar el equipo a distancia o simplemente para disfrutar de una pantalla más grande.
El instalador puede acceder siempre al medidor desde diferentes partes de la instalación, sin cables, y con toda la comodidad de utilizar su propio dispositivo.
Sólo es necesario instalar la aplicación H30Suite (ref. 100016) en su dispositivo y conectarlo a la red WiFi generada por el medidor (modo AP).
Conectividad inalámbrica
Acceso Wireless al medidor
Equipado con una conectividad inalámbrica, el equipo permite el acceso seguro a través de un dispositivo Android, iOS o PC (navegador). De esta forma, es posible utilizar a distancia la aplicación de gestión WEB H30Suite (ref. 100016) en la que se puede consultar y exportar la información almacenada en el medidor, acceder a los perfiles de calidad, clonar la configuración del equipo, registrar el medidor o consultar el manual de usuario en tiempo real.
Robusto y Ligero
Fiabilidad absoluta
Su exclusiva carcasa en goma de doble inyección y policarbonato plástico garantizan la protección y durabilidad. Con sólo medio kilo de peso, el H30D+ es cómodo de transportar y utilizar. Puede colocarlo en su bolsillo o también emplear su correa para colgarlo del hombro… ¡Apenas notará que está ahí!
Interfaz de usuario intuitiva
Optimice la curva de aprendizaje
Moverse por el menú es ahora muy sencillo gracias a su estructura de un único nivel que recoge todas las funciones de una forma muy intuitiva: mejor utilidad, mayor velocidad de operación, máxima productividad. Ninguna función requiere más de tres pulsaciones sucesivas de botón para conseguir la operación deseada. No encontrará nada más sencillo que esto, podrá navegar a través de las funciones sin tener que leer manual de usuario.
Funcionalidad Integral
Con indicadores Pasa/Falla
Un completo repertorio de funcionalidades como Medidas de un sólo Canal, System Scans, Diagrama de Constelación, Analizador de Espectro, Datalogs, Auto-Learning de plan de Canales, y más.
Precisión y Velocidad
Procesado digital en tiempo real
Diseñado desde el primer momento para obtener instantáneamente toda la información de señal en tiempo real, un auténtico hito en el trabajo de campo. El H30+ proporciona la precisión y velocidad necesarias para detectar leves transitorios, radiación, o señales espurias que puedan afectar a la recepción de la señal.
100% Automático
Detección de señal
Completamente automático, detecta Anexos A/B de ITU-T J.83 sin necesidad de configuración. El H30D+ detectará inmediatamente si la señal de entrada es analógica o digital y determinará su constelación, symbol rate, y otros parámetros de modulación, ofreciendo una lectura instantánea sin intervención del usuario.
Larga Autonomía
Hasta 4 horas con una carga completa
Una batería de Li-Ion de alta calidad, junto con nuestra avanzada tecnología de bajo consumo, proporciona energía suficiente para las labores más extensas. Además, una carga rápida de una hora concederá al medidor casi tres horas de funcionamiento prolongado.
Made in Televes
Garantía de Calidad
El H30D+ ha sido completamente diseñado por Gsertel, empresa dentro de Televes Corporation, dónde nuestro equipo de ingenieros de telecomunicaciones experimentados y altamente cualificados han trabajado para integrar el procesado digital en un medidor de mano de medio kilo de peso. Cada H30D+ incluye más de 5.000 componentes y circuitos integrados.

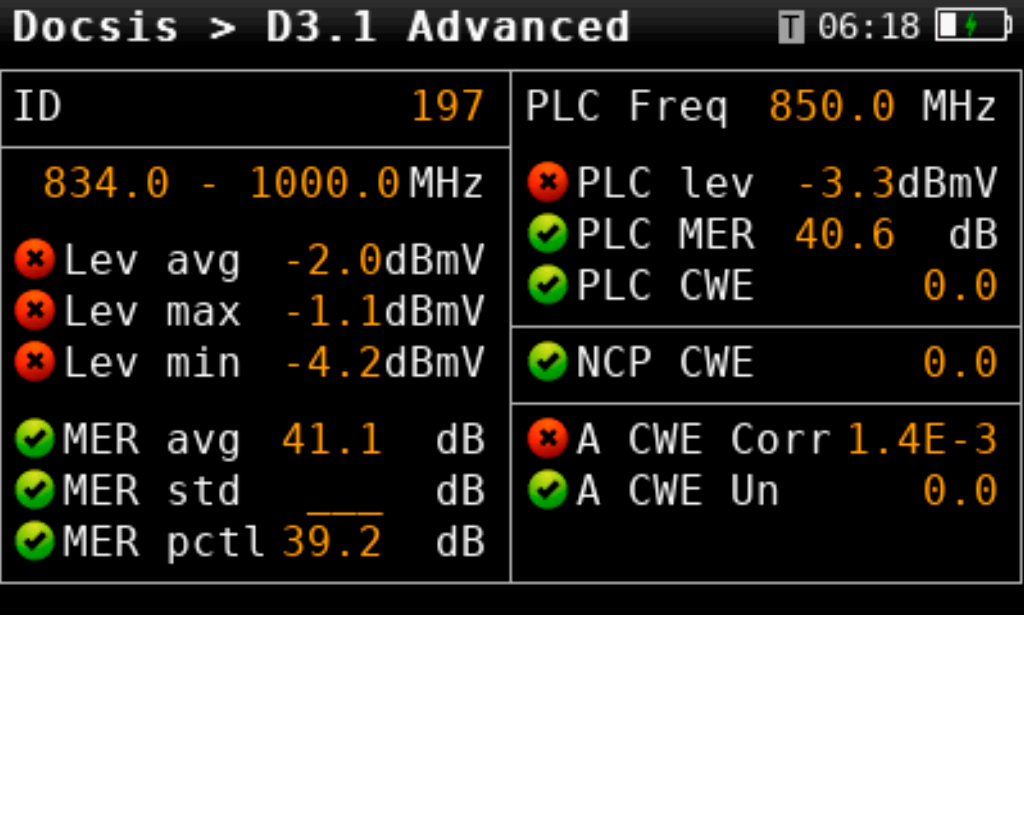

Medidas Avanzadas DOCSIS 3.1
Sin perder ningún detalle
Esta función muestra todas las medidas del canal OFDM DOCSIS. Además de las mediciones de nivel y MER, también se muestran todas las mediciones del PLC y NCP.
Información de Canal
Menos es más
A veces, echar un vistazo rápido a un canal particular es todo lo que necesita. La avanzada opción de medición de un único canal del H30D+ detecta automáticamente el tipo de canal, mostrando los niveles de audio y video, V/A y C/N para señales analógicas, y la potencia, C/N, y las medidas de calidad correspondientes según el tipo de señal digital. Todas estas medidas se realizan utilizando un único botón, instante en el que todos los indicadores se activarán ofreciendo indicadores de “Pasa/Falla” en función de los umbrales de nivel definidos por el usuario. Resultados sencillos de interpretar también para el técnico menos experimentado del equipo.
LT Monitoring
Monitorización automática del canal deseado
La función Long Term Monitoring del H30D+ permite hacer una monitorización automática del canal seleccionado. Una vez seleccionado el intervalo de tiempo que ha de transcurrir entre dos tomas de medidas consecutivas, el H30D+ realizará de manera automática todas las medidas en el canal seleccionado y las guardará en memoria.
Función Tilt
Siempre ecualizado
Obtener una visión rápida para una señal de las diferencias de nivel en un rango de frecuencias específico, le permitirá aplicar una atenuación o ecualización adecuada para ajustarlos. Sáquele el máximo partido a su medidor y vea de un vistazo el estado de los niveles de potencia de portadora mediante los colores rojo, amarillo y verde. Cualquier número entre 2-12 canales analógicos, digitales o DOCSIS puede ser medido utilizando la función tilt, e incluso podrá seleccionar qué portadoras, de entre cualquiera de los canales incluidos en la medida, serán el punto de referencia para determinar el tilt.

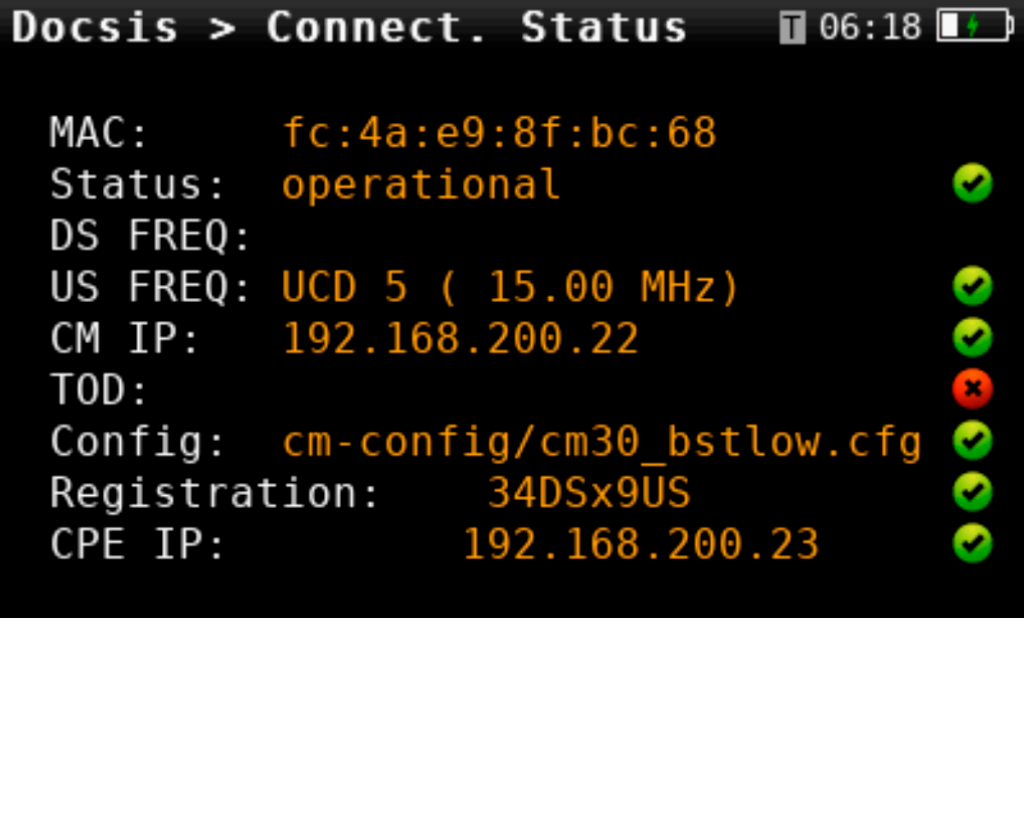

Estado de la Sincronización CMTS
Sincronizando con la cabecera
Obtenga una indicación paso a paso de un test pasa/falla, mientras el módem encuentra, se conecta, y se registra a una cabecera (CMTS) y obtiene los parámetros críticos en el proceso. Confirma que el modem primero encuentra un canal de bajada y posteriormente uno de subida. Obtenga posteriormente la configuración como la dirección del servidor DHCP, el tiempo del servidor TOD, el fichero completo de configuración y la información de registro.

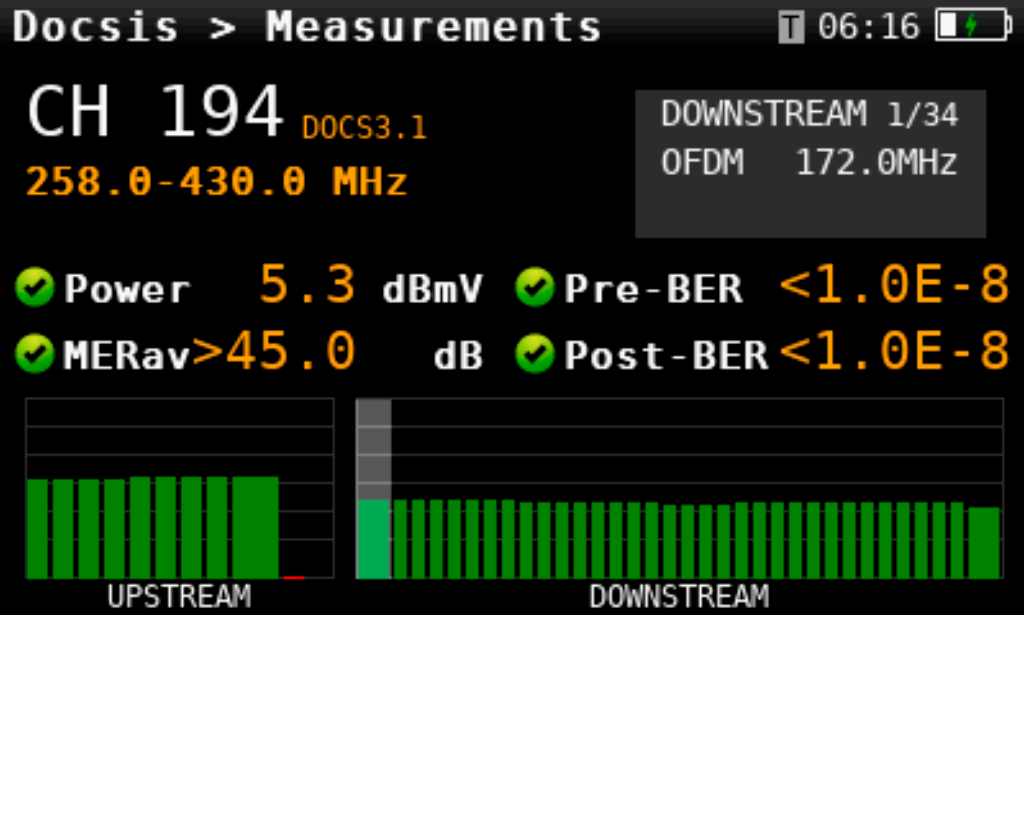

Medidas Down/Up Stream
De un vistazo
Vea un resumen de hasta 34 canales de bajada (32 QAM + 2 OFDM) y 10 canales de subida (8 QAM + 2 OFDM) a la vez con sus correspondientes indicadores pasa/falla. Seleccione uno de los canales y vea las medidas más importantes en una sola pantalla. Seleccione el perfil de fábrica o de usuario que desee para configurar los límites. De un vistazo tendrá todos los detalles importantes de cualquier canal, incluyendo la modulación, el symbol rate, la frecuencia, la potencia, la MER, la preBER y la postBER.

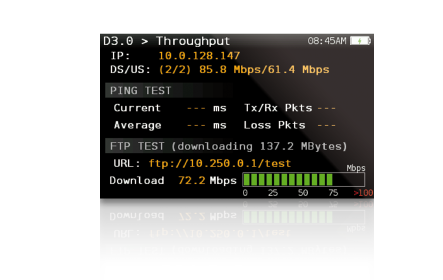

Test Throughput
