Amplificador óptico YEDFA 8 salidas con WDM, 1U rack 19" 1550nm, Po 20dBm

Amplificador óptico YEDFA 8 salidas, con WDM 1550nm, Po 20dBm

Amplificador óptico YEDFA 8 salidas con WDM, 1U rack 19" 1550nm, Po 17dBm

Amplificador óptico YEDFA 8 salidas con WDM, 1U rack 19" 1550nm, Po 20dBm

Este dispositivo se compone de un amplificador, un WDM y una fuente de alimentación doble. Amplifica una señal óptica de 1550nm con una potencia de salida de 20dBm. Basado en tecnología YEDFA (fibra dopada con Erbio e Iterbio), ofrece una alta ganancia, mayor potencia óptica y un bajo factor de ruido.

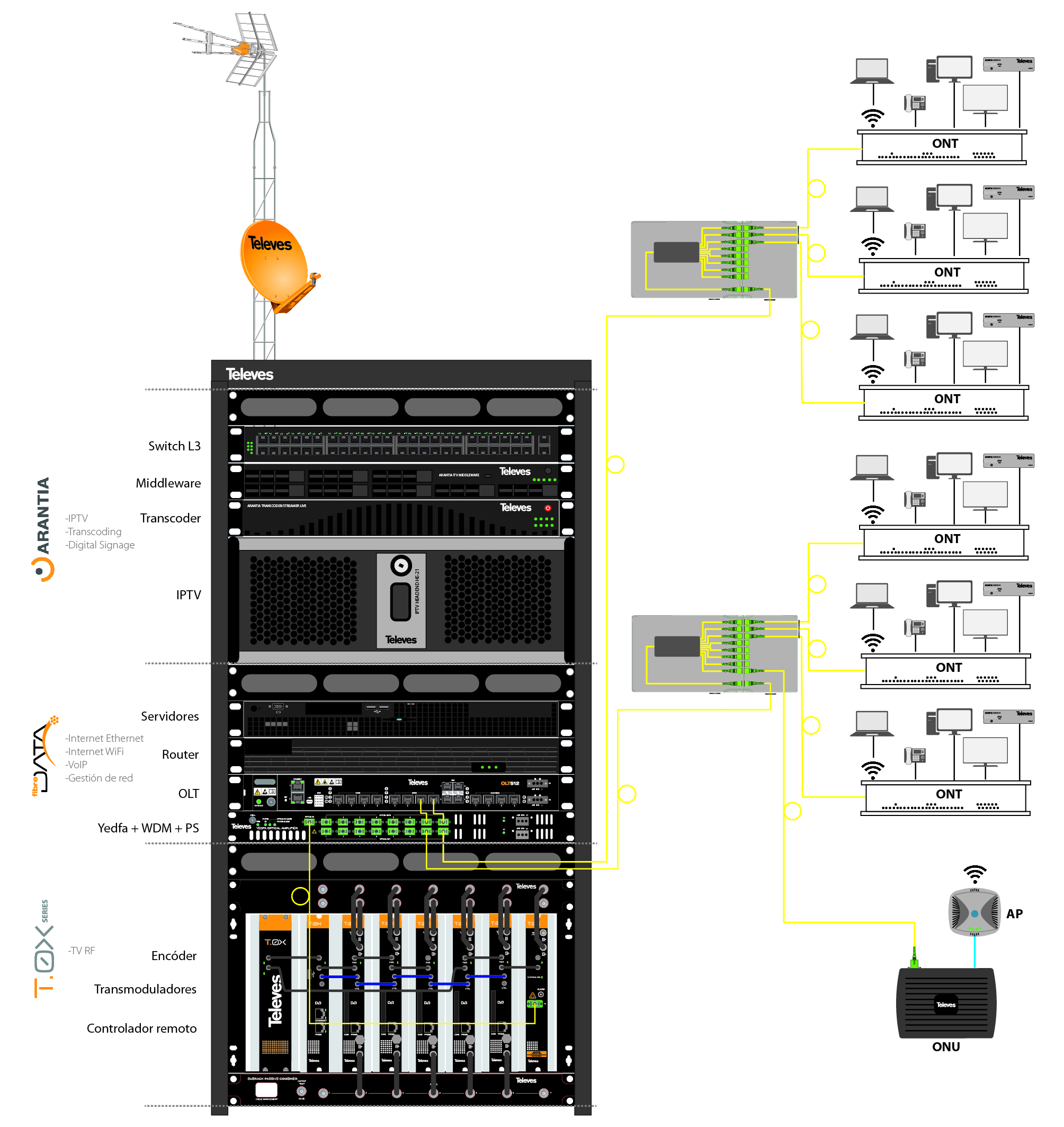

Dotado de WDM, tiene 8 entradas de 1310/1490nm con las que multiplexa la señal 1550nm amplificada, ofreciendo 8 salidas 1310/1490/1550nm, haciéndolo apropiado para distribución de vídeo en redes ópticas GPON de gran tamaño.
La fuente de alimentación doble, intercambiable en caliente, permite proporcionar alimentación a una OLT512 ubicada en una cabecera GPON.

Ref. 769610

Códigos

Ficha de producto

Ref. lógica: OLTUPSWDMA
EAN13: 8424450182758

SKU

769610

Saltar al final de la galería de imágenes

Televés se reserva el derecho de modificar el producto

Saltar al comienzo de la galería de imágenes

Destaca por

Amplificador de gran potencia óptica de salida
Incluye WDM para multiplexado de RF Overlay con señales GPON
Rango de entrada de -10 a +10dBm
Leds indicadores de estado
Fuente de alimentación de alta eficiencia
Doble fuente intercambiable en caliente: no se interrumpe el servicio al suscriptor
-48Vdc por módulo

Características principales

1U para rack 19"
Fuentes de alimentación de amplio rango de tensión (99-253 VAC)
Adecuado para redes ópticas de medio/gran tamaño
Conectores ópticos SC/APC

ENTRADA ÓPTICA Video Overlay	Potencia óptica de entrada	dBm	-10...+10
	Conector de entrada	tipo	1SC/APC
	Longitud de onda	nm	1548...1565
ENTRADA ÓPTICA GPON	Pérdidas de inserción (1310nm & 1490nm)	dB	<1
	Conector de entrada	tipo	8 x SC/APC
	Longitud de onda GPON	nm	1310±20 - 1490±20
SALIDA ÓPTICA	Potencia óptica de salida por puerto (1550nm)	dBm	20 ± 0,5
	Conector de salida	tipo	8 x SC/APC
	Figura de ruido	dB	Tip 5 (Pin=0dBm 1550nm). Máx 7.
	Pérdidas ópticas de retorno	dB	≥ 40
FUENTE DE ALIMENTACIÓN	Tensión AC	VAC	99-253
	Frecuencia	Hz	50-60
	Eficiencia	%	89
	Índice de protección	IP	20

Datos Físicos

Peso neto: 7.042 g

Peso bruto: 7.042 g

Anchura: 483 mm

Altura: 44 mm

Profundidad: 410 mm

Peso del producto principal: 6.268 g

Embalaje

Caja 1 Unidades
