  • Transmodulatore Twin dotato di remultiplexing DVBS/S2 – DVB-T (COFDM) o DVB-C (QAM), con CI
Trasmodulatore Singolo con Remux DVBS/S2 - DVBC (QAM Annesso A), con CI

Trasmodulatore Singolo con Remux DVBS/S2 - DVBC (QAM Annesso A), con CI

Transmodulatore Twin dotato di remultiplexing DVBS/S2 – DVB-T (COFDM) o DVB-C (QAM), con CI

Trasmodulatore che genera due multiplex COFDM o QAM (Allegato A) dalla multiplazione dei servizi disponibili in un massimo di 4 diversi transponder TV SAT. Questi possono essere estratti da 2 polarità di satellite diverse (2 ingressi SAT indipendenti) o da una singola polarità satellitare, utilizzando il loop di ingresso del modulo.

I canali satellitari criptati vengono trasformati in servizi terrestri gratuiti attraverso l'interfaccia CI e l'apposito modulo CAM. A seconda del tipo di CAM utilizzato (standard/professionale), uno o più servizi possono essere aperti alla visualizzazione gratuita.

La selezione della modulazione di uscita desiderata può essere possibile tramite un'interfaccia utente web incorporata, che consente la configurazione del modulo.

Scarica il nostro opuscolo e scopri tutti i vantaggi
Art. 565401
Articoli
Scheda prodotto
ID.NR: U4Q2CQA-S2-CI
EAN13: 8424450273708
SKU
565401
Aggiungi al confronto
Caricamento...

Televes si riserva il diritto di modificare il prodotto e/o specifiche tecniche indicate

Distingui per
  • Interfaccia web utente incorporata per la configurazione del modulo:
    • Selezione della modulazione di uscita COFDM (DVB-T) o QAM (DVB-C)
    • Configurazione dell'intera centrale selezionando uno dei moduli come master
    • Rilevamento automatico dei moduli collegati al master
    • Funzione di clonazione per replicare le configurazioni tra moduli e centrali
    • Indicatori di controllo della centrale: temperatura modulo, stato CAM...
  • Accesso alla configurazione della centrale attraverso una rete WiFi autocreata (utilizzando il kit con rif.216802)
  • Rimozione totale o selettiva dei servizi presenti nel transponder ricevuto, per evitare che vengano rilevati (e memorizzati) dai ricevitori (STB)
  • TS_ID modificabile, che facilita il rilevamento del programma/servizio sul ricevitore (STB), poiché la scansione del canale si basa su questo identificatore
  • LCN (Logical Channel Number) consente l'assegnazione dei servizi presenti in uscita ad un LCN, che facilita l'ordinamento dei canali sui ricevitori (STB)
  • Fornisce informazioni relative sia sull'occupazione di ciascun servizio specifico sia sull'occupazione dell'uscita globale, che consente l'ottimizzazione dei servizi erogati
  • LED di monitoraggio del dispositivo e stato del segnale

Caratteristiche principali
  • Le sue uscite possono essere configurate con la modalità loop attiva o disattiva
  • Servizio di decriptazione tramite inserimento di un modulo CAM
  • L'inserimento di pacchetti nulli ("Stuffing") consente al ricevitore (STB) di eseguire una scansione più rapida
  • Il filtraggio PID consente la rimozione di servizi indesiderati da un Multiplex (uso potenziato dell'occupazione); molto interessante se combinato con l'uso della CAM
  • S_ID modificabile per impedire la risintonizzazione dei ricevitori (STB) in un'installazione quando i servizi del multiplex di uscita vengono modificati
  • Network_ID modificabile, Network_ID originale e Cell_ID consentono il controllo degli identificatori di rete

INGRESSI SAT Frequenza di ingresso MHz 270...2320
Velocità di simbolo Mbaud 2 - 42,5 (Max 140 Mbps netto bitrate)
Passo di frequenza MHz 1
Livello di ingresso dBm -60 ... -25
Connettori ingresso e uscita "F"-femmina
Impedenza di ingresso Ω 75
Alimentazione LNB V/KHz 13V/17V/ OFF - 22KHz (ON/OFF)
Controllo MSW dCSS SCR II (EN50494/EN50607/SKY UK)
Selezione satellite (DiSEqC) A,B,C,D
Perdita di passaggio dB ≤ 1,5 tip (2 mass)
Modulazione DVB-S2X QPSK, 8PSK, 8/16/32 APSK (EN 302307-2)
DVB-S2 QPSK, 8PSK (EN302307)
DVB-S QPSK (EN300421)
FEC interno LDPC 9/10, 8/9, 5/6, 4/5, 3/4, 2/3, 3/5, 1/2
FEC esterno Bose-Chaudhuri-Hocquenghem
Fattore Roll-Off % 20,25,35
R.O.E. ingresso dB 10 tip (8 min)
MODULATORE QAM Formato de modulazione QAM 16,32,64,128,256
Velocità di simbolo Mbaud 2 - 7,5 (sel.)
Fattore Roll-Off % 15
Block code Reed Solomon (188,204)
Scrambling DVB ET300429
Interleaving DVB ET300429
Larghezza di banda (mass.) MHz 8,3
Spettro di uscita (sel.) Normale/Invertito
MODULATORE COFDM Formato de modulazione QPSK,16QAM,64QAM
Intervallo di guardia 1/4, 1/8, 1/16, 1/32
FEC 1/2, 2/3, 3/4, 5/6, 7/8
Larghezza di banda MHz 6,7,8
Scrambling DVB ET300744
Interleaving DVB ET300744
Cell_id Selezionabile
Spettro di uscita (sel.) Normale/Invertito
USCITA RF Frequenza di uscita MHz 46...862
Passo di frequenza KHz 1
Livello massimo di uscita (sel.) dBμV 85±5
Attenuazione (regol.) dB >15
Perdita di passaggio (tip.) dB ≤ 1,5
Perdita di ritorno (tip.) dB > 10
Connettori ingresso e uscita "F"-femmina
Impedenza di uscita Ω 75
GENERALI Interfacce di controllo Ethernet 10/100/1000
USB 2.0
Consumo (@24V) Base mA 700
+ CAM + 100
+ LNB + 250/LNB
Max. 1300
Temperatura di funzionamento mass. ºC 45
Indice di protezione IP 20

Dati fisici

Peso netto: 1.074 g

Peso lordo: 1.210 g

Larghezza: 50 mm

Altezza: 217 mm

Profondità: 175 mm

Peso del prodotto principale: 990 g

Imballaggio

Scatola 1 pz.

Maggiori Informazioni
tlv_reflog U4Q2CQA-S2-CI
tlv_tabla_especificaciones
INGRESSI SAT Frequenza di ingresso MHz 270...2320
Velocità di simbolo Mbaud 2 - 42,5 (Max 140 Mbps netto bitrate)
Passo di frequenza MHz 1
Livello di ingresso dBm -60 ... -25
Connettori ingresso e uscita "F"-femmina
Impedenza di ingresso Ω 75
Alimentazione LNB V/KHz 13V/17V/ OFF - 22KHz (ON/OFF)
Controllo MSW dCSS SCR II (EN50494/EN50607/SKY UK)
Selezione satellite (DiSEqC) A,B,C,D
Perdita di passaggio dB ≤ 1,5 tip (2 mass)
Modulazione DVB-S2X QPSK, 8PSK, 8/16/32 APSK (EN 302307-2)
DVB-S2 QPSK, 8PSK (EN302307)
DVB-S QPSK (EN300421)
FEC interno LDPC 9/10, 8/9, 5/6, 4/5, 3/4, 2/3, 3/5, 1/2
FEC esterno Bose-Chaudhuri-Hocquenghem
Fattore Roll-Off % 20,25,35
R.O.E. ingresso dB 10 tip (8 min)
MODULATORE QAM Formato de modulazione QAM 16,32,64,128,256
Velocità di simbolo Mbaud 2 - 7,5 (sel.)
Fattore Roll-Off % 15
Block code Reed Solomon (188,204)
Scrambling DVB ET300429
Interleaving DVB ET300429
Larghezza di banda (mass.) MHz 8,3
Spettro di uscita (sel.) Normale/Invertito
MODULATORE COFDM Formato de modulazione QPSK,16QAM,64QAM
Intervallo di guardia 1/4, 1/8, 1/16, 1/32
FEC 1/2, 2/3, 3/4, 5/6, 7/8
Larghezza di banda MHz 6,7,8
Scrambling DVB ET300744
Interleaving DVB ET300744
Cell_id Selezionabile
Spettro di uscita (sel.) Normale/Invertito
USCITA RF Frequenza di uscita MHz 46...862
Passo di frequenza KHz 1
Livello massimo di uscita (sel.) dBμV 85±5
Attenuazione (regol.) dB >15
Perdita di passaggio (tip.) dB ≤ 1,5
Perdita di ritorno (tip.) dB > 10
Connettori ingresso e uscita "F"-femmina
Impedenza di uscita Ω 75
GENERALI Interfacce di controllo Ethernet 10/100/1000
USB 2.0
Consumo (@24V) Base mA 700
+ CAM + 100
+ LNB + 250/LNB
Max. 1300
Temperatura di funzionamento mass. ºC 45
Indice di protezione IP 20
tlv_ean 8424450273708
tlv_dim_product_x 50
tlv_dim_product_x_label Larghezza
tlv_dim_product_x_unit mm
tlv_dim_product_y 217
tlv_dim_product_y_label Altezza
tlv_dim_product_y_unit mm
tlv_dim_product_z 175
tlv_dim_product_z_label Profondità
tlv_dim_product_z_unit mm
tlv_weight_product_label Peso del prodotto principale
tlv_weight_product 990
tlv_weight_product_unit g
tlv_gross_weight_label Peso lordo
tlv_gross_weight 1.210
tlv_gross_weight_unit g
tlv_net_weight_label Peso netto
tlv_net_weight_unit g
tlv_net_weight 1.074
tlv_1_type_pack Scatola
tlv_1_type_pcs_pack pz.
tlv_1_pcs_pack 1

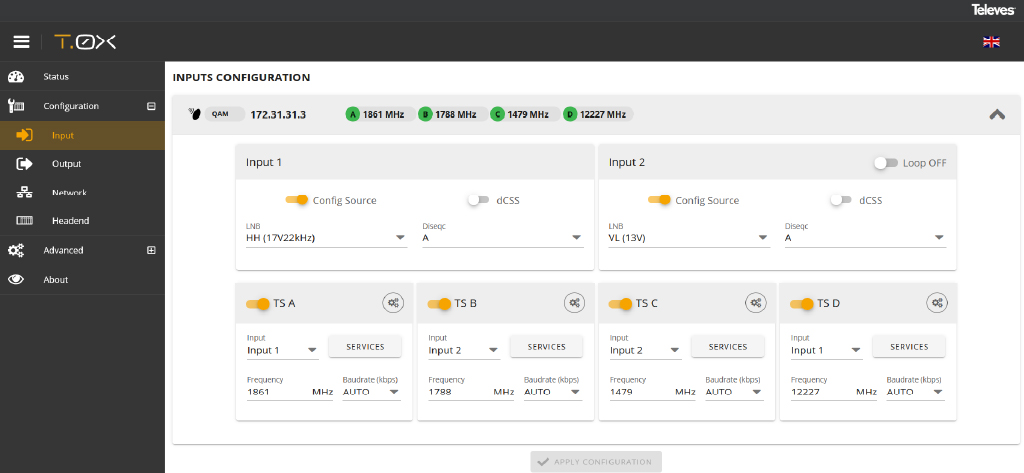

Remultiplexing dei servizi

L'unità ha quattro demodulatori (TS A, TS B, TS C, TS D) che, a seconda della configurazione della modalità loop, dovrebbero essere disponibili una o due bande e polarità per tutti i demodulatori.

Gli ingressi possono anche essere configurati per ricevere segnali da un multiswitch dCSS, fino a 4 diversi ingressi in un unico cavo.

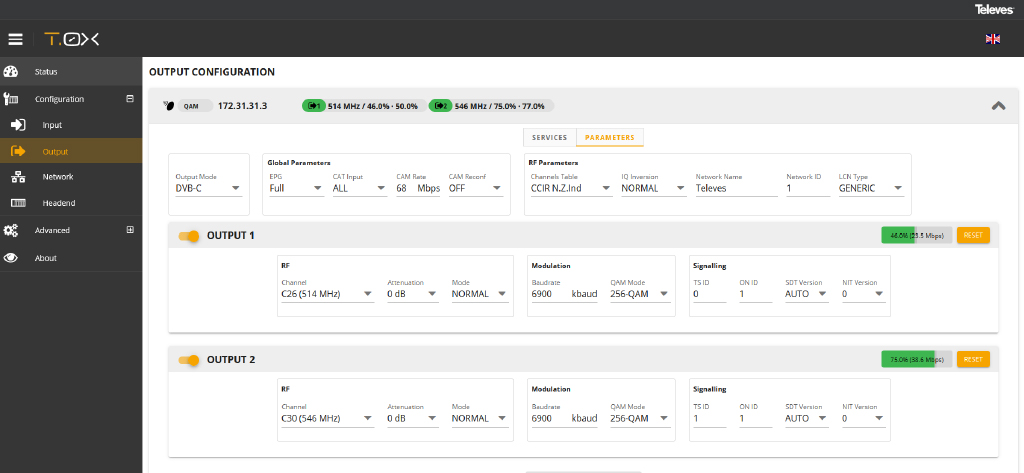

Configurazione dei segnali terrestri nelle uscite

È possibile selezionare lo standard tra DVB-T o DVB-C, che viene applicato alle due uscite del modulo. Inoltre, è possibile selezionare i servizi desiderati, singolarmente o multipli, per ogni uscita e in quale canale RF saranno inclusi questi servizi.

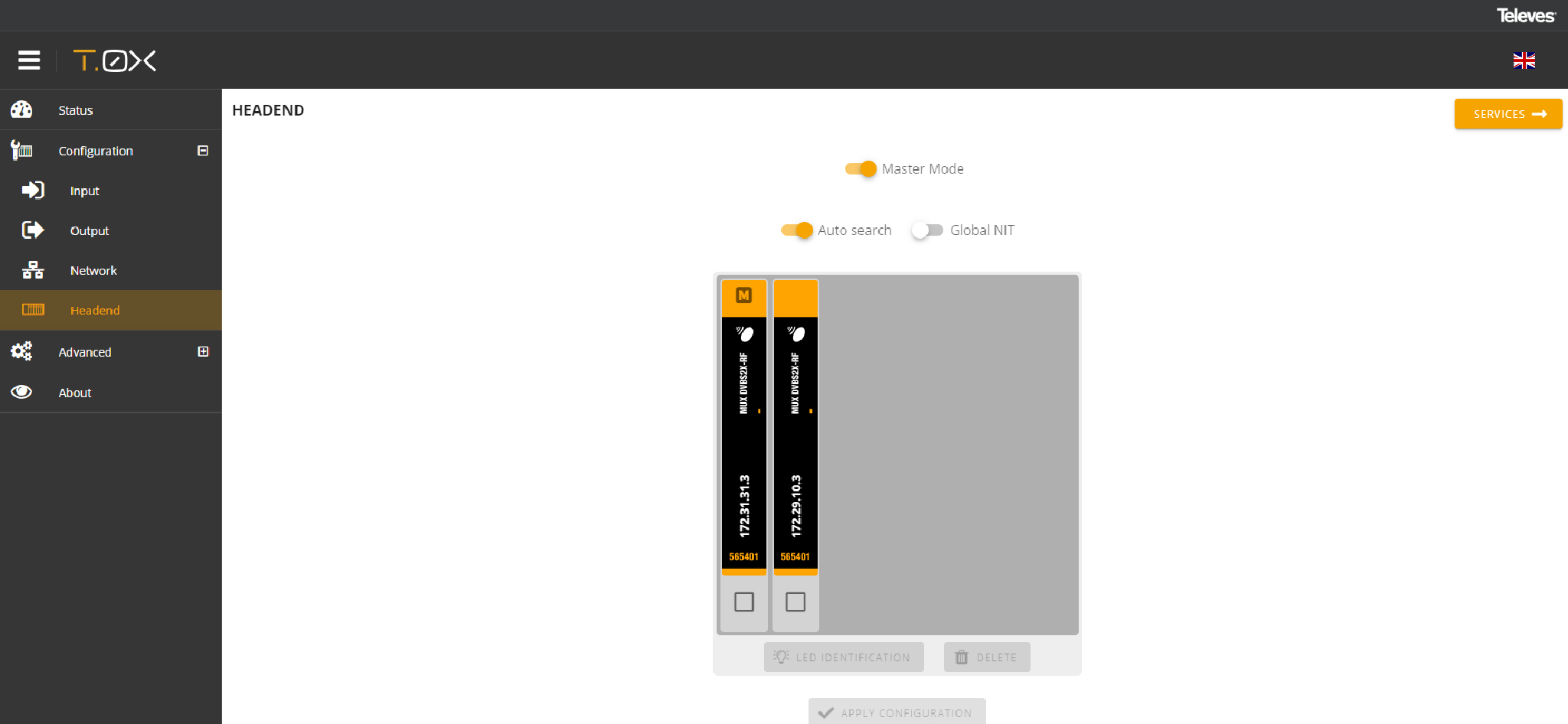

Programmazione dell'intera centrale selezionando uno dei moduli come master

Configura uno dei moduli come master dell'intera centrale. Ogni modulo può essere selezionato come master. Una volta attivata la modalità master, l'unità cerca altre unità collegate alla rete (ETH2).

Le unità possono essere ordinate visivamente nell'interfaccia web per identificarle più facilmente con la posizione reale nella centrale. Ciascuno dei moduli può essere identificato attivando temporaneamente il flash del LED frontale.

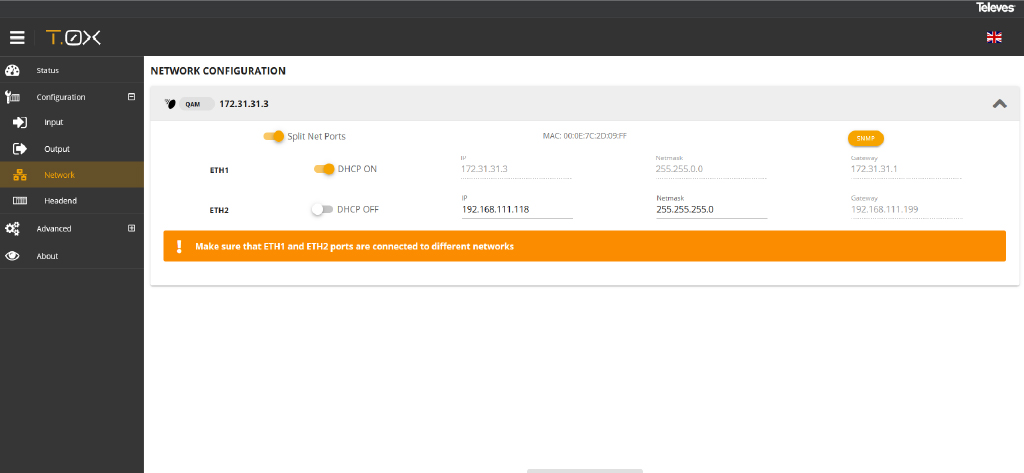

Reti separate in ogni modulo

Ogni unità ha due connettori Ethernet RJ45, che possono essere utilizzati su una singola rete o su due reti separate. Gli utenti possono abilitare la separazione di queste reti (Split Net Ports) e configurare l'indirizzo IP, la subnet mask e il collegamento alla porta predefinita, nonché la modalità client DHCP.

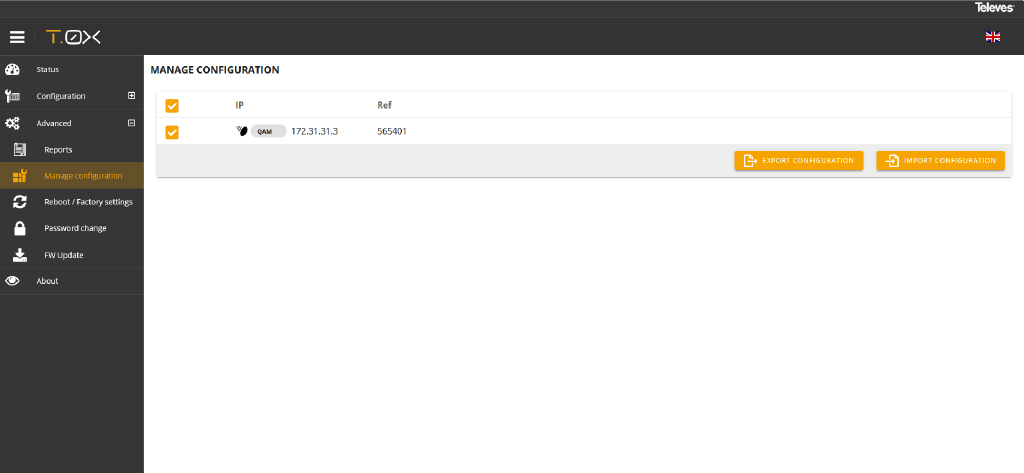

Clonazione delle configurazioni delle centrali

L'interfaccia Web consente di esportare/importare file per la configurazione di unità duplicate (o centrali complete). Questa funzione consente di ridurre i tempi nelle installazioni tipiche, purchè in precedenza sia stato configurato il file. L'esportazione di questi file consente anche di avere un backup di configurazione della centrale di testa.

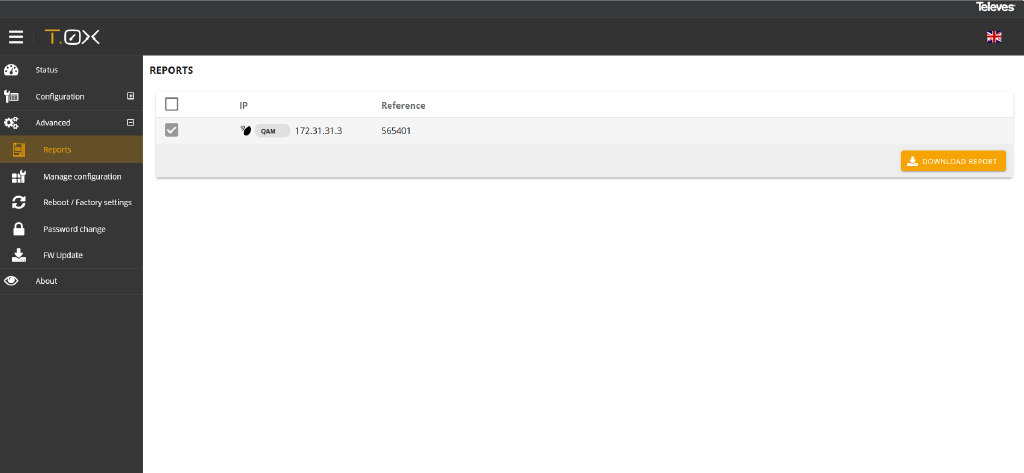

Generazione dei reports sullo stato

Gli utenti possono scaricare i file dei report sull'unità selezionata o sulla centrale completa, per facilitare il debug in caso di malfunzionamenti.

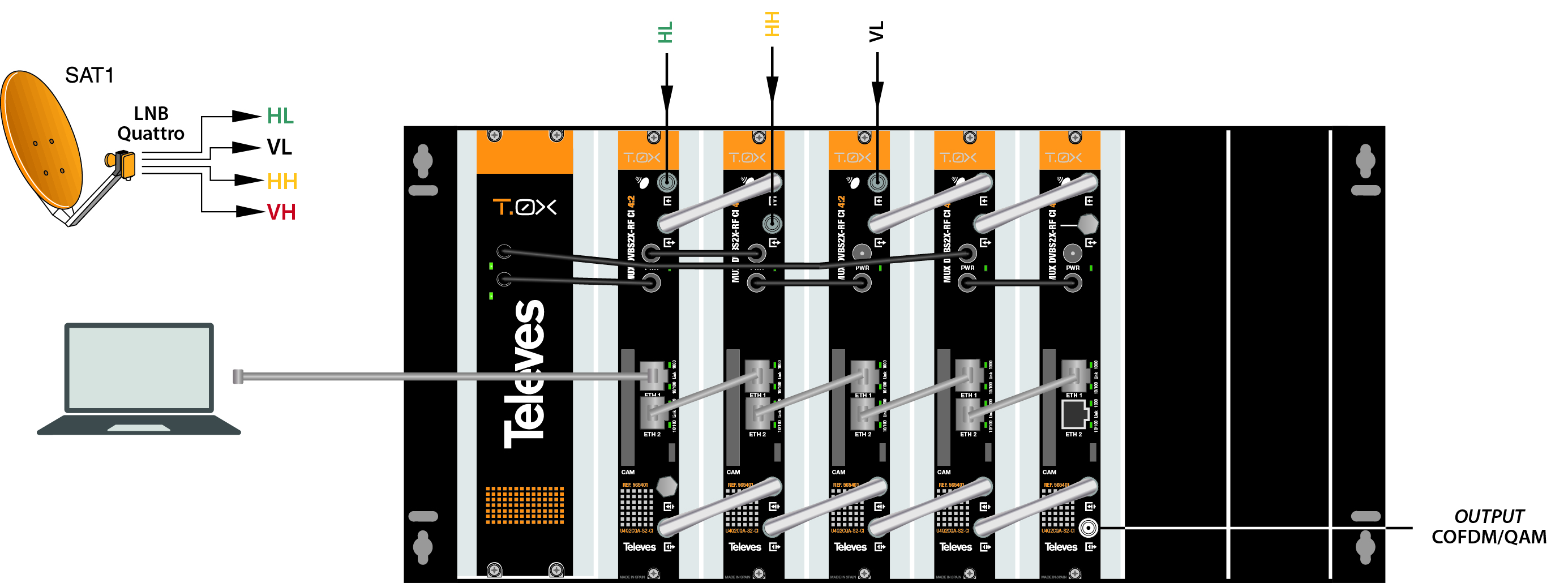

COLLEGAMENTO DI UN LNB QUATTRO AD UNA CENTRALE A 5 TRASMODULATORI

Centrale di testa che comprende 20 transponder con segnali dalle 4 polarità di un LNB Quattro. Ciascuna polarità è collegata a diversi ingressi dei moduli. È anche possibile collegare più moduli in modo che abbiano la stessa polarità in ingresso.

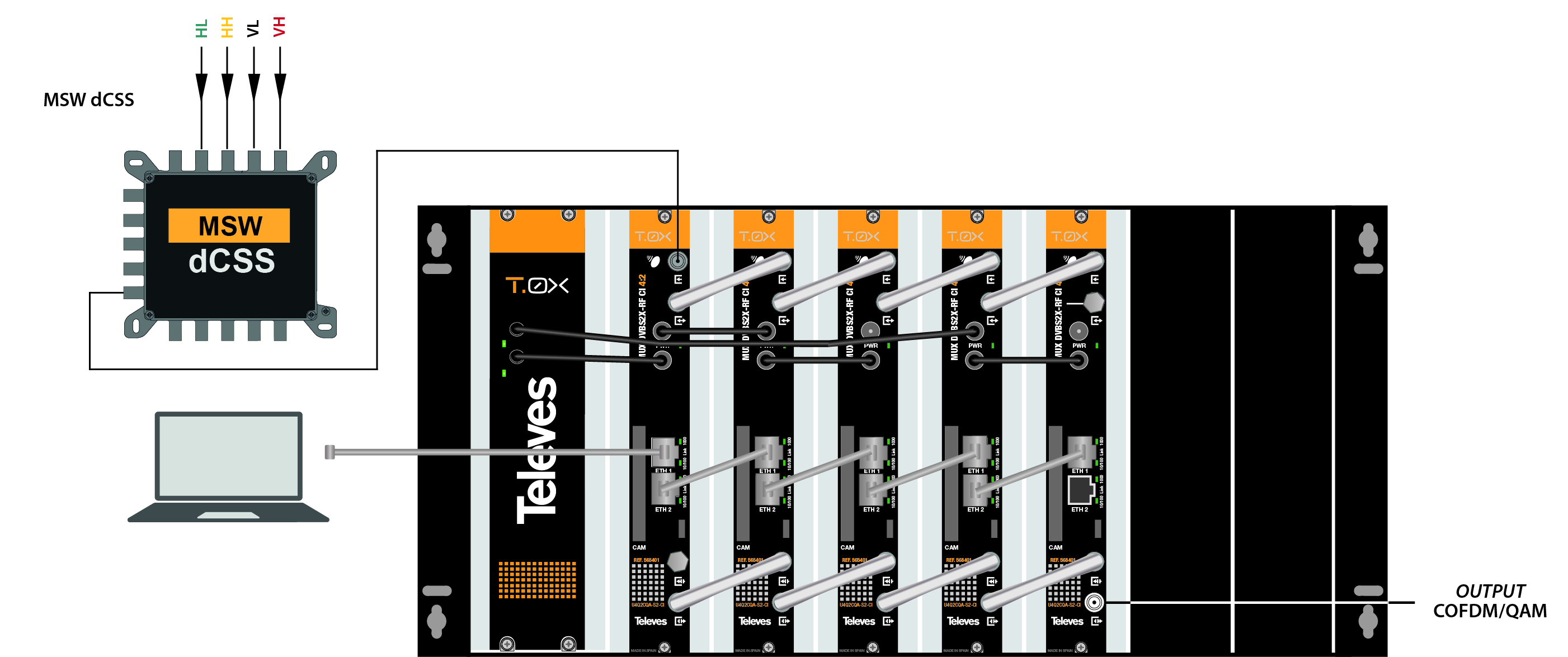

COLLEGAMENTO DI UN dCSS MSW AD UNA CENTRALE A 5 TRASMODULATORI

Centrale di testa che comprende 20 transponder con un segnale monocoassiale proveniente da un dCSS MSW. Il segnale è collegato al modulo master, che fornisce il segnale in modalità loop al resto dei moduli. Nell'interfaccia web di configurazione ad ogni transponder è assegnato un UB. In questo modo si ottiene un'installazione più pulita e ordinata, che sarà più semplice e veloce da modificare.

Dettagli di montaggio

CONFIGURAZIONE DELLA CENTRALE TRAMITE CAVO ETHERNET

L'IP dell'unità deve essere noto per accedere alla sua interfaccia web di controllo. Per impostazione predefinita, questo codice è stampato sull'etichetta posteriore.

  1. Collega il PC direttamente alla porta ETH1 del modulo con un cavo Ethernet.
  2. Configura l'indirizzo IP del PC sulla stessa sotto rete del modulo.
