DTKom broadband multiband amplifier 5 inputs FM-BIII-21...36-38...69-UHF

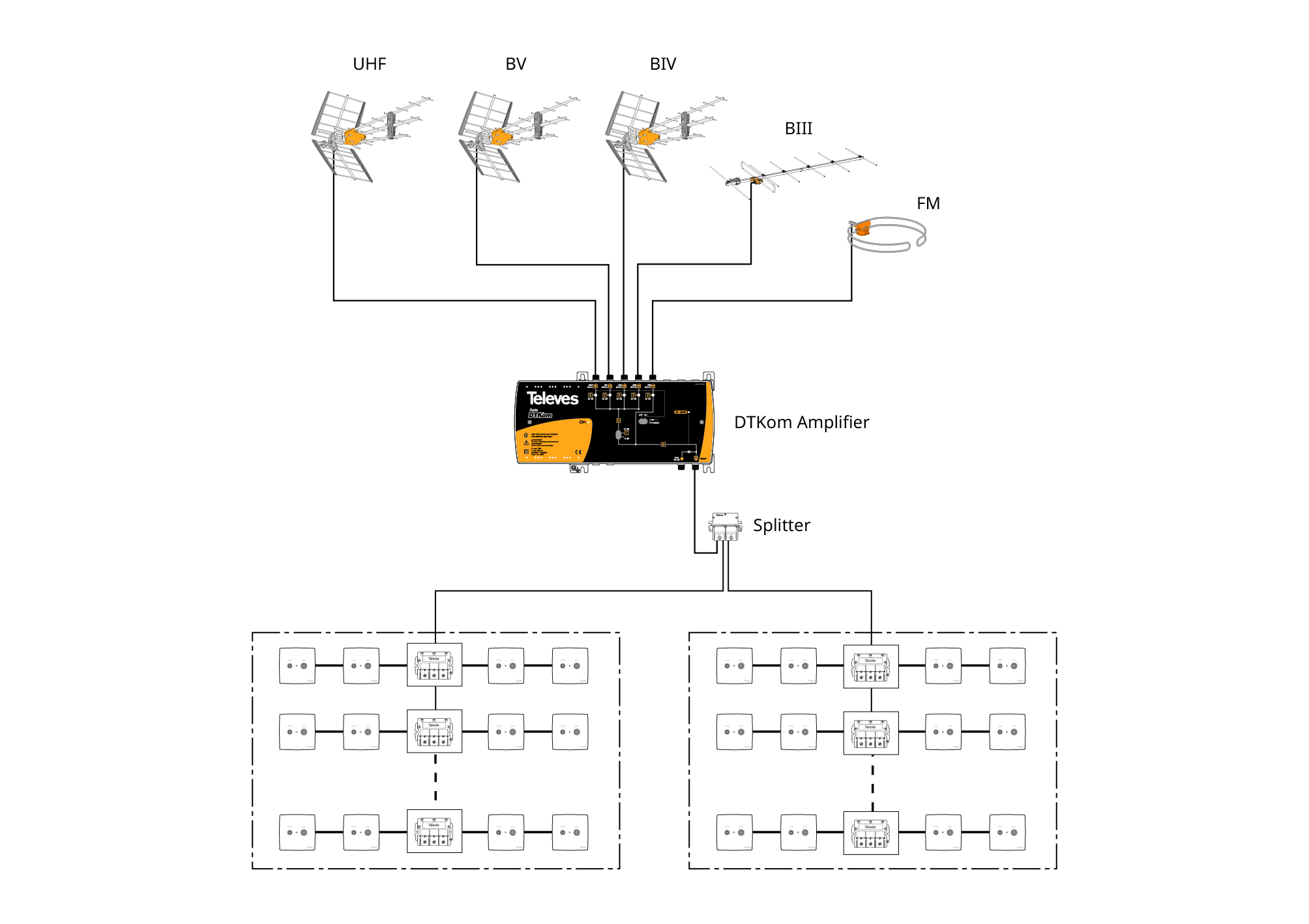

High-power multiband amplifier with multiple controls on the front end, which design uses components that minimize the total noise figure. Equipped with 5 inputs (FM-BIII-21...36-38...69-UHF). The UHF band is divided in 2 of the inputs, which is useful in two-repeater reception installations since it allows an appropriate filtering of the channels for each of them.
RED compliant
- Separate amplification minimizes intermodulation between bands and provides high output levels
- Designed using Push-Pull technology, which guarantees levels in the 123 dBμV range for terrestrial signals.
- Includes a high-performance low-power consumption switch-mode power supply
- High-screening Zamak chassis The design facilitates appropriate cooling
- Switch for pre-amplifier or BOSS system powering
- Switched configurable gain (high/low), and high output level
- Intuitive front cover, including adjustments and block diagram
- Output signal LED indicator
| Bands |
| ||||||
|---|---|---|---|---|---|---|---|
| Frequency range | MHz |
| |||||
| High gain | dB |
| |||||
| Low gain | dB |
| |||||
| Gain adjustment range | dB |
| |||||
| Noise figure | dB |
| |||||
| Output level EN50083 IMD2 2tones -60dB | dBµV |
| |||||
| Output level EN50083 IMD3 2tones -60dB | dBµV | 125 | |||||
| Output level DIN45004B | dBµV | 123 | |||||
| Output level EN50083 IMD3 2tones -60dB | dBµV | 120 | |||||
| Max. power consumption | W | 9.6 | |||||
| Max. current | mA | 195 | |||||
| Current consumption | mA | 196 | |||||
| Max power consumption (Inputr powering OFF) | W | 5.8 | |||||
| Max power consumption (Inputs powering ON) | W | 9.6 | |||||
| Input voltage | Vac | 110 ... 230 | |||||
| Mains frequency | 50 Hz / 60 Hz | ||||||
| Number of inputs | 5 | ||||||
| Number of outputs | 1 | ||||||
| Connectors | "F" type | ||||||
| Operating temperature | °C | -5 ... 45 | |||||
| Protection index (IP) | 20 |
Physical data
Net weight: 1,833 g
Gross weight: 2,150 g
Width: 280 mm
Height: 141 mm
Depth: 50 mm
Main product weight: 1,833 g
Packing
Box 1 Units
Bucket 17 Units
