EuroSwitch/NevoSwitch Quattro amplifier 27/31 dB, 5 inputs (1 satellite)
- High output level
- Switch for the selection of whether or not to power the terrestrial pre-amplifiers (VDC or OFF)
- Gain (20 dB) and slope (12 dB) individual adjustment
- Power feeding through the VL input/output
- Very compact
- Made of zamak
- Input and output colour identification
- 12/18 V power supply
- Low power consumption
| Number of inputs | 5 | |||
|---|---|---|---|---|
| Number of outputs | 5 | |||
| Bands |
| |||
| Frequency range | MHz |
| ||
| Output level | dBµV |
| ||
| Gain | dB |
| ||
| Gain adjustment range | dB | 0 ... 15 | ||
| Slope regulation | dB | 0 ... 12 | ||
| Isolation | dB | > 25 | ||
| Powering | Vdc | 12 ... 18 | ||
| Max current consumption (@12V) | mA | 400 | ||
| Max current consumption (@18V) | mA | 265 | ||
| Max. power consumption | W | 4.8 | ||
| Operating temperature | °C | -5 ... 45 | ||
| Protection index (IP) | 20 |
Physical data
Net weight: 366 g
Gross weight: 366 g
Width: 137 mm
Height: 121 mm
Depth: 29 mm
Main product weight: 358 g
Packing
Box 1 Units
| tlv_reflog | MS530VGQ | |||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| tlv_tabla_especificaciones |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_ean | 8424450173398 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_dim_product_x | 137 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_dim_product_x_label | Width | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_dim_product_x_unit | mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_dim_product_y | 121 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_dim_product_y_label | Height | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_dim_product_y_unit | mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_dim_product_z | 29 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_dim_product_z_label | Depth | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_dim_product_z_unit | mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_weight_product_label | Main product weight | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_weight_product | 358 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_weight_product_unit | g | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_gross_weight_label | Gross weight | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_gross_weight | 366 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_gross_weight_unit | g | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_net_weight_label | Net weight | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_net_weight_unit | g | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_net_weight | 366 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_1_type_pack | Box | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_1_type_pcs_pack | Units | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_1_pcs_pack | 1 |

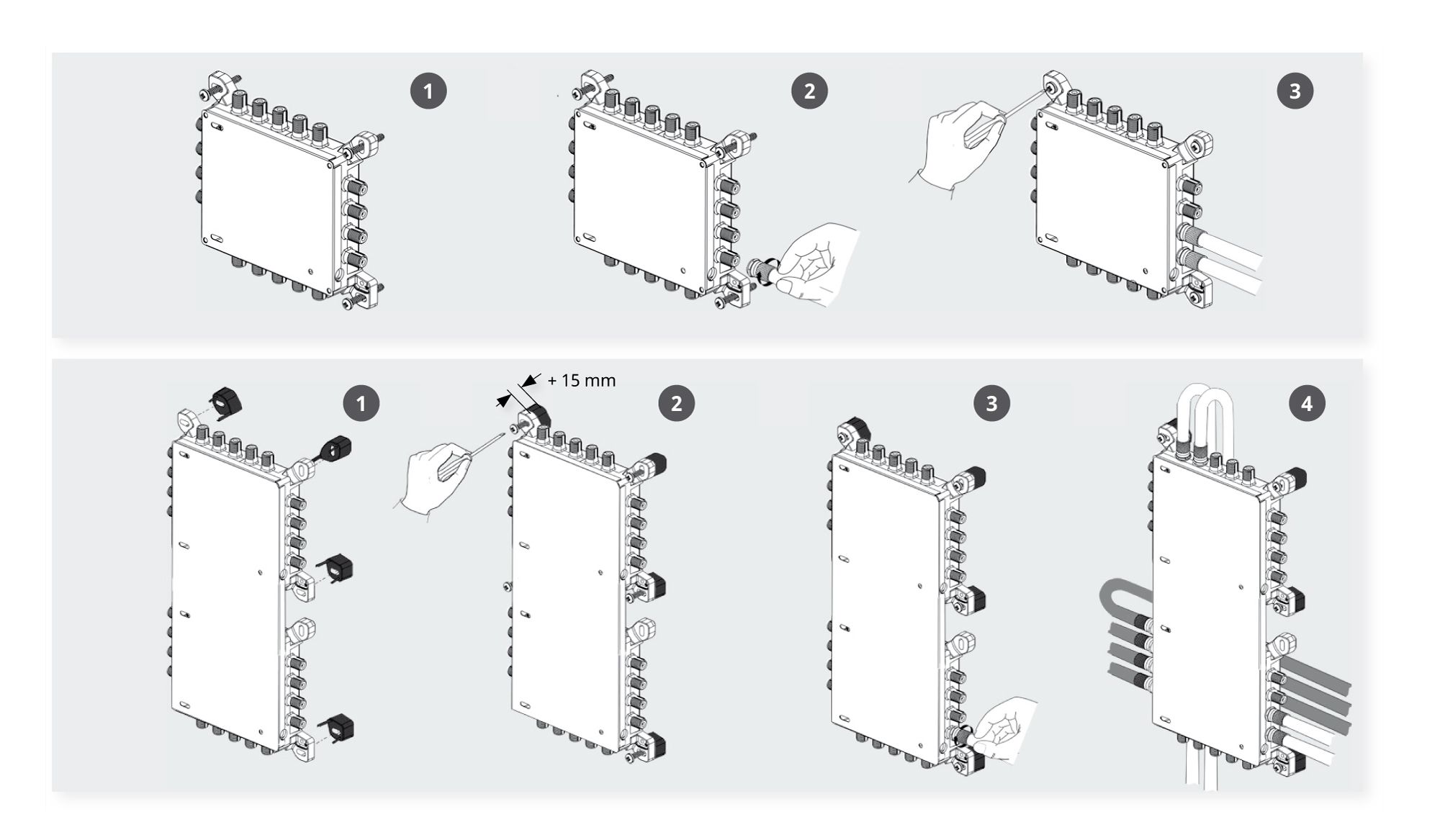

Mounting details
-
AutoCAD drawing
714509 - Amplificador_5x5_G27_25_dB_10_Sin_CAD07180343.dwg
(0.13 MB) -
AutoCAD drawing
714509_CAD04230004.dwg
(0.88 MB) -
User Manual
MUS12190007_000_ES-EN-FR-IT-DE-PL-RU-PT-AR.pdf
(1.52 MB) -
Technical specifications
technical_specifications_en_US_TEC07220001_714509.pdf
(0.11 MB) -
Product release brochure
BRO_EUROSWITCH_2024_EN_PLA07240001.pdf
(6.24 MB) -
Product Sheet
714509_en_US_product_sheet_PSH01232533_714509.pdf
(0.12 MB) -
Declaration of Conformity
DOC09230032_0_714509.pdf
(0.21 MB)
