Conector RJ45 macho pass through UTP Cat 6 para cabos de dados
Conector macho RJ45 pass-through para cabos par de cobre cat.6. O sistema pass-through facilita e torna mais fiável a ligação. Os pares são inseridos no conector e passam através do mesmo. Desta forma temos a certeza que todos os condutores passam pelos terminais, posteriormente o excesso será cortado automaticamente durante o processo de cravação.
A probabilidade de erro é minimizada, pois o facto dos pares saírem pela extremidade do conector permite uma verificação visual da ligação, garantindo que a ordem está de acordo a norma TIA escolhida.
É fornecido em caixa plástica profissional.
- Menor taxa de rejeição: a parte sobrante dos pares que saem pela extremidade do conector, é cortada, garantindo o comprimento certo obtendo sempre uma ligação fiável
- Melhores valores de NEXT: ao encaixar os pares até a extremidade do conector, o entrançamento é garantido, reduzindo o risco de obter valores de NEXT inferiores
- Proporciona uma segurança extra devido a uma fácil verificação da ligação
- Garante inúmeras ligações sem perdas acrescidas
- Compatível com Cat 6 ou inferiores
- Para efetuar a montagem é necessário recorrer a uma ferramenta de cravar RJ45 macho pass-throught com corte automático (Ref. 209802)
- Terminais "pinos" banhados a ouro de 50 mícrones
O que é o RJ45?
O RJ45 é um conector habitualmente utilizado para redes de cablagem estruturado. Dotado com até 8 pinos de ligação, aconsselhado para cabos de dados (8 fios), e para cabos telefónicos (2 fios). Utiliza-se de forma habitual nas redes com standards TIA/EIA-568-B.
Compatibilidade conectores RJ45 com cabos Par de Cobre Televés:
| Referência | 219602 | 219701 | 219910 | 212201 | 2123 | 212302 | 212305 | 212310 | 212101 | 219302 | 219312 | 219322 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Conectores fêmeas |
209901/209907 | OK | OK | OK | OK | OK | OK | OK | OK | X | X | X | X |
| 209905 | OK | OK | OK | OK | OK | OK | OK | OK | X | X | X | X | |
| 209921/209925 | OK | OK | OK | OK | OK | OK | OK | OK | X | X | OK | X | |
| 209926 | OK | OK | OK | OK | OK | OK | OK | OK | X | X | OK | X | |
| 209903 | OK* | OK* | OK* | OK* | OK* | OK* | OK* | OK* | OK | X | X | X | |
| 209923 | OK* | OK* | OK* | OK* | OK* | OK* | OK* | OK* | OK | OK | OK* | OK | |
| 209929/209501 | OK* | OK* | OK* | OK* | OK* | OK* | OK* | OK* | OK | OK | OK* | OK | |
| Conectores machos |
209902 | OK | OK | OK | OK | OK | OK | OK | OK | X | X | X | X |
| 209961/209962 | OK | OK | OK | OK | OK | OK | OK | OK | X | X | X | X | |
| 209904 | OK* | OK* | OK* | OK* | OK* | OK* | OK* | OK* | OK | X | X | X | |
| 209906 | OK | OK | OK | OK | OK | OK | OK | OK | X | X | X | X | |
| 209965/209966 | OK | OK | OK | OK | OK | OK | OK | OK | X | X | X | X | |
| 209922 | OK* | OK* | OK* | OK* | OK* | OK* | OK* | OK* | X | X | OK | X | |
| 209924 | OK* | OK* | OK* | OK* | OK* | OK* | OK* | OK* | OK* | OK | OK* | OK | |
OK Compatível
OK* Compatível, mas existem opções melhores
X Incompatível
** Compatível mecanicamente
| Modelo de conector de dados | Macho | |
|---|---|---|
| Tipo de conector de dados | RJ45 | |
| Categoria | Cat 6 | |
| Tipo de blindagem | UTP | |
| Material de carcaça | Policarbonato | |
| Tensão máxima | Vac | 125 |
| Corrente máxima | A | 1,5 |
| Resistência de contacto | mΩ | 20 |
| Resistência de isolamento | MΩ | 500 |
| Rigidez dieléctrica (60Hz/1min) | Vac | 1000 |
| Tipo de conductor AWG | 26 ... 23 | |
| Ferramenta especial necessária | Sim | |
| Durabilidade (Nº de conexões) | 750 | |
| Reutilizável | Não | |
| Saída do cabo | 180º |
Dados físicos
Peso líquido: 1 g
Peso bruto: 1 g
Largura: 11 mm
Altura: 21 mm
Profundidade: 10 mm
Peso do produto principal: 1 g
Embalagem
Caixa de plástico 50 uni.
| tlv_tags | O que é o RJ45?O RJ45 é um conector habitualmente utilizado para redes de cablagem estruturado. Dotado com até 8 pinos de ligação, aconsselhado para cabos de dados (8 fios), e para cabos telefónicos (2 fios). Utiliza-se de forma habitual nas redes com standards TIA/EIA-568-B. Compatibilidade conectores RJ45 com cabos Par de Cobre Televés:
OK Compatível |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| tlv_reflog | CAT6S-U-D | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_tabla_especificaciones |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_diferencias | Conector (50 uds) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_ean | 8424450267783 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_dim_product_x | 11 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_dim_product_x_label | Largura | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_dim_product_x_unit | mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_dim_product_y | 21 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_dim_product_y_label | Altura | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_dim_product_y_unit | mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_dim_product_z | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_dim_product_z_label | Profundidade | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_dim_product_z_unit | mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_weight_product_label | Peso do produto principal | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_weight_product | 1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_weight_product_unit | g | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_gross_weight_label | Peso bruto | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_gross_weight | 1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_gross_weight_unit | g | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_net_weight_label | Peso líquido | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_net_weight_unit | g | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_net_weight | 1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_1_type_pack | Caixa de plástico | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_1_type_pcs_pack | uni. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_1_pcs_pack | 50 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

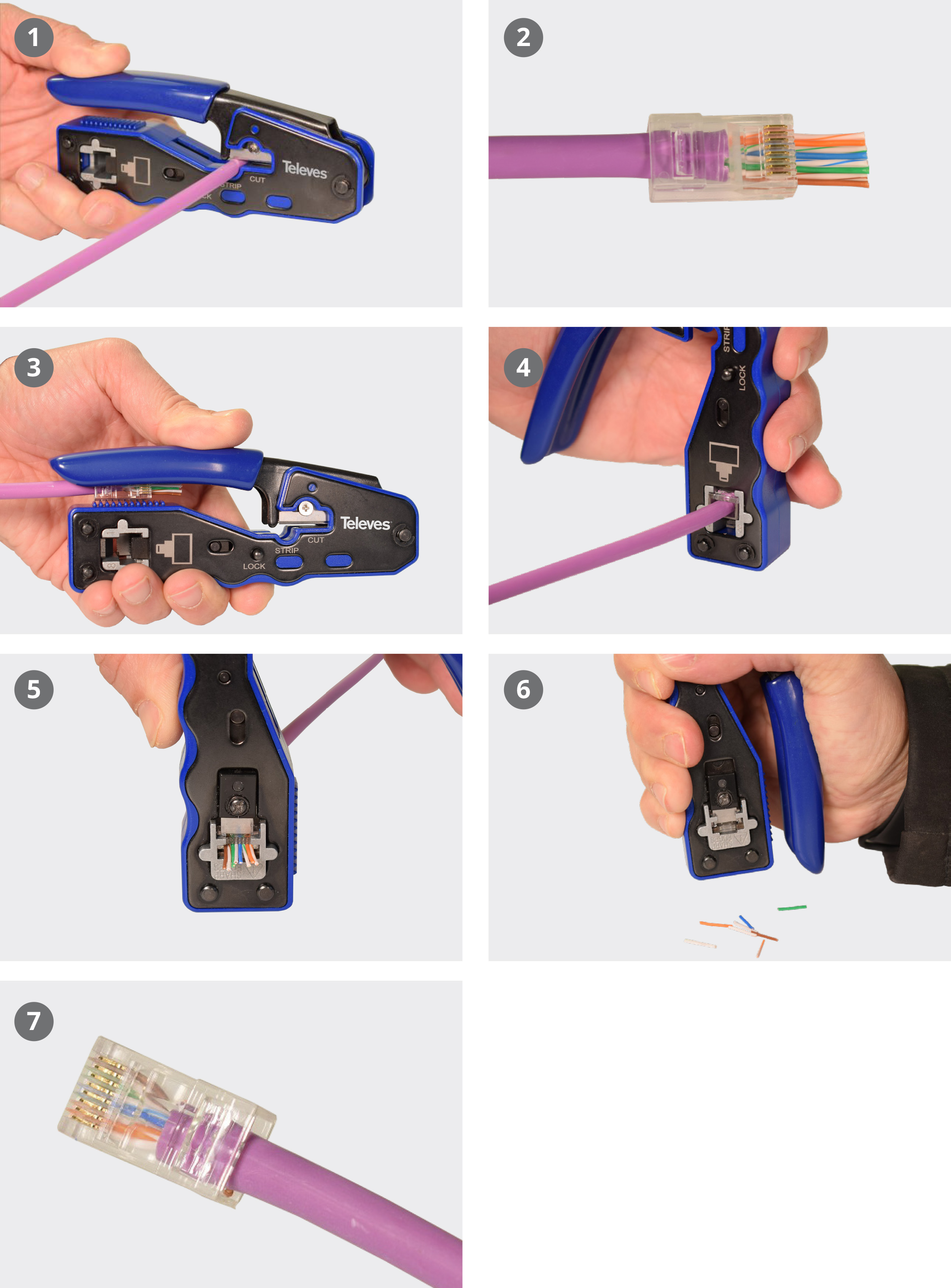

Detalhes da montagem
-
