NevoSwitch 9 entradas QUAD- 32 saídas
Quando a qualidade importa

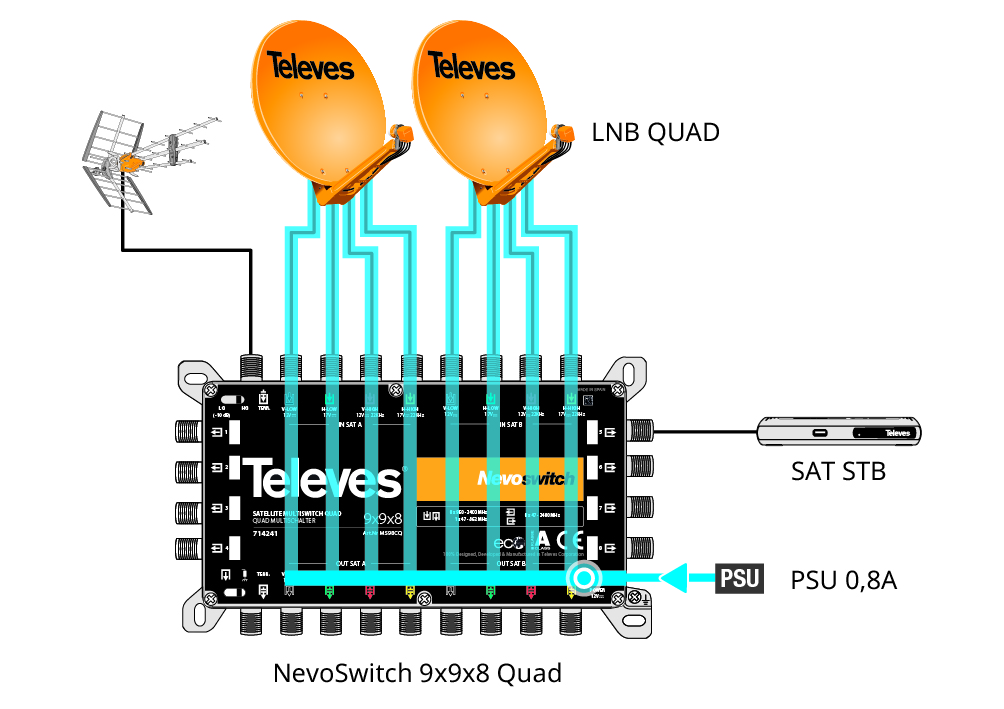

Através de um simples switch, pode-se utilizar como terminal (tipologia em estrela) ou cascata.
- Interruptor Low Gain (LG) / High Gain (HG) de 10dB para atenuar o sinal de entrada satélite para cada grupo de 8 utilizadores
- Com gerador de 22kHz que os torna compatíveis com LNBs Quad
- Compatível com aplicações de canal de retorno
- Desenho, qualidade e fabrico europeu
- Muito compacto
- Fabricado em zamak
- Identificação de cores na entrada e saída
- Modo ECO disponível
- Comutador para utilização em cascata ou terminal
- Alimentação a 12V
- Consumo reduzido
| Numero de entradas | 9 | |
|---|---|---|
| Número de saídas em cascata | 9 | |
| Numero de saidas de utilizador | 32 | |
| Margem de frequências TERR. | MHz | 88 ... 862 |
| Margem de frequências SAT. | MHz | 950 ... 2400 |
| Nível de entrada TERR. | dBμV | 90 |
| Nível de entrada SAT. | dBμV | 112 |
| Perdas de passagem TERR. | dB | 8 |
| Perdas de passagem SAT. | dB | 8 ... 18 |
| Perdas de derivação 1...8 TERR. | dB | 4 |
| Perdas de derivação 1...8 SAT. | dB | 0 |
| Perdas de derivação 9...16 TERR. | dB | 6 |
| Perdas de derivação 9...16 SAT. | dB | 4 |
| Perdas de derivação 17...24 TERR. | dB | 8 |
| Perdas de derivação 17...24 SAT. | dB | 8 |
| Perdas de derivação 25...32 TERR. | dB | 10 |
| Perdas de derivação 25...32 SAT. | dB | 12 |
| Isolamento H/V | dB | > 30 |
| Isolamento usuario | dB | > 25 |
| Alimentação | Vdc | 12 |
| Corrente máxima (PSU - LG) | mA | 335 |
| Corrente máxima (PSU - HG) | mA | 395 |
| Corrente máxima (STB) | mA | 35 |
| Temperatura de trabalho | °C | -5 ... 45 |
| Índice de protecção | 20 |
Dados físicos
Peso líquido: 2.500 g
Peso bruto: 2.645 g
Largura: 208 mm
Altura: 519 mm
Profundidade: 30 mm
Embalagem
Caixa 1 uni.
| Numero de entradas | 9 | |
|---|---|---|
| Número de saídas em cascata | 9 | |
| Numero de saidas de utilizador | 32 | |
| Margem de frequências TERR. | MHz | 88 ... 862 |
| Margem de frequências SAT. | MHz | 950 ... 2400 |
| Nível de entrada TERR. | dBμV | 90 |
| Nível de entrada SAT. | dBμV | 112 |
| Perdas de passagem TERR. | dB | 8 |
| Perdas de passagem SAT. | dB | 8 ... 18 |
| Perdas de derivação 1...8 TERR. | dB | 4 |
| Perdas de derivação 1...8 SAT. | dB | 0 |
| Perdas de derivação 9...16 TERR. | dB | 6 |
| Perdas de derivação 9...16 SAT. | dB | 4 |
| Perdas de derivação 17...24 TERR. | dB | 8 |
| Perdas de derivação 17...24 SAT. | dB | 8 |
| Perdas de derivação 25...32 TERR. | dB | 10 |
| Perdas de derivação 25...32 SAT. | dB | 12 |
| Isolamento H/V | dB | > 30 |
| Isolamento usuario | dB | > 25 |
| Alimentação | Vdc | 12 |
| Corrente máxima (PSU - LG) | mA | 335 |
| Corrente máxima (PSU - HG) | mA | 395 |
| Corrente máxima (STB) | mA | 35 |
| Temperatura de trabalho | °C | -5 ... 45 |
| Índice de protecção | 20 |
Embalagem
Caixa 1 uni.
