LNB offset Twin 2 saídas: HA/VA/HB/VB
Fornecida em embalagem individual.
- Desenho com impacto visual mínimo e com uma carcaça de reduzido tamanho
- Alto ganho
- Baixa figura de ruido
- Grande linearidade e equalização estudada
- Discriminação alta entre polaridades
- Grau de protecção muito elevado IP66
- Válidos para temperaturas extremas
- Peso reduzido
- Compatível com suportes de 40mm
- Baixo consumo
- Alimentação através do receptor o do multiswitch
- Ligações simples

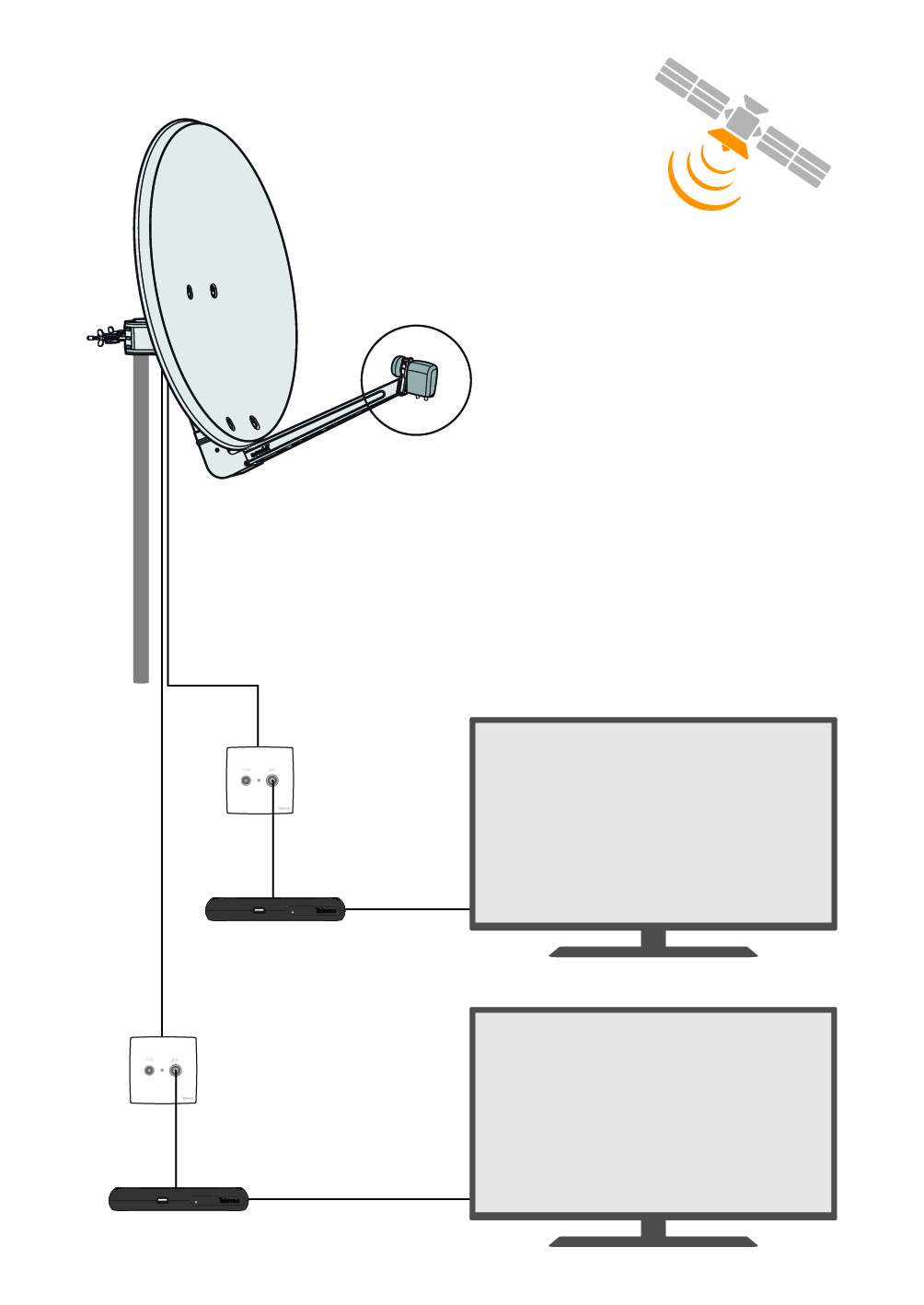

- Compatível com soluções multi-satélite
| Margem de frequências | GHz | 10,7 ... 12,75 |
|---|---|---|
| Control polar Horizontal | Vdc | 15 ... 20 |
| Control polar Vertical | Vdc | 12 ... 14 |
| Margem de frequências de saída | MHz | 950 ... 2150 |
| Frequência Osc. Local 0KHz | GHz | 9,75 |
| Frequência Osc. Local 22KHz | GHz | 10,6 |
| Ganho | dB | 60 |
| Figura de ruido | dB | 0,3 |
| Estabilidade Osc. Local | MHz | -1,5 ... 1,5 |
| Discriminação polaridade | dB | > 20 |
| Ruído de fase (@10 Khz) | dBc | -75 |
| Alimentação | Vdc | 12 ... 20 |
| Corrente máxima | mA | 120 |
| Impedância | Ω | 75 |
| Conectores | "F" fêmea | |
| Diâmetro de suporte LNB | mm | 40 |
| Temperatura de trabalho | °C | -30 ... 60 |
Dados físicos
Peso líquido: 286 g
Peso bruto: 286 g
Largura: 149 mm
Altura: 112 mm
Profundidade: 63 mm
Peso do produto principal: 278 g
Embalagem
Caixa 1 uni.
Caixade cartão 30 uni.
Palete 540 uni.
| Margem de frequências | GHz | 10,7 ... 12,75 |
|---|---|---|
| Control polar Horizontal | Vdc | 15 ... 20 |
| Control polar Vertical | Vdc | 12 ... 14 |
| Margem de frequências de saída | MHz | 950 ... 2150 |
| Frequência Osc. Local 0KHz | GHz | 9,75 |
| Frequência Osc. Local 22KHz | GHz | 10,6 |
| Ganho | dB | 60 |
| Figura de ruido | dB | 0,3 |
| Estabilidade Osc. Local | MHz | -1,5 ... 1,5 |
| Discriminação polaridade | dB | > 20 |
| Ruído de fase (@10 Khz) | dBc | -75 |
| Alimentação | Vdc | 12 ... 20 |
| Corrente máxima | mA | 120 |
| Impedância | Ω | 75 |
| Conectores | "F" fêmea | |
| Diâmetro de suporte LNB | mm | 40 |
| Temperatura de trabalho | °C | -30 ... 60 |
Dados físicos
Peso líquido: 278 g
Peso bruto: 278 g
Largura: 149 mm
Altura: 112 mm
Profundidade: 63 mm
Peso do produto principal: 278 g
Embalagem
Blister 1 uni.
Contentor 34 uni.
