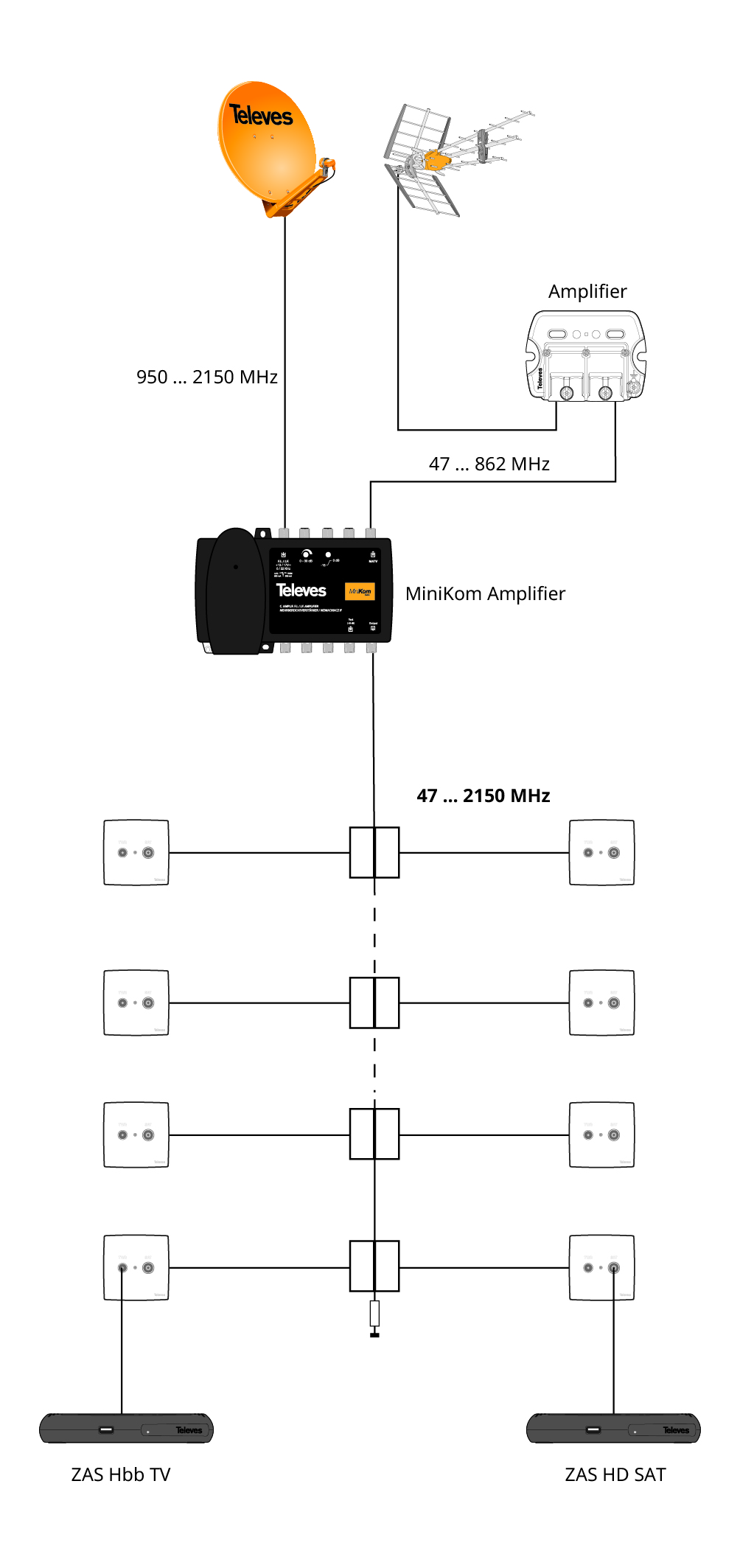

MiniKom F broadband multiband amplifier 2 inputs: VHF/UHF-SAT (Terrestrial mix)
- SAT signal amplification and passive terrestrial signal mixing with low through losses
- PIN diode technology SAT attenuator
- Power selection switch for LNB: local or remote. In local mode, both band and polarity can be configured using another two switches.
- High-screening Zamak chassis
- “F” connectors
- SAT equalizer
- Output signal LED indicator
- Test output (-30 dB)
- Can be wall-mounted using screws
| Frequency margin | MHz | 950... 2150 | 47... 862 | |
| Gain | dB | 39... 48 | - 1.5 | |
| Max.output level |
DIN VDE 0855/12 |
dBμV | > 122 | - |
| Gain adjustment range | dB | 0...30 | - | |
| Equalizer | dB | 0...15 | ||
| Vlnb | LOC | mA | 300 | |
| REM | 500 | |||
| Vpp | Vpp | 0,6 ± 0,1 | ||
| Mains voltage (5363 / 536310) |
V~ |
196 - 254 / 108 - 132 |
||
| Total AC consumption (5363 / 536310) | mA~ max. | 130 / 200 | ||
| W |
13,5 / 14 |
|||
| Protection Level | IP | 20 | ||
| Temperature operat. limits | ºC | -5 ... +45 | ||
Physical data
Net weight: 888 g
Gross weight: 888 g
Width: 185 mm
Height: 114 mm
Depth: 64 mm
Main product weight: 828 g
Packing
Box 1 Units
Bucket 33 Units
