7-in-1 combiner 19"-Rack installation

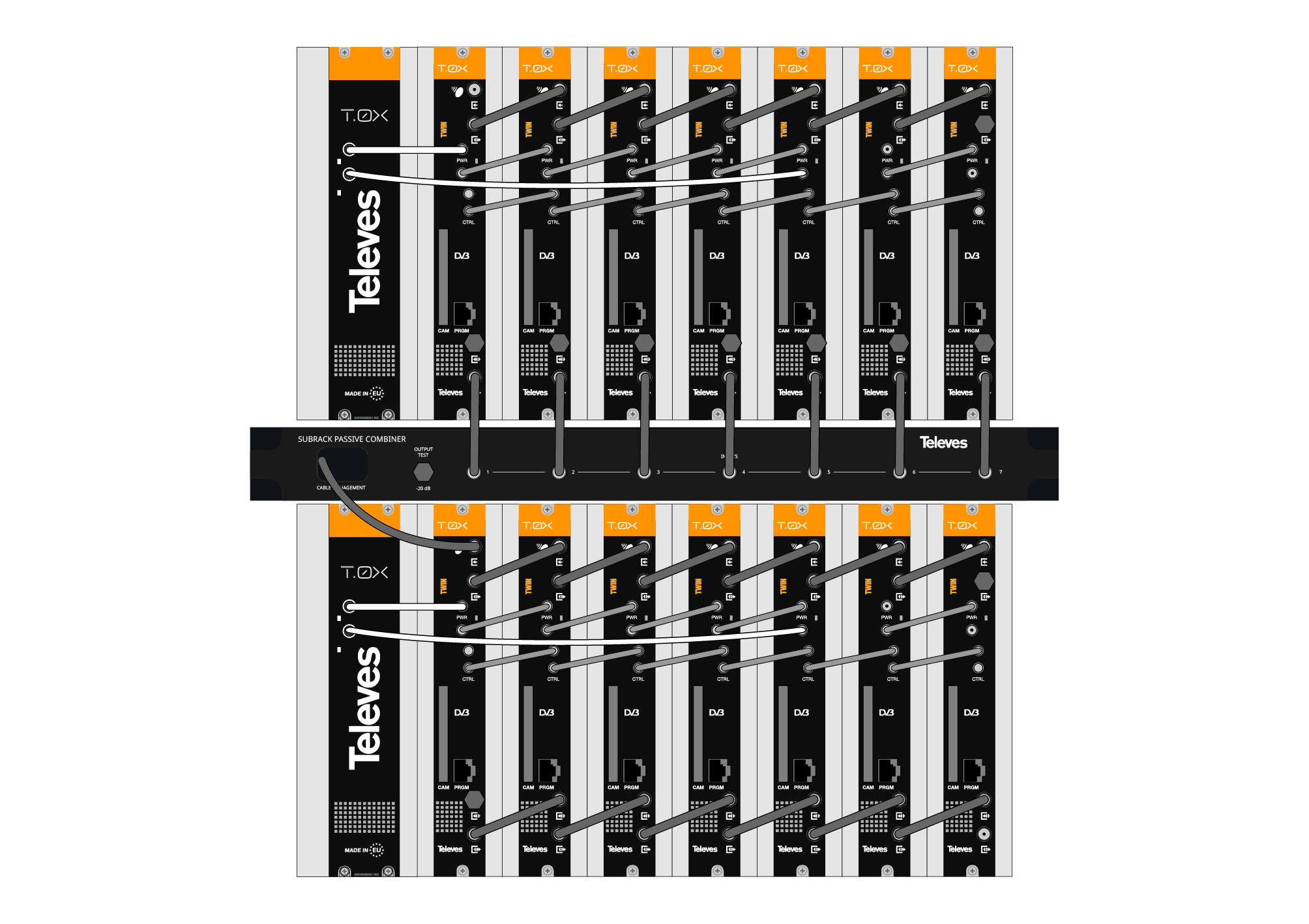

Device that allows the combination of T.0X modules without Z output loop through, providing an optimal C/N for headends with high channel density.
Ref. 565002
EAN13:
8424450181560
SKU
565002
Main features
- Equipped with a test output (-20 dB)
- High rejection among inputs
- The front panel eases connection
| Frequency range | MHz | 5 ... 40 | 40 ... 450 | 450 ... 750 | 750 ... 1000 |
| Max. insertion loss | dB | 11.5 | 11.5 | 11.8 | 12 |
| Min. isolation | dB | 20 | |||
| Test port | dB | 20 | |||
| Input/Output return loss | dB | >18 | |||
| Impedance | Ω | 75 | |||
| Protection index | IP | 20 | |||
| Operating temperature | °C / °F | -5 ... 45 / 23 ... 113 | |||
Physical data
Net weight: 1,235 g
Gross weight: 1,235 g
Width: 483 mm
Height: 45 mm
Depth: 61 mm
Main product weight: 714 g
Packing
Box 2 Units
