DTKom power-doubling line broadband multiband amplifier, controllable 1 input: Return Ch. + MATV

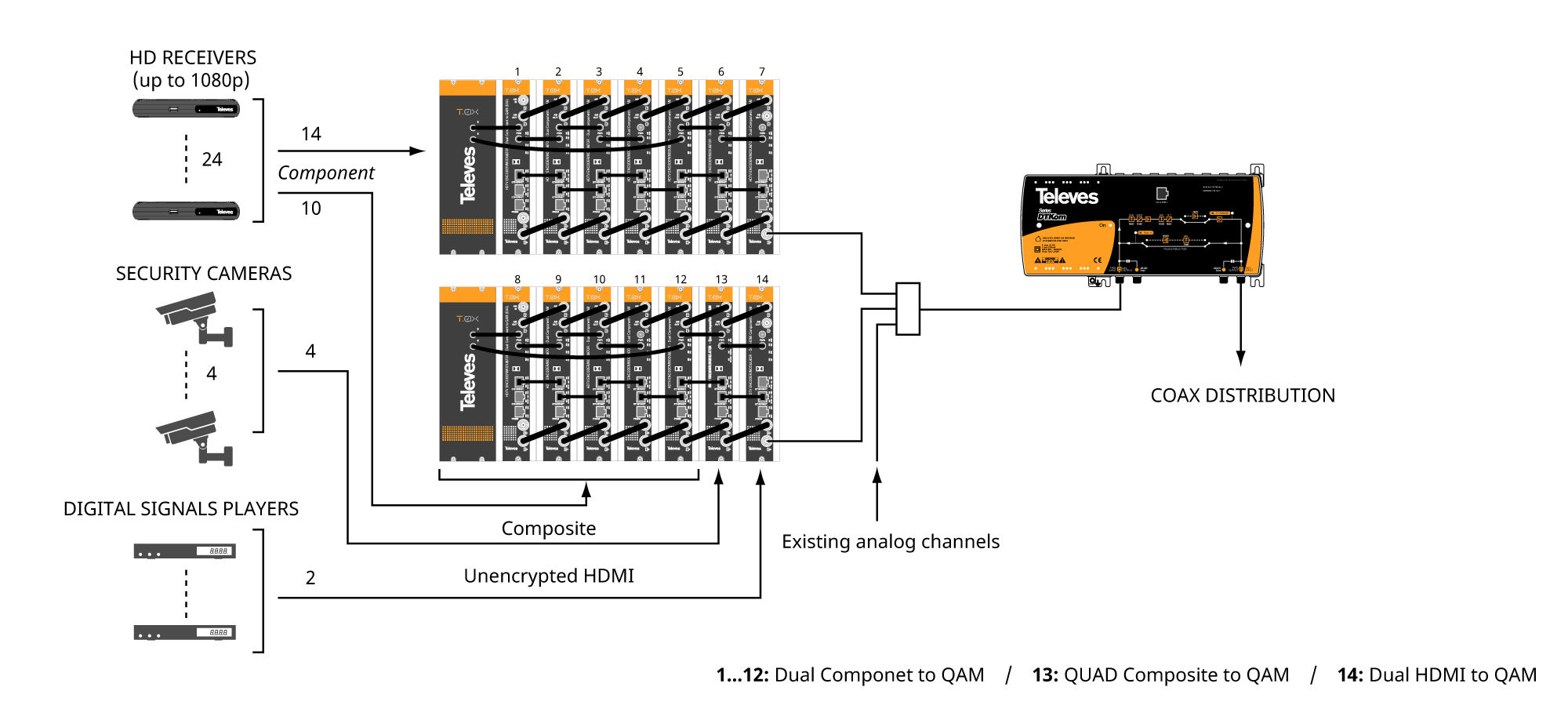

High-power multiband amplifier for CATV operator distribution. Its expanded bandwidth (49 MHz-1002 MHz) offers an user selectable gain of 30/40dB.
Equipped with switchable return channel (5 Mhz-36 MHz), which has a return gain of 28dB when active mode is selected.
The unit can be controlled local or remotely, allowing the technician to test, to modify and to save unit parameters:
- Via local, with the RJ45 front connector, using the Televes universal programmer Ref. 7234.
- Via remote, according to B_LAN standards by commands via distribution cable
- RJ45 front connection for easy access in local mode to parameter modification, using the universal programmer ref. 7234
- Forward channel up to 1 Ghz
- Passive or active return channel 5 MHz – 36 Mhz
- Designed using Power Doubling technology, which guarantees levels in the 69dBmV range for terrestrial signals.
- Includes a high-performance low-power consumption switch-mode power supply
- High-screening Zamak chassis. The design facilitates appropriate cooling
- Switched configurable gain (high/low), and high output level
- Equipped with equalizer, pre-equalizer and gain control
- Intuitive front cover, including adjustments and block diagram
- Output signal LED indicator
| Bands | MATV | Return Path | ||
| Frequency range | MHz | 49 ... 1002 | 5 ... 36 | |
| Gain | dB | 30 / 40 (selectable) | -3 / 28 (selectable) | |
| Flatness | dB | ±1.5 | ||
| Gain control range | dB | 18 | ||
| Slope control range | dB | 18 | - | |
| Regulation control range | dB | 10 | ||
| Tilt control range | dB | 10 | ||
| Noise figure | dB | 8 | 6 | |
| Output level | 42CH | dBmV | 52 | - |
| DIN 45004B | 69 | 56 | ||
| CTB, CSO, XMOD | dB | -60 | - | |
| Impedance | Ohm | 75 | ||
| Input/Output Test port level | dB | 20 (±2) | ||
| Input/Output Test port return losses | dB | 14 | 12 | |
| Operating temperature range | ºF | 14 ··· 113 | ||
| Mains voltage / frequency | V~ | 120 / 230 | ||
| Hz | 50 / 60 | |||
| Consumption | mA | 255 @120V~ 150 @230V~ | ||
| W | 15.4 | |||
| Protection index | IP | 20 | ||
Physical data
Net weight: 1,910 Gram
Gross weight: 2,470 Gram
Width: 280 Millimeter
Height: 141 Millimeter
Depth: 50 Millimeter
Main product weight: 1,850 Gram
Packing
Box 1 pcs.
