OLT512EVO module, Up to 512 subscribers
The OLT specifically developed for the Hospitality sector
The OLT512EVO Optical Line Termination has been designed to distribute IP services over optical fiber using the GPON protocol.
Specially developed for its use in the Hospitality sector, it has the powerful capability to deploy up to 16 services per ONT, allowing hotel establishments to offer a greater number of entertainment options to guests.
This headend can serve up to 64 subscribers over a single fiber in each of the PON interfaces, making it possible to connect up to 512 optical subscriber terminals in total.
The OLT512EVO is equipped with the following ports: 8xPON + 4xGbE + 4x10GbE/GbE (SFP+) + 2xGbE (administration ports). It also presents total Downstream/Upstream rates of 2.488Gbps/1.244Gbps on each GPON port.
- High availability network deployment

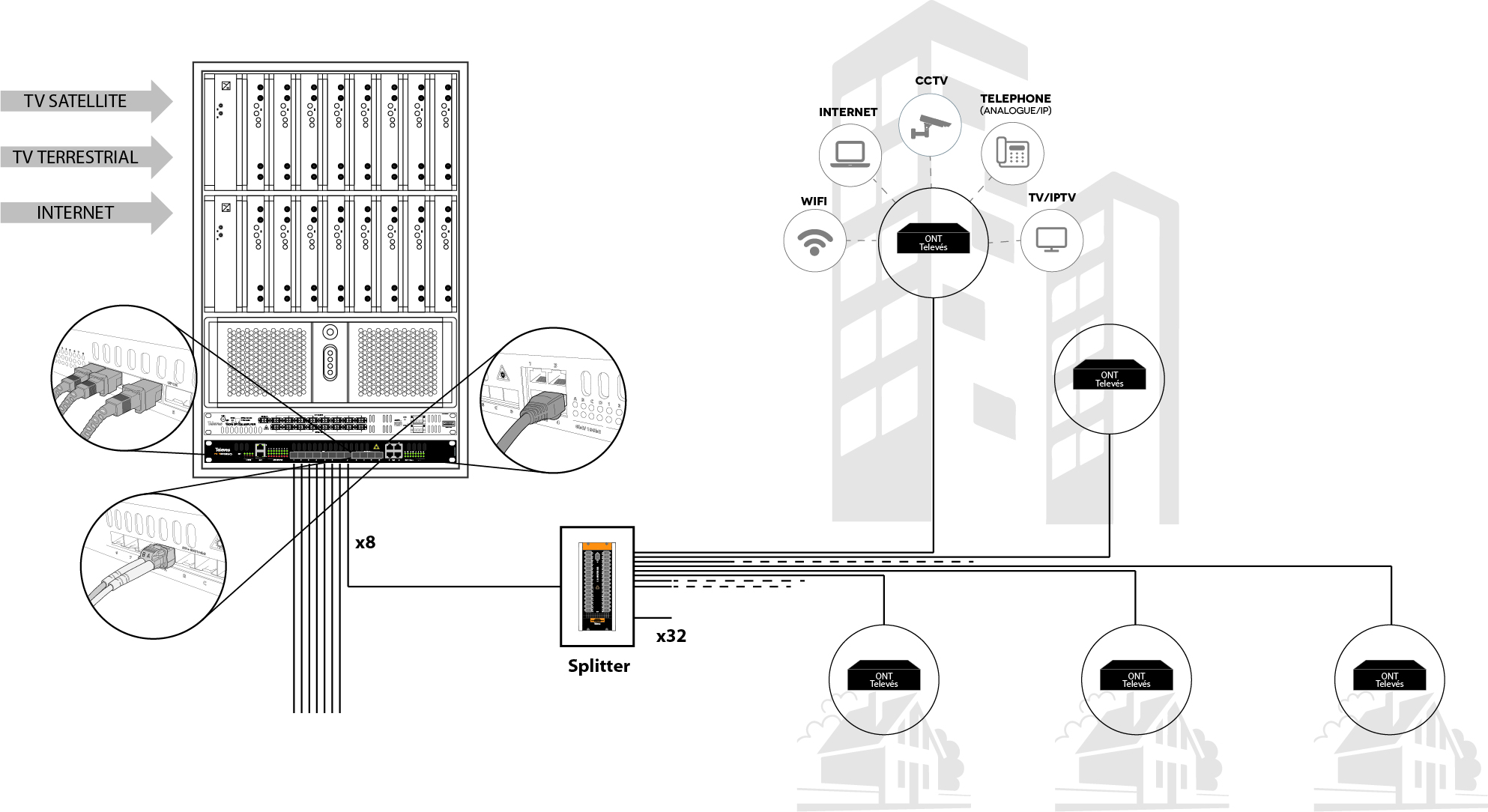

- Possibility of transporting TV signals (RFoG) and data over the same fiber
- Up to 60 km range
- Management via WEB, SNMP, CLI (Command Line Interface)
- DHCP server included
- It includes significant security features like RADIUS (Remote Authentication Dial-In User Service) authentication, TACACS+ authentication, QoS mapping and Network Access Server (NAS)
- Traffic Shaping management technique available
- It includes two Hot-swappable redundant embedded power supplies
- 100% European design, quality, and manufacturing
- Total capacity of 512 subscribers
- 8 full-duplex PON ports, with capacity of up to 64 ONT/ONU in each port
- Gigabit Ethernet ports for Uplink traffic: 4x SFP+ 10GBase-X ports / 4x 10/100/1000Base-T ports / 2x 10/100/1000Base-T ports (dedicated to administration)
- Compatible with SFP type B+ (ref. 769415) and SFP type C+ (ref. 769414 and 769413)
- Energy-Efficient Ethernet (EEE), ActiPHY and PerfectReach power management
- Adaptive FAN control and temperature control
- LED status indicators
- 19"-rack installation, 1U height
| GPON | ||
| ITU-T G.984.x recommendation (GPON - OMCI) | ||
| AES (Advanced Encryption Standard) | ||
| ITU-T G.984 FEC (Forward Error Correction) | ||
Max. number of ONT in each PON recommended | 64 | |
| Range | km | 60 |
| PON Downstream bit rate | Gbps | 2.488 |
| PON Upstream bit rate | Gbps | 1.244 |
| DBA (Dynamic Bandwidth Allocation) | ||
| IGMP | ||
| IGMPv2 e IGMPv3 | ||
| IGMP Snooping | ||
| IGMP Proxy Querier | ||
| IPv4 IGMP and IPv6 MLD | ||
| Filtering based on multicast IP addresses destination. | ||
| Up to 256 different IP addresses | ||
| L2 Switching | ||
| IEEE 802.1Q VLAN tagging | ||
| Switch Metro Ethernet | ||
| MAC addresses | <32K | |
| Loop guard | ||
| MSTP (Multiple Spanning Tree Protocol), RSTP (Rapid Spanning Tree Protocol) and STP (Spanning Tree Protocol) | ||
| L3 Switching | ||
| DHCP: support for DHCP relay packets | ||
| IPv4/IPv6 Unicast Software based on static routes | ||
| Unicast Hardware based in L3 Static Routing | ||
| OSPF v2 for IPv4 | ||
| Security | ||
| NAS (Network Access Server) | ||
| MAC-based authentication | ||
| QoS assignment | ||
| Guest VLAN | ||
| RADIUS accounting | ||
| MAC address limit | ||
| Robustness and power management | ||
| Hot-swappable redundant embedded power supplies | ||
| Cold and cool start | ||
| ActiPHY | ||
| Management | ||
| DHCP server | ||
| HTTPS/HTTP, CLI, Telnet, SSH, SSHv2 | ||
| IPv6 management | ||
| System syslog | ||
| General | ||
| Power supply | VAC | 110...230 |
| Max. power consumption | W | 48 |
| Max. current consumption | mA | 600 |
Physical data
Net weight: 5,600 g
Gross weight: 6,500 g
Width: 483 mm
Height: 44 mm
Depth: 418 mm
Main product weight: 3,900 g
Packing
Box 1 pcs.
| tlv_slogan | The OLT specifically developed for the Hospitality sector | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| tlv_reflog | OLT512EVO | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_tabla_especificaciones |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_ean | 8424450201817 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_dim_product_x | 483 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_dim_product_x_label | Width | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_dim_product_x_unit | mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_dim_product_y | 44 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_dim_product_y_label | Height | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_dim_product_y_unit | mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_dim_product_z | 418 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_dim_product_z_label | Depth | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_dim_product_z_unit | mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_weight_product_label | Main product weight | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_weight_product | 3,900 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_weight_product_unit | g | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_gross_weight_label | Gross weight | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_gross_weight | 6,500 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_gross_weight_unit | g | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_net_weight_label | Net weight | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_net_weight_unit | g | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_net_weight | 5,600 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_1_type_pack | Box | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_1_type_pcs_pack | pcs. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_1_pcs_pack | 1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Flexibility in deployment and configuration of services
Minimum restrictions in the management of network elements
The OLT512EVO can offer all the advantages of GPON technology, making it possible to have all the elements of the passive fiber optic network under control. The management of the installed devices can be done via Web, SNMP or CLI, allowing the users to choose the one that best suits their particular situation.
In order to achieve a quicker and simpler system start-up, this device allows the exchange of connected ONTs/ONUs between PONs, as they are not strictly linked to a specific one. In addition, thanks to its profile-based service provisioning capability, it allows the same services to be provided to a set of ONTs at the same time and in a single step.
User-friendliness
Simple and consistent web interface
Designed for a widespread use, the OLT512EVO features a visual, intuitive and simple-to-use interface, specially developed to meet the requirements of the hotel establishment.
Its powerful software allows a massive and centralized management of the GPON network elements, providing detailed network information in a clear and fully visible way.
Robustness and energy efficiency
Accurate operation at all times
With its remarkable hardware features, the OLT512EVO has been designed to work in the most demanding environments. It features two Hot-swappable redundant embedded power supplies with UL certification, protecting the equipment in the event of power failures and ensuring that it operates correctly.
The advanced management and energy saving capabilities of this device include Energy-Efficient Ethernet (EEE), adaptive FAN and temperature control, as well as the Cold and cool start function.
Savings on additional equipment
Optimized hardware for reduced use of peripheral devices
This compact headend provides advanced hardware features with which the acquisition of additional equipment is not essential.
Thanks to its 4 GbE ports, the installation of SFP devices is not necessary for optimal network operation. In addition, its two Hot-swappable redundant embedded power supplies contribute to the best performance of the device without the installation of an external power supply. The connection to an external router is also not necessary, as this OLT has an integrated DHCP server for the propagation of services and the configuration of the ONTs.
-
