Module Keystone RJ45 femelle type Grip FTP Cat 6A avec support pour rail DIN
Module keystone RJ45 FTP Cat 6A femelle réutilisable et facile à raccorder sans outil spécifique. Le connecteur (Réf. 209929) comprend 2 pièces qui s'accrochent entre elles, offrant ainsi la prise nécessaire au câble.
Le module intègre un support pour rail DIN standard, ce qui permet au connecteur d'être rapidement et facilement monté dans les baies, les armoires de distribution ou toute installation sur rail DIN. Le rail DIN est couramment utilisé dans les environnements industriels, commerciaux et résidentiels du fait de sa polyvalence et de sa facilité d'installation.
En outre, le module a été conçu avec un angle de 45° à la sortie, ce qui réduit la tension et la flexion du câble, évitant ainsi les dommages dus à une flexion excessive, tout en facilitant la connexion.
- Assemblage type Grip : le connecteur est composé de deux pièces qui se referment sur le câble, le serrant en place et sécurisant l'ancrage des paires
- Aucun outil nécessaire pour le sertissage : se fait par pression en fermant le connecteur
- Installation facile sur rail DIN standard, sans outils spécifiques
- Connecteur réutilisable (Réf.209929) : il peut être démonté et réassemblé sans détérioration ou perte de fonctionnalité
- Garantie de multiples liaisons sans pertes supplémentaires
- Compatible Cat 6A ou cat inférieures
- Entrée de câble frontale (180°)
- Inclinaison de 45° du module pour réduire la flexion du câble
- Table de liaison (A ou B) sur le connecteur
- Terminaisons « pin » plaquées or 50 microns
Qu'est-ce que le RJ45 ?
Le RJ45 est un connecteur utilisé par des réseaux avec câblage structuré. Il possède 8 broches de liaison, il peut se monter sur des câbles de données (8 fils), aussi bien que sur des câbles téléphoniques (2 fils). Il est généralement utilisé en réseaux TIA/EIA-568-B.
Compatibilité des connecteurs RJ45 avec les câbles de données Televés:
| Référence | 219602 | 219701 | 212201 | 2123 | 212302 | 212305 | 212310 | 212101 | 219302 | 219312 | 219322 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Connecteurs Femelles |
209901/209907 | OK | OK | OK | OK | OK | OK | OK | X | X | X | X |
| 209905 | OK | OK | OK | OK | OK | OK | OK | X | X | X | X | |
| 209921/209925 | OK | OK | OK | OK | OK | OK | OK | X | X | OK | X | |
| 209926 | OK | OK | OK | OK | OK | OK | OK | X | X | OK | X | |
| 209903 | OK* | OK* | OK* | OK* | OK* | OK* | OK* | OK | X | X | X | |
| 209923 | OK* | OK* | OK* | OK* | OK* | OK* | OK* | OK | OK | OK* | OK | |
| 209929/209501 | OK* | OK* | OK* | OK* | OK* | OK* | OK* | OK | OK | OK* | OK | |
| Connecteurs Mâles |
209902 | OK | OK | OK | OK | OK | OK | OK | X | X | X | X |
| 209961/209962 | OK | OK | OK | OK | OK | OK | OK | X | X | X | X | |
| 209904 | OK* | OK* | OK* | OK* | OK* | OK* | OK* | OK | X | X | X | |
| 209906 | OK | OK | OK | OK | OK | OK | OK | X | X | X | X | |
| 209965/209966 | OK | OK | OK | OK | OK | OK | OK | X | X | X | X | |
| 209922 | OK* | OK* | OK* | OK* | OK* | OK* | OK* | X | X | OK | X | |
| 209924 | OK* | OK* | OK* | OK* | OK* | OK* | OK* | OK* | OK | OK* | OK | |
OK Compatible
OK* Compatible, mais il y a des meilleures options
X Incompatible
** Compatibilité mécanique
| Modèle de connecteur de données | Femelle | |
|---|---|---|
| Type de connecteur de données | RJ45 | |
| Catégorie | Cat 6A | |
| Type de blindage | FTP | |
| Matériau du boîtier | Alliage de zinc | |
| Tension max. | Vac | 150 |
| Courant max. | mA | 1,5 |
| Résistance de contact | mΩ | 100 |
| Résistance d’isolation | MΩ | 500 |
| Rigidité diélectrique (60Hz/1min) | Vac | 1000 |
| Type de conducteur AWG | 26 ... 23 | |
| Outil spécial requis | Non | |
| Longévité (Nombre de connexions) | 1500 | |
| Réutilisable | Oui | |
| Sortie de câble | 180º |
Datos Físicos
Poids net: 40 g
Poids brut: 40 g
Largeur: 18 mm
Hauteur: 79 mm
Profondeur: 64 mm
Poids du produit principal: 40 g
Embalaje
Boîte 20 pièces
| tlv_tags | Qu'est-ce que le RJ45 ?Le RJ45 est un connecteur utilisé par des réseaux avec câblage structuré. Il possède 8 broches de liaison, il peut se monter sur des câbles de données (8 fils), aussi bien que sur des câbles téléphoniques (2 fils). Il est généralement utilisé en réseaux TIA/EIA-568-B. Compatibilité des connecteurs RJ45 avec les câbles de données Televés:
OK Compatible |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| tlv_reflog | CAT6ABDIN | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_tabla_especificaciones |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_ean | 8424450284551 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_dim_product_x | 18 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_dim_product_x_label | Largeur | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_dim_product_x_unit | mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_dim_product_y | 79 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_dim_product_y_label | Hauteur | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_dim_product_y_unit | mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_dim_product_z | 64 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_dim_product_z_label | Profondeur | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_dim_product_z_unit | mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_weight_product_label | Poids du produit principal | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_weight_product | 40 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_weight_product_unit | g | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_gross_weight_label | Poids brut | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_gross_weight | 40 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_gross_weight_unit | g | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_net_weight_label | Poids net | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_net_weight_unit | g | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_net_weight | 40 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_1_type_pack | Boîte | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_1_type_pcs_pack | pièces | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_1_pcs_pack | 20 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

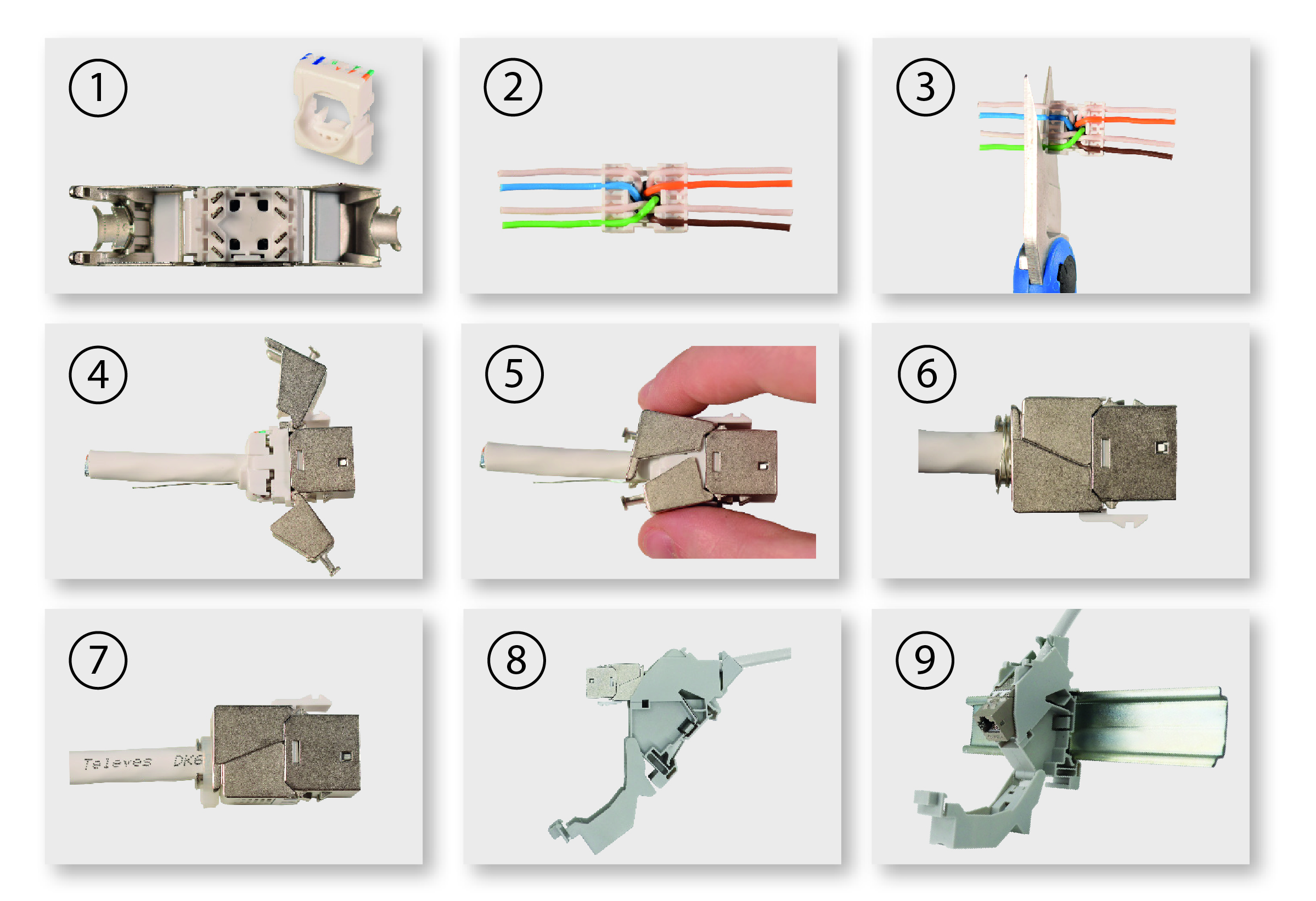

Détails du montage
