Connecteur RJ45 femelle type Grip FTP Cat 6A pour câbles de données
Connecteur RJ45 FTP Cat 6A femelle réutilisable et facile à raccorder sans outil spécifique. Le connecteur comprend 2 pièces qui s'accrochent entre elles, offrant ainsi la prise nécessaire au câble.
Livré en boîtier plastique professionnel de 10 untiés.
- Assemblage type Grip : le connecteur est composé de deux pièces qui se referment sur le câble, le serrant en place et sécurisant l'ancrage des paires
- Aucun outil nécessaire : le sertissage se fait par pression en fermant le connecteur
- Réutilisable, il peut être démonté et réassemblé sans détérioration ou perte de fonctionnalité
- Garantie de multiples liaisons sans pertes supplémentaires
- Compatible Cat 6A ou cat inférieures
- Entrée de câble frontale (180°)
- Table de liaison (A ou B) sur le connecteur
- Terminaisons « pin » plaquées or 50 microns
Qu'est-ce que le RJ45 ?
Le RJ45 est un connecteur utilisé par des réseaux avec câblage structuré. Il possède 8 broches de liaison, il peut se monter sur des câbles de données (8 fils), aussi bien que sur des câbles téléphoniques (2 fils). Il est généralement utilisé en réseaux TIA/EIA-568-B.
Compatibilité des connecteurs RJ45 avec les câbles de données Televés:
| Référence | 219602 | 219701 | 212201 | 2123 | 212302 | 212305 | 212310 | 212101 | 219302 | 219312 | 219322 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Connecteurs Femelles |
209901/209907 | OK | OK | OK | OK | OK | OK | OK | X | X | X | X |
| 209905 | OK | OK | OK | OK | OK | OK | OK | X | X | X | X | |
| 209921/209925 | OK | OK | OK | OK | OK | OK | OK | X | X | OK | X | |
| 209926 | OK | OK | OK | OK | OK | OK | OK | X | X | OK | X | |
| 209903 | OK* | OK* | OK* | OK* | OK* | OK* | OK* | OK | X | X | X | |
| 209923 | OK* | OK* | OK* | OK* | OK* | OK* | OK* | OK | OK | OK* | OK | |
| 209929/209501 | OK* | OK* | OK* | OK* | OK* | OK* | OK* | OK | OK | OK* | OK | |
| Connecteurs Mâles |
209902 | OK | OK | OK | OK | OK | OK | OK | X | X | X | X |
| 209961/209962 | OK | OK | OK | OK | OK | OK | OK | X | X | X | X | |
| 209904 | OK* | OK* | OK* | OK* | OK* | OK* | OK* | OK | X | X | X | |
| 209906 | OK | OK | OK | OK | OK | OK | OK | X | X | X | X | |
| 209965/209966 | OK | OK | OK | OK | OK | OK | OK | X | X | X | X | |
| 209922 | OK* | OK* | OK* | OK* | OK* | OK* | OK* | X | X | OK | X | |
| 209924 | OK* | OK* | OK* | OK* | OK* | OK* | OK* | OK* | OK | OK* | OK | |
OK Compatible
OK* Compatible, mais il y a des meilleures options
X Incompatible
** Compatibilité mécanique
| Modèle de connecteur de données | Femelle | |
|---|---|---|
| Type de connecteur de données | RJ45 | |
| Catégorie | Cat 6A | |
| Type de blindage | FTP | |
| Matériau du boîtier | Alliage de zinc | |
| Tension max. | Vac | 150 |
| Courant max. | A | 1,5 |
| Résistance de contact | mΩ | 20 |
| Résistance d’isolation | MΩ | 500 |
| Rigidité diélectrique (60Hz/1min) | Vac | 1000 |
| Type de conducteur AWG | 26 ... 23 | |
| Outil spécial requis | Non | |
| Longévité (Nombre de connexions) | 1500 | |
| Réutilisable | Oui | |
| Sortie de câble | 180º |
Datos Físicos
Poids net: 22 g
Poids brut: 22 g
Largeur: 16 mm
Hauteur: 23 mm
Profondeur: 38 mm
Poids du produit principal: 22 g
Embalaje
Boite en plastique 10 pièces
| tlv_tags | Qu'est-ce que le RJ45 ?Le RJ45 est un connecteur utilisé par des réseaux avec câblage structuré. Il possède 8 broches de liaison, il peut se monter sur des câbles de données (8 fils), aussi bien que sur des câbles téléphoniques (2 fils). Il est généralement utilisé en réseaux TIA/EIA-568-B. Compatibilité des connecteurs RJ45 avec les câbles de données Televés:
OK Compatible |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| tlv_reflog | CAT6AB-F | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_tabla_especificaciones |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_ean | 8424450209837 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_dim_product_x | 16 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_dim_product_x_label | Largeur | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_dim_product_x_unit | mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_dim_product_y | 23 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_dim_product_y_label | Hauteur | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_dim_product_y_unit | mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_dim_product_z | 38 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_dim_product_z_label | Profondeur | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_dim_product_z_unit | mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_weight_product_label | Poids du produit principal | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_weight_product | 22 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_weight_product_unit | g | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_gross_weight_label | Poids brut | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_gross_weight | 22 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_gross_weight_unit | g | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_net_weight_label | Poids net | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_net_weight_unit | g | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_net_weight | 22 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_1_type_pack | Boite en plastique | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_1_type_pcs_pack | pièces | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_1_pcs_pack | 10 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

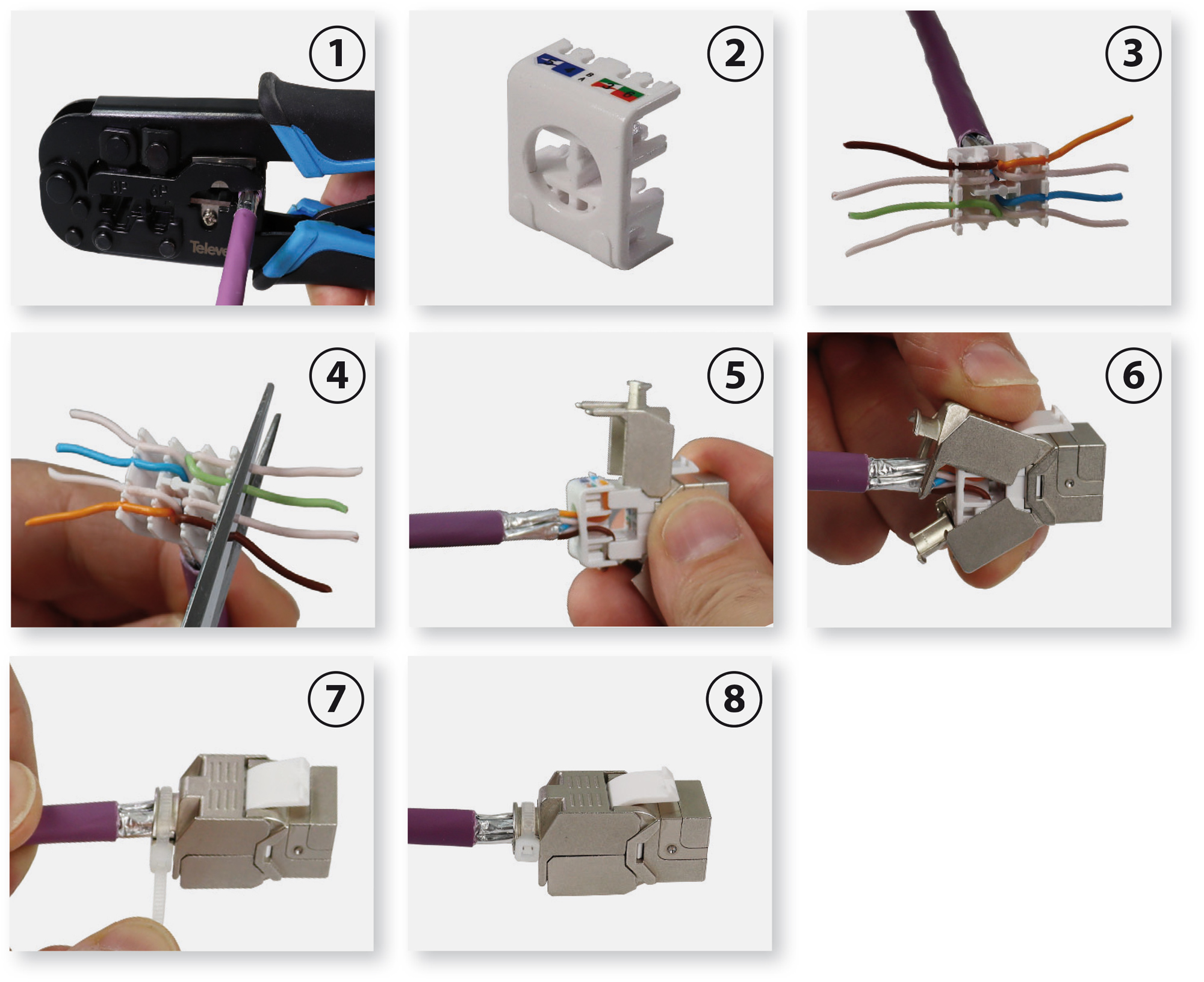

Détails du montage
