Amplificateur Multibande MiniKom "F", double ligne 2 entrées: V.Retour/VHF/UHF/BIS1-BIS2

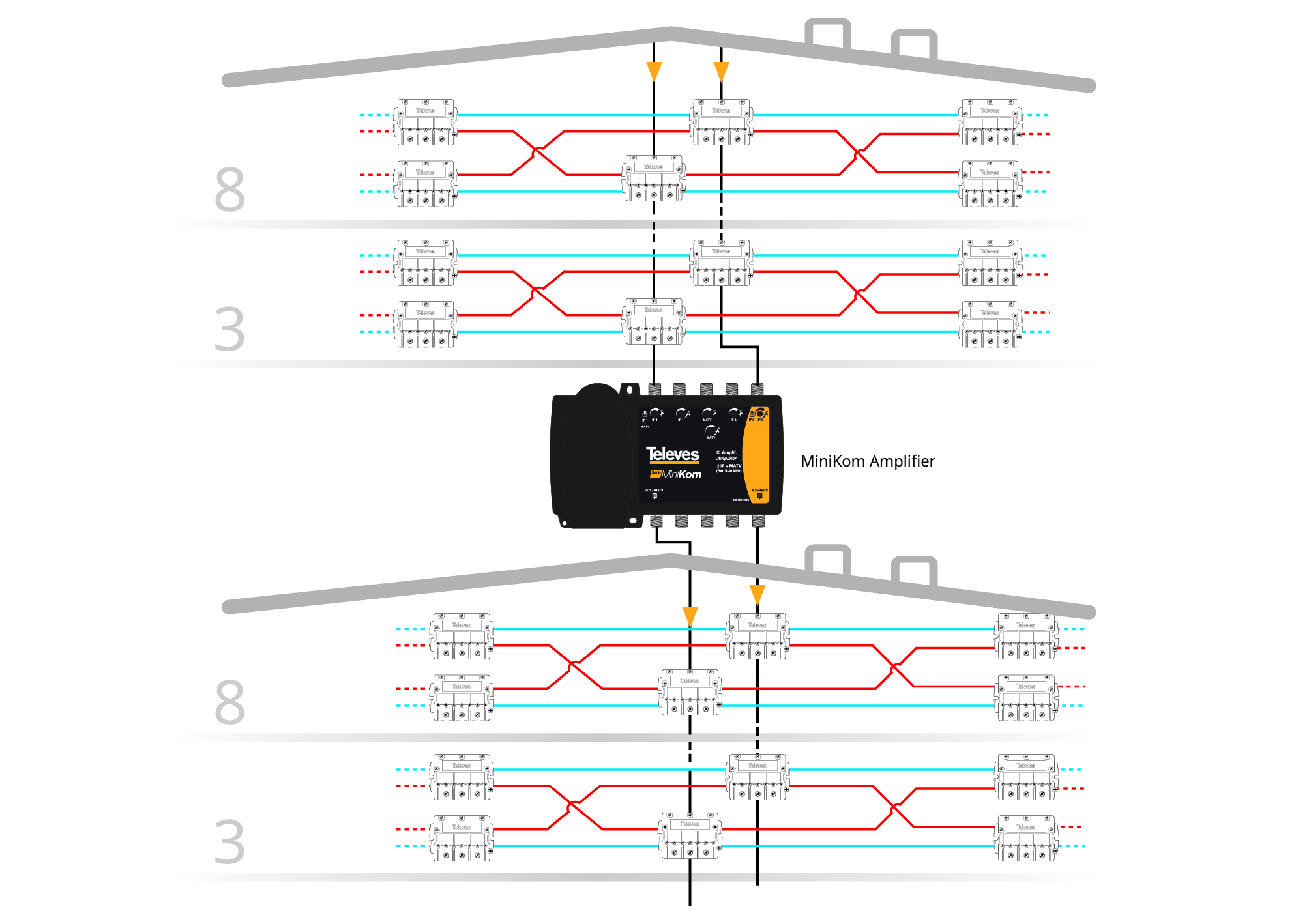

Cette station a été spécialement conçue pour réamplifier une installation ICT, où la partie terrestre est commune aux deux bandes.
- Entrées indépendantes pour chaque descentes satellites (BIS)
- Extraction de la MATV d'une des entrées pour la répartir sur les deux sorties
- Contrôle d'atténuation et d'égalisation BIS pour chaque entrée
- Contrôle d'atténuation et d'égalisation MATV
- Chassis à blindage élevé, fabriqué en Zamak
- Connecteurs F
- LED témoin de signal en sortie
- Fixation murale
| Bandes |
| ||||
|---|---|---|---|---|---|
| Bande passante | MHz |
| |||
| ## | dB |
| |||
| ## | dB |
| |||
| Regulation du signal | dB |
| |||
| Facteur de bruit | dB |
| |||
| Niveau de sortie EN50083 IMD3 2tones -35dB | dBµV |
| |||
| Niveau de sortie DIN45004B | dBµV |
| |||
| Niveau de sortie 42Ch Cenelec | dBµV |
| |||
| Pertes de retour | dB |
| |||
| Égalisateur | dB |
| |||
| Consommation puissance max. | W | 9 | |||
| Courant max. | mA | 180 | |||
| Tension d’entrée | Vac | 110 ... 230 | |||
| Fréquence secteur | 50 Hz / 60 Hz | ||||
| Nombre d’entrées | 2 | ||||
| Nombre de sorties | 1 | ||||
| Connecteurs | Type "F" | ||||
| Température de fonctionnement | °C | -5 ... 45 | |||
| Indice de protection (IP) | 20 |
Datos Físicos
Poids net: 708 g
Poids brut: 708 g
Largeur: 185 mm
Hauteur: 114 mm
Profondeur: 64 mm
Poids du produit principal: 708 g
Embalaje
Boîte 1 pièces
Seau 20 pièces
| tlv_reflog | NV38 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| tlv_tabla_especificaciones |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_ean | 8424450053171 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_dim_product_x | 185 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_dim_product_x_label | Largeur | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_dim_product_x_unit | mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_dim_product_y | 114 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_dim_product_y_label | Hauteur | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_dim_product_y_unit | mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_dim_product_z | 64 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_dim_product_z_label | Profondeur | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_dim_product_z_unit | mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_weight_product_label | Poids du produit principal | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_weight_product | 708 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_weight_product_unit | g | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_gross_weight_label | Poids brut | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_gross_weight | 708 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_gross_weight_unit | g | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_net_weight_label | Poids net | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_net_weight_unit | g | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_net_weight | 708 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_1_type_pack | Boîte | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_1_type_pcs_pack | pièces | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_1_pcs_pack | 1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_2_pcs_pack | 20 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_2_type_pack | Seau | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_2_type_pcs_pack | pièces |
-
