AVANT 12 PRO amplificateur programmable multibande terrestre, 32 filtres numériques, programmation auto/avancée via ASuite (Bluetooth®)

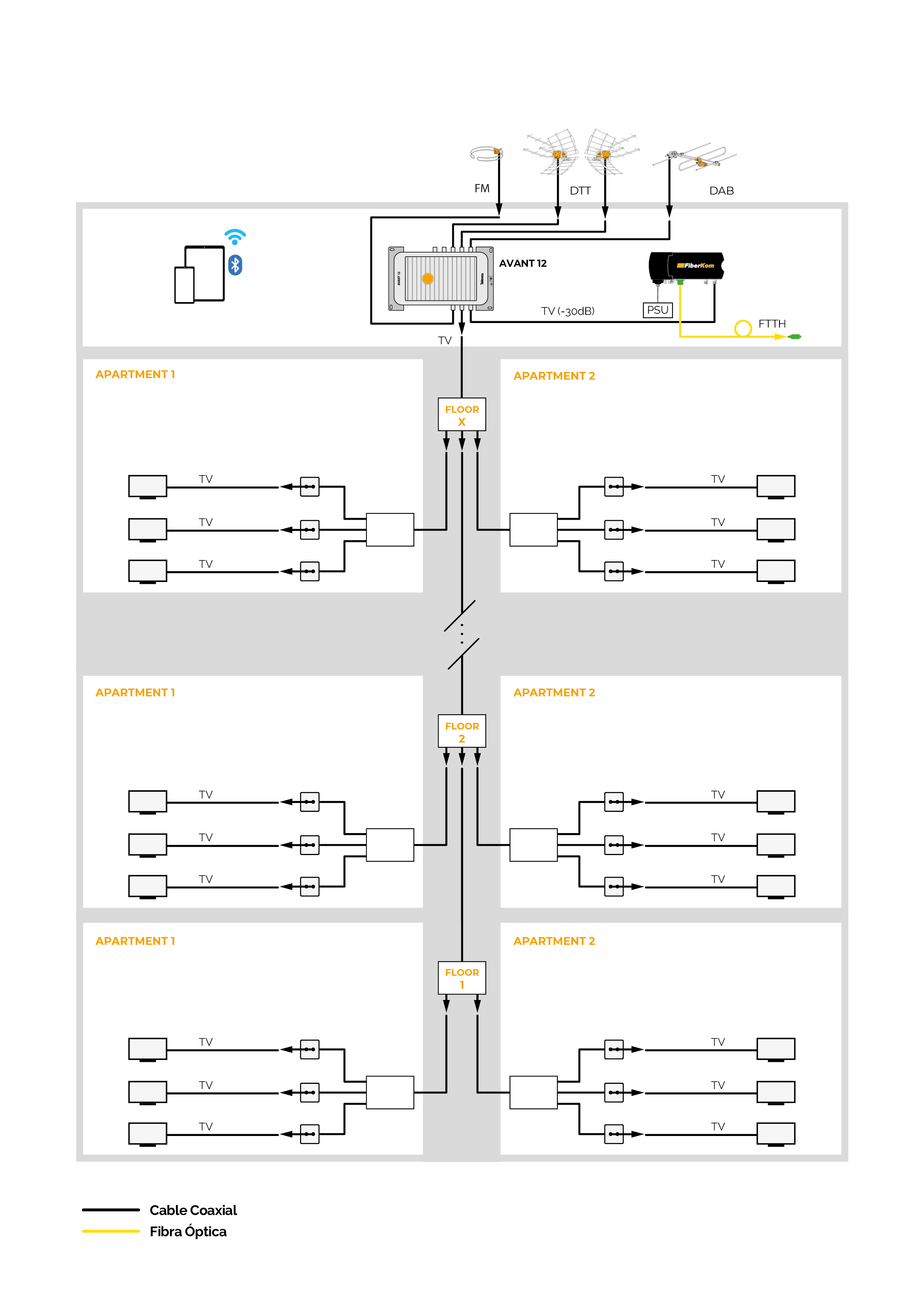

Amplificateur multibande à entrées multiples, parfait pour les installations terrestres individuelles ou en MDU (Multi Dwelling Unit), permettant la programmation individuelle des canaux disponibles sur 4 entrées VHF+UHF (TNT), pour un total de 32 filtres numériques. L’amplificateur multibande dispose de 5 entrées, configurables en 2 modes de distribution : FM-4x[VHF+UHF] ou FM-DAB-3xUHF, et permet une amplification programmable et un équilibrage des différentes entrées RF. De plus, il intègre un filtrage 4G/5G, permettant à l’appareil de discriminer lui-même la programmation des filtres jusqu’au canal 48 (LTE700).
Grâce à l’antenne Bluetooth® intégrée, il est possible d’effectuer une programmation avancée de l’amplificateur multibande sans fil depuis un smartphone ou une tablette (Android/iOS), avec l’application ASuite. Avec cette application, l’utilisateur professionnel peut effectuer un large éventail de fonctions :
- Programmation des filtres de canal
- Ajustement automatique du niveau des canaux pour équilibrer tous les filtres
- Ajustement manuel fin après l’auto-ajustement pour chaque canal séparément
- Activation de l’alimentation de l’antenne
- Importation/exportation des configurations
De plus, le modèle PRO inclut également une fonction d’auto-programmation, exécutable depuis ASuite, grâce à laquelle l’appareil utilise son intelligence pour se programmer lui-même en recherchant et sélectionnant les canaux les plus pertinents, puis en équilibrant leur niveau de signal. Ce modèle permet également la surveillance du signal VHF/UHF et la génération d’un rapport d’installation (fichier PDF).
RED compliant
- Avec l’application ASuite, la programmation avancée de l’appareil peut être effectuée sans fil (Bluetooth®), facilement et commodément depuis un smartphone ou une tablette (Android/iOS)
- Un seul appareil avec 2 modes de distribution: 4 entrées prenant en charge VHF/UHF, ou une entrée pour DAB et les 3 autres pour UHF
- Niveau de sortie élevé: jusqu'à 124dBµV (DIN45004B), pour atteindre un grand nombre de prises
- Autoprogrammation: avec cette fonction disponible dans ASuite, l’appareil effectue lui-même l’attribution des canaux et le réglage du niveau, ainsi que l’activation de l’alimentation de l’antenne lorsqu’il détecte que le signal l’exige
- Jusqu’à 32 filtres programmables individuellement, avec filtrage numérique de chaque canal, y compris les canaux adjacents
- Traitement numérique des canaux, garantissant un niveau de signal parfaitement équilibré entre les différents canaux en sortie
- Régulation automatique du signal sur chaque filtre (AGC). Permet également un réglage fin du niveau de sortie après régulation
- Filtres numériques VHF/UHF haute sélectivité: >30dB de réjection (@ 1MHz)
- Filtre SAW (Surface Acoustic Wave) pour réjection des signaux 4G/5G à partir du canal 48, offrant la meilleure sélectivité et stabilité
- Compatible avec DVB-T et DVB-T2
- Technologie TForce: le niveau du signal terrestre est toujours équilibré et ajusté à la valeur optimale
- Alimentation aux entrées pour l’alimentation de l’antenne, lorsque le signal l’exige
- Indicateur LED d’état ainsi qu’un bouton d’auto-ajustement physique intégré au panneau de contrôle
- Châssis à blindage élevé (Zamak) pour protéger contre les interférences électromagnétiques
- Format très léger et compact pour une unité de contrôle haute performance (196x122x43mm)
- Conception et fabrication 100% européennes: fabrication entièrement automatisée et soumise à des contrôles de qualité rigoureux
| Nombre d’entrées | 5 | ||||
|---|---|---|---|---|---|
| Nombre de sorties | 1 | ||||
| Bandes |
| ||||
| Bande passante | MHz |
| |||
| Nombre de filtres |
| ||||
| Canaux par filtre |
| ||||
| Gain | dB |
| |||
| Regulation du signal | dB |
| |||
| Réglage manuel après réglage automatique | dB |
| |||
| Réplage de pente | dB |
| |||
| Niveau d'entrée | dBµV |
| |||
| Niveau de sortie DIN45004B | dBµV |
| |||
| Niveau de sortie EN50083 | dBµV |
| |||
| Niveau de sortie programmable | dBµV |
| |||
| Facteur de bruit | dB |
| |||
| Sélectivité | dB |
| |||
| Alimentation entrées | Vdc |
| |||
| Courant max. entrées | mA |
| |||
| Tension d’entrée | Vac | 220 ... 230 | |||
| Fréquence secteur | 50 Hz / 60 Hz | ||||
| Courant max. | mA | 165 | |||
| Consommation puissance max. | W | 14,9 | |||
| Indice de protection (IP) | 20 | ||||
| Température de fonctionnement | °C | -5 ... 45 |
Datos Físicos
Poids net: 982 g
Poids brut: 1.150 g
Largeur: 201 mm
Hauteur: 42 mm
Profondeur: 120 mm
Poids du produit principal: 924 g
Embalaje
Boîte 1 pièces
| tlv_reflog | AVANT12PRO | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| tlv_tabla_especificaciones |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_ean | 8424450320471 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_dim_product_x | 201 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_dim_product_x_label | Largeur | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_dim_product_x_unit | mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_dim_product_y | 42 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_dim_product_y_label | Hauteur | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_dim_product_y_unit | mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_dim_product_z | 120 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_dim_product_z_label | Profondeur | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_dim_product_z_unit | mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_weight_product_label | Poids du produit principal | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_weight_product | 924 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_weight_product_unit | g | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_gross_weight_label | Poids brut | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_gross_weight | 1.150 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_gross_weight_unit | g | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_net_weight_label | Poids net | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_net_weight_unit | g | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_net_weight | 982 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_1_type_pack | Boîte | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_1_type_pcs_pack | pièces | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_1_pcs_pack | 1 |
Programmation du filtre de canal
Les canaux souhaités sont sélectionnés à partir de chacune des entrées disponibles, en attribuant à chacun un filtre jusqu'à un maximum de 32. De plus, les canaux sélectionnés peuvent être traités en les déplaçant en fréquence.
Auto-programmation
Cette fonction traite les canaux aux entrées, en sélectionnant les meilleurs et en attribuant un filtre à chacun d’eux. Ensuite, elle effectue un calibrage pour équilibrer le niveau du signal des canaux filtrés. Tout cela en moins d’une minute.
Réglage automatique du niveau du canal
Le niveau du signal de chaque canal est traité automatiquement par le dispositif, obtenant le niveau maximal possible et équilibrant tous les canaux filtrés, afin qu'il n'y ait pas de fluctuations de signal entre eux.
Réglage manuel fin du niveau du canal
ASuite permet une régulation supplémentaire de ± 3dB par rapport au réglage automatique précédent. Elle est effectuée manuellement et indépendamment pour chaque filtre, pour les canaux nécessitant un ajustement plus précis.
Activation de l'alimentation de l'antenne
Gère le flux de courant à travers chacune des entrées pour alimenter les antennes ou les préamplificateurs, lorsque le signal traité l’exige.
Importation/exportation des configurations
ASuite permet de sauvegarder des configurations, ainsi que de charger des configurations précédemment stockées, ce qui permet à l'installateur de gagner du temps.
Surveillance des paramètres DVB-T/T2
La suite peut surveiller des paramètres spécifiques des normes DVB-T et DVB-T2 tels que le CNR, le CBER ou le PER et les afficher sur l'application en temps réel, pour chaque canal filtré.
Création de rapports PDF
Les mêmes paramètres contrôlés peuvent être répertoriés dans un rapport que l'application génère et permet de télécharger. L'installateur pourrait disposer à tout moment d'un rapport détaillé, au format PDF, sur l'état de l'installation.
-
