Alimentation "F" 24V - 130mA, 2 sorties
- Alimentation à découpage de grand rendement: jusqu'à 40% d'économie
- Conception discrète et taille restreinte
- Connecteurs "F"
- Fabrication complètement automatisée et soumise à de rigoureux contrôles de qualité
- Possibilité de fixation murale

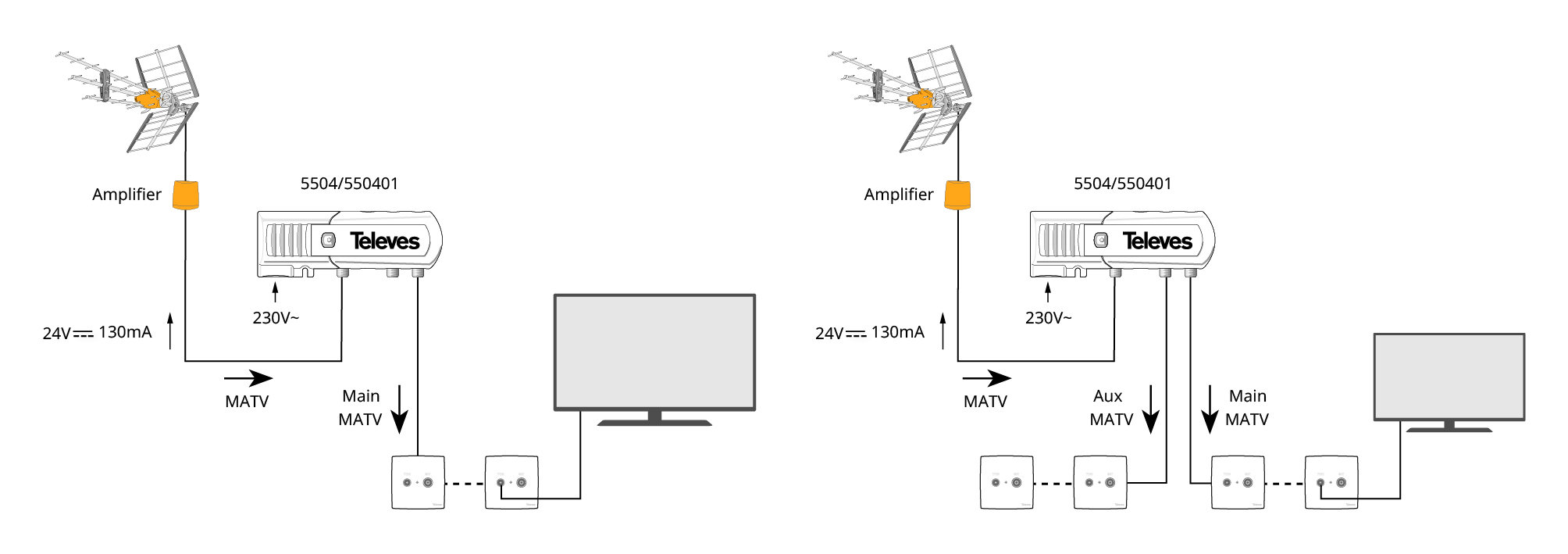

- Les pertes de passage varient suivant la configuration en 1 ou 2 sorties
| Type de fiche | EU | ||
|---|---|---|---|
| Nombre de sorties | 2 | ||
| Bande passante | MHz |
| |
| Pertes d’insertion: 1 sortie | dB |
| |
| Pertes d’insertion: 2 sorties | dB |
| |
| Tension de sortie | Vdc | 24 | |
| Courant maximum de sortie | mA | 130 | |
| Tension d’entrée | Vac | 207 ... 253 | |
| Fréquence secteur | 50 Hz / 60 Hz | ||
| Courant max. | mA | 35 | |
| Consommation puissance max. | W | 4,4 | |
| Température de fonctionnement | °C | -5 ... 45 | |
| Indice de protection (IP) | 20 |
Datos Físicos
Poids net: 280 g
Poids brut: 280 g
Largeur: 146 mm
Hauteur: 54 mm
Profondeur: 35 mm
Poids du produit principal: 220 g
Embalaje
Boîte 1 pièces
Seau 109 pièces
