Station pré-programmée DVBS/S2 - DVBT (COFDM) ou DVBC (QAM)

Station montée, équipée d'une alimentation et d'un support, composée de plusieurs modules TWIN (réf.565401) pour distribuer une quantité déterminée de services.
Chaque module génère deux multiplex COFDM ou QAM (Annexe A) à partir de la combinaison de services disponibles sur un maximum de 4 transpondeurs TV SAT différents. Ces services peuvent être issus de 2 polarités de satellite différentes (2 entrées SAT-BIS autonomes), ou d'une seule polarité satellite par activation d'une boucle en entrée du module.

En stock

SKU

56991x_CabecerasPremontadas_DVBS-COFDM/QAM

Choisissez votre produit

Articles du produit groupé
Réf. 569916 Nombre de MUX: 6 MUX Codes EAN13: 8424450321324
Réf. 569917 Nombre de MUX: 8 MUX Codes EAN13: 8424450321331

Fiche produit

Skip to the end of the images gallery

Televés se réserve le droit à tout moment de modifier le produit

Skip to the beginning of the images gallery

Vous aimerez

Solution compacte et facile à installer ("Plug & Play")

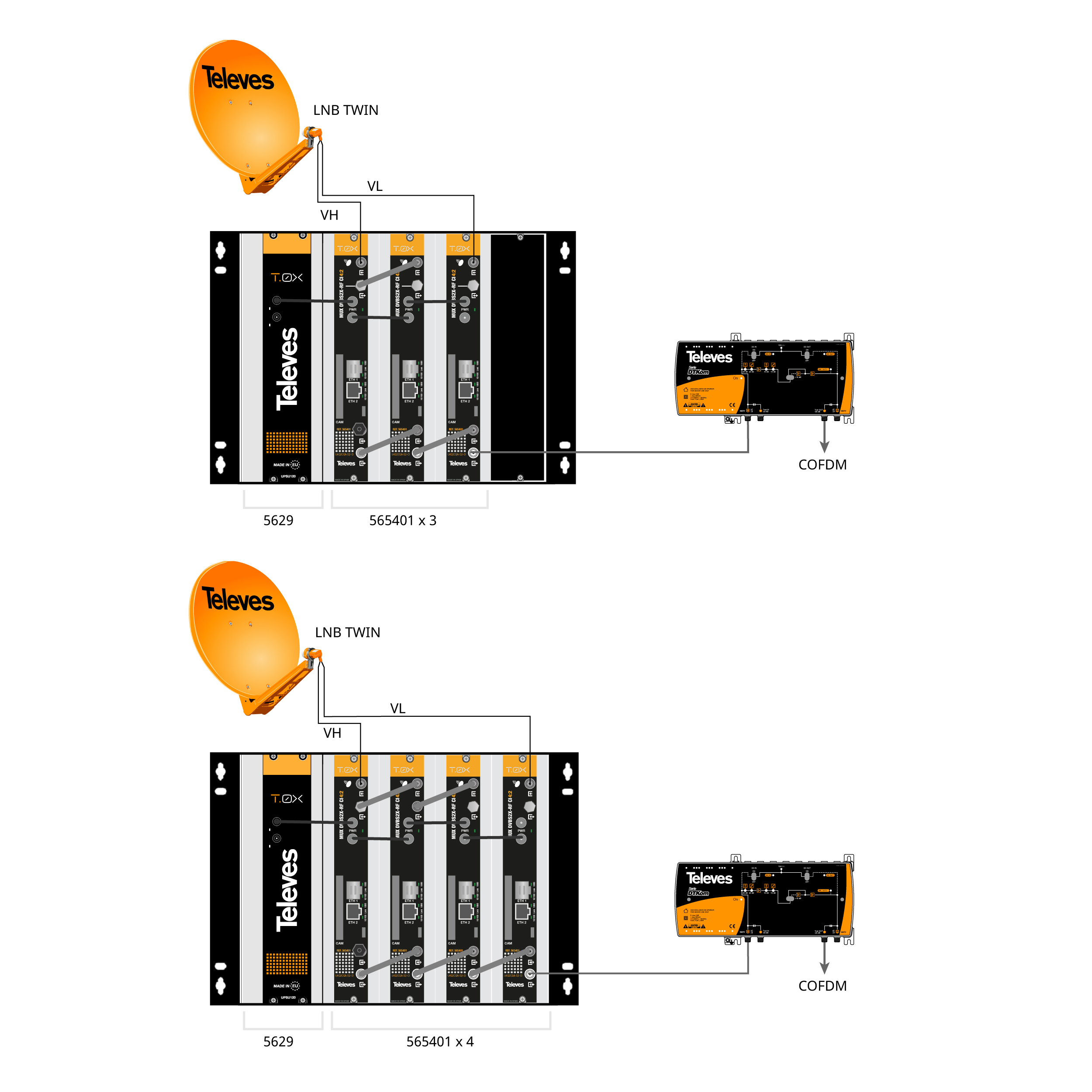

La station complète comprend:
- 3x Transmodulateur T.0X DVBS/S2 - COFDM/QAM (Réf. 565401)
- 1x Alimentation T.0X (Réf. 5629)
- 1x Support mural 5U (Réf. 567201)
- 1x Face avant vierge (Réf. 5673)*

*Réf. 569917 comprend 4 transmodulateurs (Réf. 565401) et ne comprend pas la face avant vierge (Réf. 5673).

Réf. 569916

Référence				565401
ENTRÉES SAT	Fréquence d’entrée		MHz	270...2320
	Débit symbole		Mbaud	2 - 42,5 (Max 140 Mbps netto bitrate)
	Pas de fréquence		MHz	1
	Niveau d’ entrée		dBm	-60 ... -25
	Connecteurs entrée/sortie			"F"-femelle
	Impédance d'entrée		Ω	75
	Alimentation LNB		V/KHz	13V/17V/ OFF - 22KHz (ON/OFF)
	Contrôle MSW dCSS			SCR II (EN50494/EN50607/SKY UK)
	Sélection des satellites (DiSEqC)			A,B,C,D
	Pertes de passage		dB	≤ 1,5 typ (2 max)
	Modulation	DVB-S2X		QPSK, 8PSK, 8/16/32 APSK (EN 302307-2)
		DVB-S2		QPSK, 8PSK (EN302307)
		DVB-S		QPSK (EN300421)
	Code Convolutif (FEC) interne		LDPC	9/10, 8/9, 5/6, 4/5, 3/4, 2/3, 3/5, 1/2
	Code Convolutif (FEC) externe			Bose-Chaudhuri-Hocquenghem
	Facteur de Roll-Off		%	20,25,35
	R.O.E. entrée		dB	10 typ (8 min)
MODULATION QAM	Modulation			QAM 16,32,64,128,256
	Débit symbole		Mbaud	2 - 7,5 (selec.)
	Roll-Off factor		%	15
	Block code			Reed Solomon (188,204)
	Scrambling			DVB ET300429
	Interleaving			DVB ET300429
	Largeur de bande (max.)		MHz	8,3
	Spectre de sortie (selec.)			Normal/Inversé
MODULATION COFDM	Modulation			QPSK,16QAM,64QAM
	Intervalle de garde			1/4, 1/8, 1/16, 1/32
	FEC			1/2, 2/3, 3/4, 5/6, 7/8
	Largeur de bande		MHz	6,7,8
	Scrambling			DVB ET300744
	Interleaving			DVB ET300744
	Cell_id			Seleccionable
	Spectre de sortie (selec.)			Normal/Inversé
SORTIE RF	Fréquence de sortie		MHz	46...862
	Pas de fréquence		KHz	1
	Niveau max de sortie (selec.)		dBμV	85±5
	Atténuation (selec.)		dB	>15
	Pertes de passage (typ.)		dB	≤ 1,5
	Pertes de retour (typ.)		dB	> 10
	Connecteurs entrée/sortie			"F"-femelle
	Impédance de sortie		Ω	75
GÉNÉRALITÉS	Interfaces de contrôle			Ethernet 10/100/1000 USB 2.0
	Consommation (@24V)	Module	mA	700
		+ CAM		+ 100
		+ LNB		+ 250/LNB
		Max.		1300
	Max. Température de fonctionnement		ºC	45
	Indice de protection		IP	20

Référence		5629
Tension secteur	VAC	196...253
Fréquence	Hz	50 / 60
Courant ent. máx.	(A~)	1,35
Tension sortie	(V=)	24
Courant sort. max.	(A=)	5
Puisance max. fourni	W	120
Température fonction. max.	ºC	45
Indice de protection	IP	IP 20

Datos Físicos

Poids net: 5.494 g

Poids brut: 5.494 g

Largeur: 335 mm

Hauteur: 222 mm

Profondeur: 260 mm

Poids du produit principal: 1.070 g

Embalaje

Boîte 1 pièces

Réf. 569917

Référence				565401
ENTRÉES SAT	Fréquence d’entrée		MHz	270...2320
	Débit symbole		Mbaud	2 - 42,5 (Max 140 Mbps netto bitrate)
	Pas de fréquence		MHz	1
	Niveau d’ entrée		dBm	-60 ... -25
	Connecteurs entrée/sortie			"F"-femelle
	Impédance d'entrée		Ω	75
	Alimentation LNB		V/KHz	13V/17V/ OFF - 22KHz (ON/OFF)
	Contrôle MSW dCSS			SCR II (EN50494/EN50607/SKY UK)
	Sélection des satellites (DiSEqC)			A,B,C,D
	Pertes de passage		dB	≤ 1,5 typ (2 max)
	Modulation	DVB-S2X		QPSK, 8PSK, 8/16/32 APSK (EN 302307-2)
		DVB-S2		QPSK, 8PSK (EN302307)
		DVB-S		QPSK (EN300421)
	Code Convolutif (FEC) interne		LDPC	9/10, 8/9, 5/6, 4/5, 3/4, 2/3, 3/5, 1/2
	Code Convolutif (FEC) externe			Bose-Chaudhuri-Hocquenghem
	Facteur de Roll-Off		%	20,25,35
	R.O.E. entrée		dB	10 typ (8 min)
MODULATION QAM	Modulation			QAM 16,32,64,128,256
	Débit symbole		Mbaud	2 - 7,5 (selec.)
	Roll-Off factor		%	15
	Block code			Reed Solomon (188,204)
	Scrambling			DVB ET300429
	Interleaving			DVB ET300429
	Largeur de bande (max.)		MHz	8,3
	Spectre de sortie (selec.)			Normal/Inversé
MODULATION COFDM	Modulation			QPSK,16QAM,64QAM
	Intervalle de garde			1/4, 1/8, 1/16, 1/32
	FEC			1/2, 2/3, 3/4, 5/6, 7/8
	Largeur de bande		MHz	6,7,8
	Scrambling			DVB ET300744
	Interleaving			DVB ET300744
	Cell_id			Seleccionable
	Spectre de sortie (selec.)			Normal/Inversé
SORTIE RF	Fréquence de sortie		MHz	46...862
	Pas de fréquence		KHz	1
	Niveau max de sortie (selec.)		dBμV	85±5
	Atténuation (selec.)		dB	>15
	Pertes de passage (typ.)		dB	≤ 1,5
	Pertes de retour (typ.)		dB	> 10
	Connecteurs entrée/sortie			"F"-femelle
	Impédance de sortie		Ω	75
GÉNÉRALITÉS	Interfaces de contrôle			Ethernet 10/100/1000 USB 2.0
	Consommation (@24V)	Module	mA	700
		+ CAM		+ 100
		+ LNB		+ 250/LNB
		Max.		1300
	Max. Température de fonctionnement		ºC	45
	Indice de protection		IP	20

Référence		5629
Tension secteur	VAC	196...253
Fréquence	Hz	50 / 60
Courant ent. máx.	(A~)	1,35
Tension sortie	(V=)	24
Courant sort. max.	(A=)	5
Puisance max. fourni	W	120
Température fonction. max.	ºC	45
Indice de protection	IP	IP 20

Datos Físicos

Poids net: 6.413 g

Poids brut: 6.413 g

Largeur: 335 mm

Hauteur: 222 mm

Profondeur: 260 mm

Poids du produit principal: 1.070 g

Embalaje

Boîte 1 pièces
