Amplificateur EuroSwitch 17 entrées 27/31dB
Compact et efficace pour les grandes installations
Amplificateur compact de 17 entrées (une terrestre et les quatre polarités de quatre satellites) qui permet d'augmenter le nombre d'utilisateurs d’une installation en optimisant le signal en cascade. Amplification d'environ 27dB en terrestre et 31dB en satellite.
RED compliant
- Très compact en termes de taille et de poids
- Niveau de sortie élevé
- Réglage individualisé du gain (20dB) et de la pente (12dB)
- Interrupteur d’alimentation de la ligne terrestre principale (TERR. DC), pour la téléalimentation des éléments de réception installés, tels que les antennes intelligentes ou les préamplificateurs
- Deux modes d’alimentation: alimentation électrique, ou à distance par les lignes principales/cascade
- Conception, qualité et fabrication 100% européenne
- Blindage élevé (classe A). Fabriqué en Zamak
- Consommation réduite
- Alimentation électrique 12 et 18V, pour une compatibilité avec la plupart des installations
- Identification des entrées et des sorties passage par groupe de couleurs
| Nombre d’entrées | 17 | |||
|---|---|---|---|---|
| Nombre de sorties | 17 | |||
| Bandes |
| |||
| Bande passante | MHz |
| ||
| Niveau de sortie | dBµV |
| ||
| Gain | dB |
| ||
| Regulation du signal | dB | 0 ... 20 | ||
| Réplage de pente | dB | 0 ... 12 | ||
| Isolation | dB | > 30 | ||
| Tension d ́alimentation | Vdc | 12 ... 18 | ||
| Consommation de courant max. (@12V) | mA | 1150 | ||
| Consommation de courant max. (@18V) | mA | 765 | ||
| Consommation puissance max. | W | 13,8 | ||
| Température de fonctionnement | °C | -5 ... 45 | ||
| Indice de protection (IP) | 20 |
Datos Físicos
Poids net: 880 g
Poids brut: 1.030 g
Largeur: 350 mm
Hauteur: 120 mm
Profondeur: 30 mm
Poids du produit principal: 880 g
Embalaje
Boîte 1 pièces
| tlv_slogan | Compact et efficace pour les grandes installations | |||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| tlv_reflog | MSE1727V | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_tabla_especificaciones |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_ean | 8424450211564 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_dim_product_x | 350 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_dim_product_x_label | Largeur | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_dim_product_x_unit | mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_dim_product_y | 120 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_dim_product_y_label | Hauteur | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_dim_product_y_unit | mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_dim_product_z | 30 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_dim_product_z_label | Profondeur | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_dim_product_z_unit | mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_weight_product_label | Poids du produit principal | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_weight_product | 880 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_weight_product_unit | g | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_gross_weight_label | Poids brut | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_gross_weight | 1.030 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_gross_weight_unit | g | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_net_weight_label | Poids net | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_net_weight_unit | g | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_net_weight | 880 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_1_type_pack | Boîte | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_1_type_pcs_pack | pièces | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_1_pcs_pack | 1 |

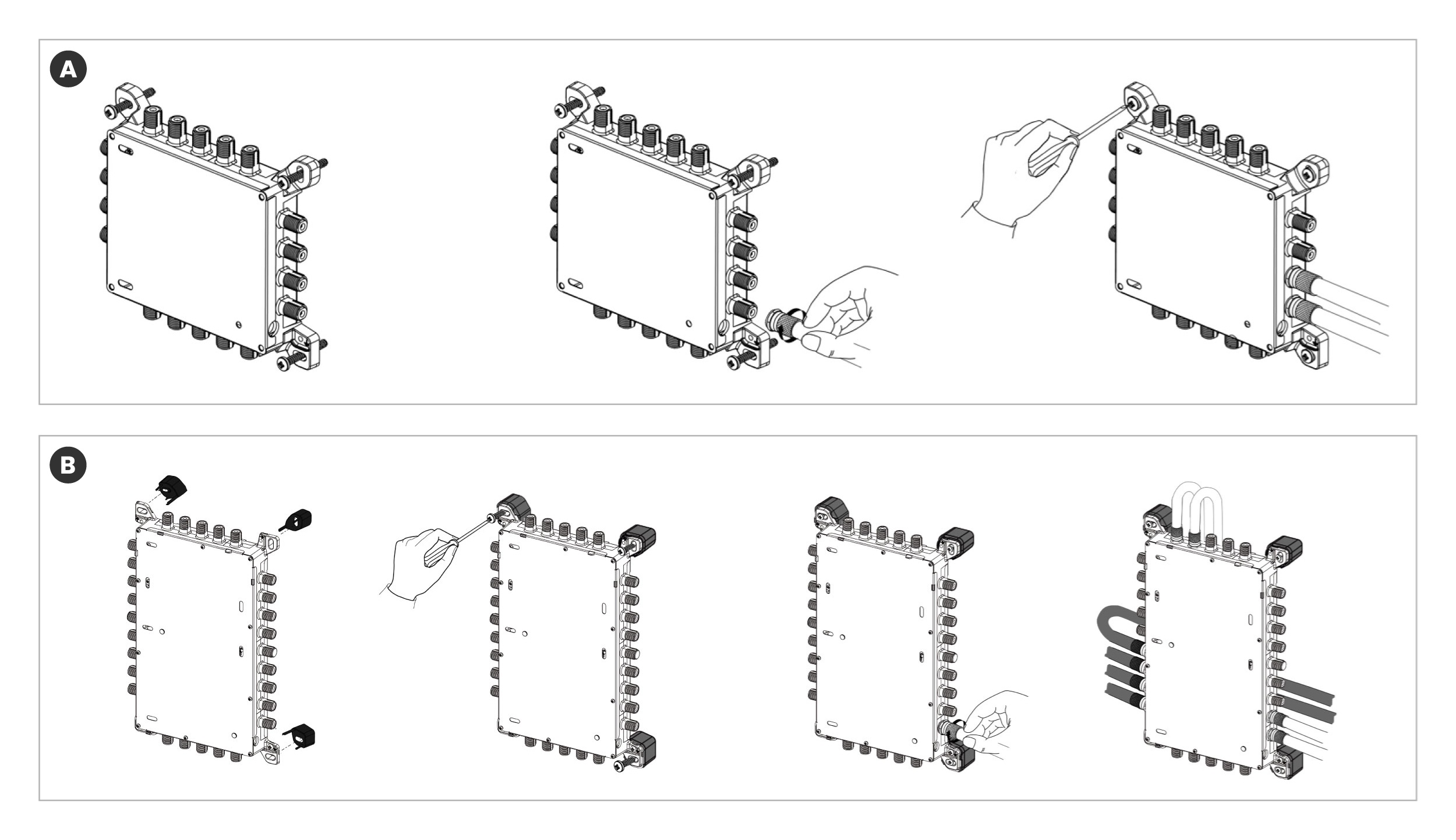

Détails du montage
-
