Wzmacniacz szerokopasmowy liniowy DTKom zdalnie zasilany 1 wejście: VHF/UHF
Wzmacniacz dużej mocy wyposażony w wiele kontrolek na panelu przednim, zaprojektowanych tak, aby zminimalizować współczynnik szumów. Wyposażony w 1 wejścia oraz 1 wyjście VHF/UHF (liniowe).

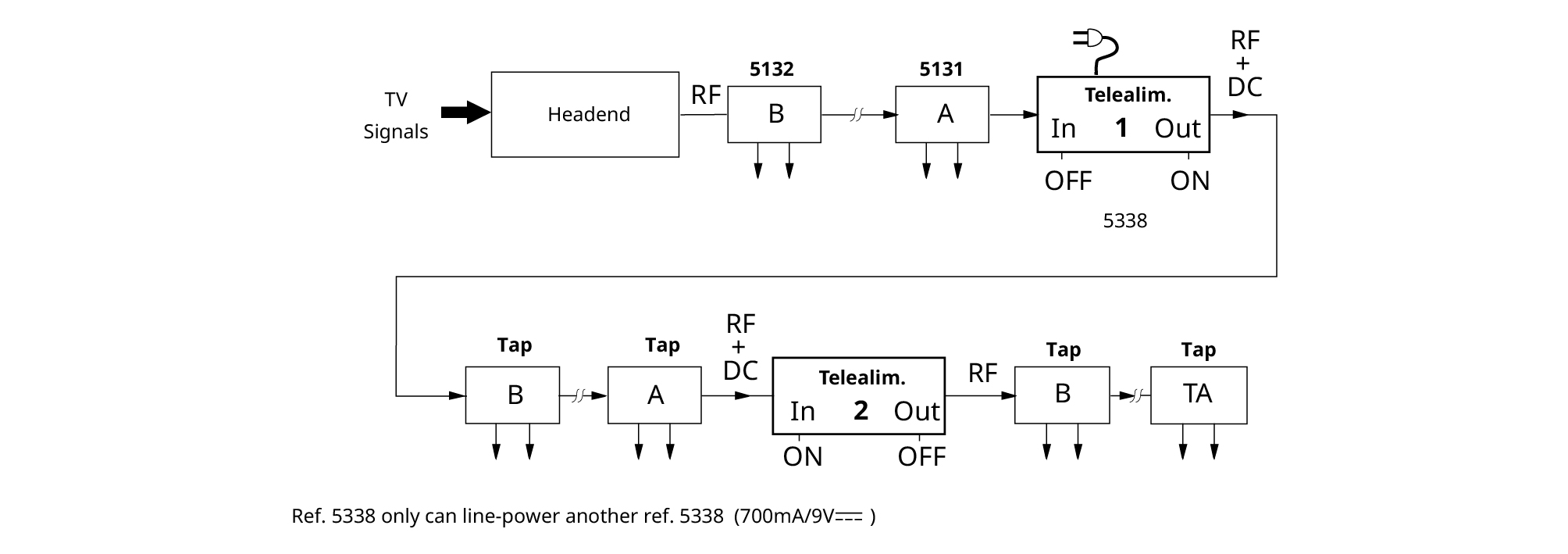

Wzmacniacz wyposażony jest w zasilanie, tzn., że może zasilać lub być zasilany poprzez kabel koncentryczny.
EAN13: 8424450128886
- Oddzielne wzmocnienie minimalizujące intermodulacje pomiędzy pasmami i pozwalające uzyskać wysoki poziom wyjściowy
- Wyposażone w technologię Push-Pull, zapewniającą poziomy od 123 dBμV w paśmie naziemnym
- Wyposażone w impulsowy zasilacz o wysokiej wydajności i małym poborze prądu
- Obudowa z wysokim ekranowaniem, wykonana z odlewu (zamak). Jej konstrukcja ułatwia chłodzenie
- Etapy wstępnego tłumienia i korekty
- Praktyczny przedni panel wzmacniacza (ustawienia i schemat blokowy)
- Przykręcane do ściany
| Pasma |
| ||
|---|---|---|---|
| Zakres częstotliwości | MHz |
| |
| ## | dB |
| |
| ## | dB |
| |
| Wspołczynnik szumu | dB |
| |
| Poziom wyjściowy DIN45004B | dBµV |
| |
| Poziom wyjściowy EN50083 IMD3 2tones -60dB | dBµV |
| |
| Poziom wyjściowy EN50083 IMD2 2tones -60dB | dBµV |
| |
| Poziom wyjściowy 42Ch Cenelec | dBµV |
| |
| Korektor wejściowy | dB |
| |
| Korektor międzystopniowy | dB |
| |
| Tłumienie wejścia | dB |
| |
| Poziom wyjściowy EN50083 IMD3 2tones -35dB | dBµV | 126 | |
| Zużycie przy maks. mocy | W | 16 | |
| Maks. prad | mA | 800 | |
| Zużycie prądu | mA | 240 | |
| ## | W | 5 | |
| ## | W | 16 | |
| Napięcie wejściowe | Vac | 110 ... 230 | |
| Zakres częstotliwości sieci | 50 Hz / 60 Hz | ||
| Liczba wejść | 1 | ||
| Liczba wyjść | 1 | ||
| Złącza | Typu "F" | ||
| Stopień ochrony (IP) | 20 | ||
| Temperatura pracy | °C | -5 ... 45 |
Dane fizyczne
Waga netto: 1.844 g
Waga brutto: 2.150 g
Szerokość: 280 mm
Wysokość: 141 mm
Głębokość: 50 mm
Główna waga produktu: 1.844 g
Opakowanie
Pudełko 1 szt.
Skrzynka 17 szt.
| tlv_tabla_especificaciones |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| tlv_ean | 8424450128886 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_dim_product_x | 280 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_dim_product_x_label | Szerokość | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_dim_product_x_unit | mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_dim_product_y | 141 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_dim_product_y_label | Wysokość | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_dim_product_y_unit | mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_dim_product_z | 50 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_dim_product_z_label | Głębokość | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_dim_product_z_unit | mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_weight_product_label | Główna waga produktu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_weight_product | 1.844 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_weight_product_unit | g | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_gross_weight_label | Waga brutto | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_gross_weight | 2.150 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_gross_weight_unit | g | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_net_weight_label | Waga netto | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_net_weight_unit | g | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_net_weight | 1.844 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_1_type_pack | Pudełko | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_1_type_pcs_pack | szt. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_1_pcs_pack | 1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_2_pcs_pack | 17 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_2_type_pack | Skrzynka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_2_type_pcs_pack | szt. |
-
