Wzmacniacz szerokopasmowy MiniKom EasyF 5 wejścia: FM-VHF-UHF-UHF-IF
Konfigurowalny wzmacniacz stacji czołowych do systemów SMATV z oddzielnym wzmocnieniem, co zapewnia brak intermodulacji pomiędzy wejściami. Wyposażony w 5 wejść: FM-VHF-UHF-UHF-IF, gdzie wejścia VHF i UHF posiadają dwa zakresy wzmocnienia, natomiast wejście FM posiada jeden stopień wzmocnienia. IF wyposażony jest w przełącznik do wyboru zasilania LNB w trybie lokalnym (poprzez zasilacz) lub zdalnym (poprzez zewnętrzne STB).
Wyposażony w filtr przeciw zakłóceniom pochodzącym z LTE700 oraz ledowy wskaźnik sygnału na wyjściu do detekcji awarii sieci.
EAN13: 8424450228487
- Kompaktowe wymiary (103x103x 50mm)
- Diody LED wskazujące obecność sygnału na wyjściu i obecność zasilania
- Regulacja wzmocnienia za pomocą przełącznika (wysokie/niskie) i wysoki poziom wyjściowy
- Dwa stopnie wzmocnienia dla pasm TV
- Impulsowy zasilacz gwarantujący małe zużycie prądu
- System połączeniowy EasyF
- Obudowa z wysokim ekranowaniem, wykonana z odlewu (zamak)
- Wyjście testowe (-30dB)

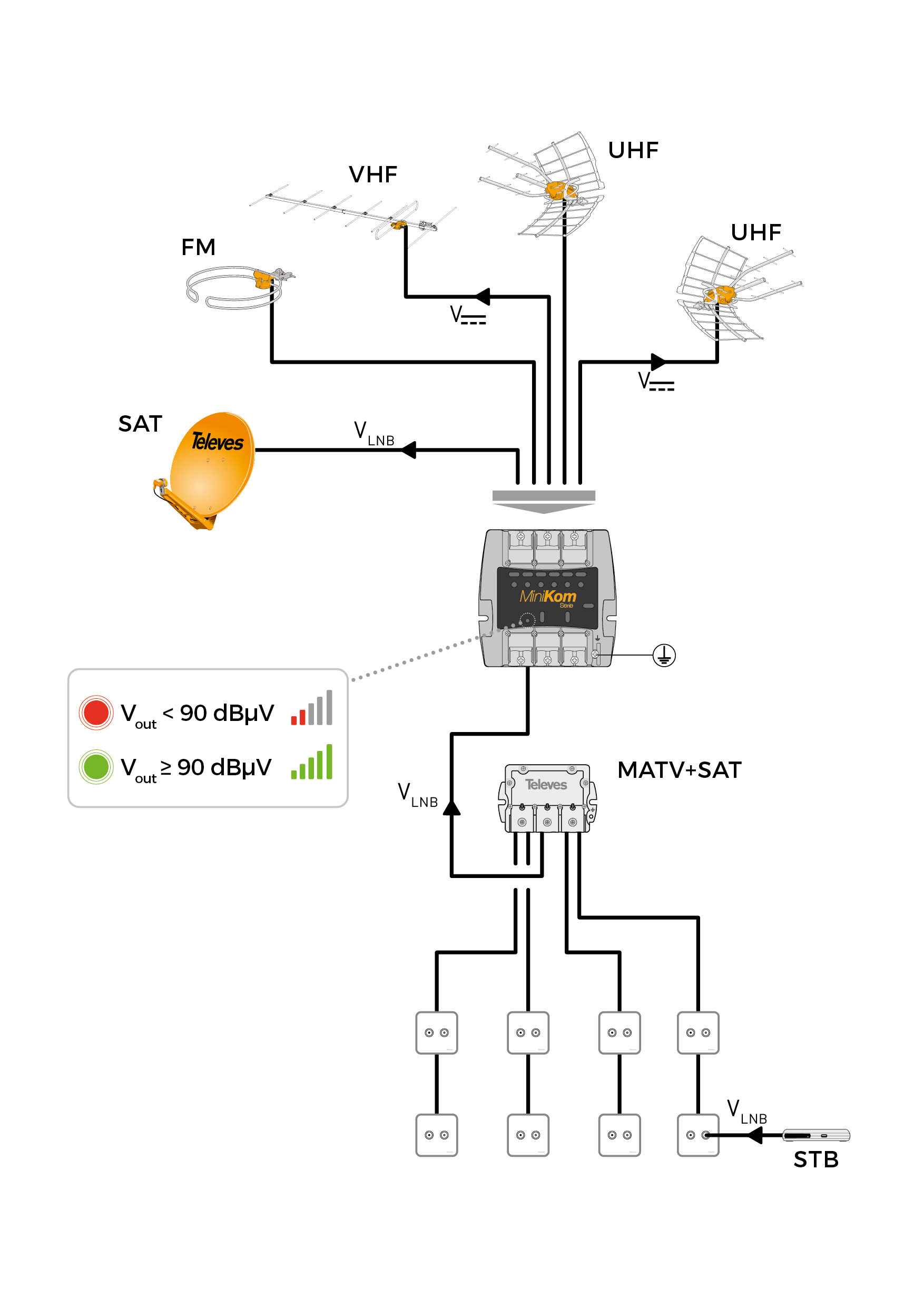

- Praktyczny przedni panel wzmacniacza (ustawienia i schemat blokowy)
- Przełącznik wyboru zasilania LNB: lokalne lub zdalne
- Przełącznik ON/OFF przejścia DC na wejściach VHF i UHF do zasilania przedwzmacniaczy i systemu BOSS
- Przykręcane do ściany
System połączeniowy EasyF - łatwy i szybki montaż
EasyF jest innowacyjnym systemem połączeniowym przewodu wewnętrznego (żyły) kabli koncentrycznych. Żyła jest wprowadzana bezpośrednio do urządzenia, zwiększając w ten sposób niezawodność połączenia. Ponadto, dzięki braku zastosowania złączy F, możliwa jest redukcja wymiarów urządzenia oraz zabezpieczenie dwóch kabli za pomocą jednej śrubki.
- Oszczędność czasu: szybszy montaż, brak potrzeby nakładania złączy na kable koncentryczne. Ponadto, unika się procesu gwintowania/nakręcania złączy w urządzeniu, co czasem jest wręcz niemożliwe z powodu braku odpowiedniej przestrzeni
- Niezawodne połączenie: kołnierz, który utrzymuje kabel, uniemożliwia poluzowanie kabla
- Oszczędność w kosztach: instalacja nie wymaga dodatkowych złączy typu F lub IEC
- Optymalizacja przestrzeni: wejścia oraz wyjścia znajdują się po tej samej stronie urządzenia, dzięki czemu unika się zaginania kabli oraz ułatwia się prace instalacyjne
- Trzy proste kroki montażowe - połączenie dwóch kabli wymaga jedynie odkręcenia i przykręcenia pokrywy:
1. Odkręć pokrywę rozgałęźnika, aby uzyskać dostęp do połączenia
2. Wprowadź wcześniej przygotowany kabel koncentryczny
3. Zamknij i przykręć pokrywę
Dowiedz się więcej o niezawodności systemu EasyF
Dzięki EasyF, połączenie kabla koncentrycznego z urządzeniem jest wykonywane poprzez zautomatyzowany system wprowadzenia żyły kabla do kontaktu, bez konieczności wykonywania spawu.
- Dłuższa żywotność urządzenia: eliminacja spoin wydłuża żywotność urządzenia
- Redukcja awaryjności, zazwyczaj spowodowanych przez spawanie na zimno
- Optymalizacja oddziaływania elektromagnetycznego przy wysokich częstotliwościach
- Wzmocnienie naszego zaangażowania w ochronę środowiska: brak zanieczyszczeń spowodowanych procesami spawania oraz mniejsze zużycie prądu w procesach produkcyjnych
| Pasma | FM | VHF | U1-U2 | IF | ||
| Zakres częstotliwości | MHz | 88...108 | 174...400 | 470...694 | 950...2150 | |
| Wzmocnienie | 0 | dB | 15 | 34 | 36 | 42 |
| 10 | 24 | 26 | ||||
| Zakres regulacji wzmocnienia | Manual 0 ... 20 | Manual 0 ... 20 | Manual 0 ... 20 | Manual 0 ... 30 | ||
| Korektor wejściowy | - | - | - | Manual 0...15 | ||
| Poziom wyjściowy | IMD3 (2ch, -35dB) | dBμV | 120 | 121 | 122 | 123 |
| DIN 45004B | 113 | 114 | 115 | - | ||
| IMD3 (2ch, -60dB) | - | 111 | 112 | - | ||
| IMD2 (2ch, -60dB) | - | >101 | - | - | ||
| Współczynnik szumów | dB | 6 | 5 | 7 | 11 | |
| Test | -30 | |||||
| Lokalne zasilanie LNB | V | - | 12 | |||
| Maks. lokalne prąd LNB | mA | - | 400 | |||
| Zdalne zasilanie LNB | V | - | VRX | |||
| Maks. zdalne prąd LNB | mA | - | 500 | |||
| Zasilanie wejść | V | - | 12 | 12 | - | |
| Maks. prąd na wejściu | mA | - | 200 | 200 | - | |
| 400 | ||||||
| Napięcie / Zakres częstotliwości sieci | V~ /Hz | 220 - 230 / 50-60 | ||||
| Pobór prądu AC bez zasilanie wejść | OFF | W, mA | 6,5 / 70 | |||
| Pobór prądu AC z zasilanie wejść | ON | W, mA | 12,5 / 120 | |||
| Indeks ochronny | IP | 20 | ||||
| Temperatura pracy | ºC | -5 ... +45 | ||||
Dane fizyczne
Waga netto: 637 g
Waga brutto: 707 g
Szerokość: 103 mm
Wysokość: 103 mm
Głębokość: 50 mm
Główna waga produktu: 637 g
Opakowanie
Pudełko 1 szt.
