K20 Stacja czołowa kompaktowa DVBS2 - DVBC, od 8 do 16 MUX
Idealna równowaga między prostotą a wydajnością
Gotowa do pracy kompaktowa stacja czołowa generująca multipleks QAM z usług dostępnych w transponderach TV SAT FTA (DVB-S/S2/S2X). Samodzielne rozwiązanie do przejrzystej transmodulacji dowolnego transpondera z dowolnej z 4 polaryzacji satelity (zasilacz w zestawie).
Możliwe jest połączenie dwóch stacji czołowych K20 w celu uzyskania większej liczby multipleksów wyjściowych. Oba urządzenia będą połączone w trybie pętli (kaskadowo), a konfiguracją całego rozwiązania będzie można zarządzać za pomocą jednej z jednostek K20 ustawionej w trybie master.
Stacja czołowa umożliwia jej konfigurację poprzez Interfejs sieciowy przez Ethernet lub Wi-Fi (wymagane akcesorium nr 216802).
- Łatwe w instalacji rozwiązanie (Plug & Play): mniej kabli i szybsza c= instalacja
- Autokonfiguracja ustawień wstępnych: użytkownik wybiera wstępnie załadowaną konfigurację, a moduł konfiguruje się dalszej sam
- Interfejs sieciowy użytkownika: Dostęp do konfiguracji stacji czołowej przez połączenie Ethernet lub samodzielnie utworzoną sieć Wi-Fi. Interfejs jest idealnie dostosowany do każdego urządzenia: komputera PC, smartfona czy tabletu
- Funkcja klonowania do replikacji konfiguracji między różnymi instalacjami
- Elastyczna liczba transponderów wejściowych: połączenie dwóch jednostek K20 w celu uzyskania większej liczby transponderów (do 32). W takim przypadku jeden z modułów będzie nadrzędnym, a drugi podrzędnym
- Dobre odprowadzanie ciepła dzięki wbudowanemu radiatorowi i wentylatorom
- Filtrowanie identyfikatorów SID umożliwia usuwanie niedocelowych programów w obrębie multipleksu (ulepszone wykorzystanie zajętości)
- Kompaktowa konstrukcja: 273x203x57mm
- Znakowa obudowa zapewnia wysoki efekt ekranowania
- Duża wytrzymałość
| Wejście SAT | Częstotliwość wejściowa | MHz | 950...2150 | |
| Prędkość symbolowa | Mbaud | 2 - 42.5 (DVB-S) 10 - 30 (DVB-S2/S2X) |
||
| Kroki częstotliwości | MHz | 1 | ||
| Poziom wejściowy | dBμV | 49 - 84 | ||
| Złącza wejściowe i wyjściowe | "F" żeńskie | |||
| Impedancja wejściowa | Ohm | 75 | ||
| Zasilanie LNB | Vdc/KHz | 13V/17V/ OFF - 22KHz (ON/OFF) | ||
| Satellite wybór (DiSEqC) | A, B, C, D | |||
| Modulacja | DVB-S2X | QPSK/8PSK, 8/16/32 APSK (EN302307-2) |
||
| DVB-S2 | QPSK, 8PSK (EN302307) |
|||
| DVB-S | QPSK (EN300421) |
|||
| Wewnętrzne FEC | LDPC (9/10, 8/9, 5/6, 4/5, 3/5, 3/4, 2/5, 2/3, 1/3, 1/4, 1/2) |
|||
| Zewnętrzne FEC | BCH (Bose-Chaudhuri-Hocquenghem) |
|||
| Wsp. Roll-off | % | 20, 25, 35 | ||
| Modulator QAM | Modulacja | 16, 32, 64, 128, 256 QAM | ||
| Prędkość symbolowa | Mbaud | 1 - 7.2 | ||
| Wsp. Roll-off | % | 15 | ||
| Kod blokowy | Reed Solomon (188, 204) | |||
| Scrambling | DVB ET300429 | |||
| Przeplot | DVB ET300429 | |||
| Przepustowość | MHz | 8.28 maks. | ||
| Widmo wyjściowe (selekt.) |
Normalne / Odwrócone | |||
| Wyjście RF | Częstotliwość wyjściowa (selekt.) | MHz | 46...862 | |
| Kroki częstotliwości | KHz | 250 | ||
| Maks. poziom wyjściowy (selekt.) | dBμV | 95±5 | ||
| Tłumienność | dB | 0 - 15 (globalny) 0 - 10 (na kanał) |
||
| Straty przejścia | dB | < 1 | ||
| Złącza wejściowe i wyjściowe | "F" żeńskie | |||
| Impedancja wyjściowa | Ohm | 75 | ||
| Ogólne | Napięcie zasilania | V~ Hz |
230 50/60 |
|
| Pobór prądu | W / mA | 570101 - 36 / 265 570102 - 62 / 470 570103 - 64 / 480 |
||
| Stopień ochrony | IP20 | |||
Dane fizyczne
Waga netto: 3.420 g
Waga brutto: 3.420 g
Szerokość: 298 mm
Wysokość: 202 mm
Głębokość: 76 mm
Główna waga produktu: 3.420 g
Opakowanie
Pudełko 1 szt.
| Wejście SAT | Częstotliwość wejściowa | MHz | 950...2150 | |
| Prędkość symbolowa | Mbaud | 2 - 42.5 (DVB-S) 10 - 30 (DVB-S2/S2X) |
||
| Kroki częstotliwości | MHz | 1 | ||
| Poziom wejściowy | dBμV | 49 - 84 | ||
| Złącza wejściowe i wyjściowe | "F" żeńskie | |||
| Impedancja wejściowa | Ohm | 75 | ||
| Zasilanie LNB | Vdc/KHz | 13V/17V/ OFF - 22KHz (ON/OFF) | ||
| Satellite wybór (DiSEqC) | A, B, C, D | |||
| Modulacja | DVB-S2X | QPSK/8PSK, 8/16/32 APSK (EN302307-2) |
||
| DVB-S2 | QPSK, 8PSK (EN302307) |
|||
| DVB-S | QPSK (EN300421) |
|||
| Wewnętrzne FEC | LDPC (9/10, 8/9, 5/6, 4/5, 3/5, 3/4, 2/5, 2/3, 1/3, 1/4, 1/2) |
|||
| Zewnętrzne FEC | BCH (Bose-Chaudhuri-Hocquenghem) |
|||
| Wsp. Roll-off | % | 20, 25, 35 | ||
| Modulator QAM | Modulacja | 16, 32, 64, 128, 256 QAM | ||
| Prędkość symbolowa | Mbaud | 1 - 7.2 | ||
| Wsp. Roll-off | % | 15 | ||
| Kod blokowy | Reed Solomon (188, 204) | |||
| Scrambling | DVB ET300429 | |||
| Przeplot | DVB ET300429 | |||
| Przepustowość | MHz | 8.28 maks. | ||
| Widmo wyjściowe (selekt.) |
Normalne / Odwrócone | |||
| Wyjście RF | Częstotliwość wyjściowa (selekt.) | MHz | 46...862 | |
| Kroki częstotliwości | KHz | 250 | ||
| Maks. poziom wyjściowy (selekt.) | dBμV | 95±5 | ||
| Tłumienność | dB | 0 - 15 (globalny) 0 - 10 (na kanał) |
||
| Straty przejścia | dB | < 1 | ||
| Złącza wejściowe i wyjściowe | "F" żeńskie | |||
| Impedancja wyjściowa | Ohm | 75 | ||
| Ogólne | Napięcie zasilania | V~ Hz |
230 50/60 |
|
| Pobór prądu | W / mA | 570101 - 36 / 265 570102 - 62 / 470 570103 - 64 / 480 |
||
| Stopień ochrony | IP20 | |||
Dane fizyczne
Waga netto: 3.521 g
Waga brutto: 3.521 g
Szerokość: 298 mm
Wysokość: 202 mm
Głębokość: 76 mm
Główna waga produktu: 3.521 g
Opakowanie
Pudełko 1 szt.
| Wejście SAT | Częstotliwość wejściowa | MHz | 950...2150 | |
| Prędkość symbolowa | Mbaud | 2 - 42.5 (DVB-S) 10 - 30 (DVB-S2/S2X) |
||
| Kroki częstotliwości | MHz | 1 | ||
| Poziom wejściowy | dBμV | 49 - 84 | ||
| Złącza wejściowe i wyjściowe | "F" żeńskie | |||
| Impedancja wejściowa | Ohm | 75 | ||
| Zasilanie LNB | Vdc/KHz | 13V/17V/ OFF - 22KHz (ON/OFF) | ||
| Satellite wybór (DiSEqC) | A, B, C, D | |||
| Modulacja | DVB-S2X | QPSK/8PSK, 8/16/32 APSK (EN302307-2) |
||
| DVB-S2 | QPSK, 8PSK (EN302307) |
|||
| DVB-S | QPSK (EN300421) |
|||
| Wewnętrzne FEC | LDPC (9/10, 8/9, 5/6, 4/5, 3/5, 3/4, 2/5, 2/3, 1/3, 1/4, 1/2) |
|||
| Zewnętrzne FEC | BCH (Bose-Chaudhuri-Hocquenghem) |
|||
| Wsp. Roll-off | % | 20, 25, 35 | ||
| Modulator QAM | Modulacja | 16, 32, 64, 128, 256 QAM | ||
| Prędkość symbolowa | Mbaud | 1 - 7.2 | ||
| Wsp. Roll-off | % | 15 | ||
| Kod blokowy | Reed Solomon (188, 204) | |||
| Scrambling | DVB ET300429 | |||
| Przeplot | DVB ET300429 | |||
| Przepustowość | MHz | 8.28 maks. | ||
| Widmo wyjściowe (selekt.) |
Normalne / Odwrócone | |||
| Wyjście RF | Częstotliwość wyjściowa (selekt.) | MHz | 46...862 | |
| Kroki częstotliwości | KHz | 250 | ||
| Maks. poziom wyjściowy (selekt.) | dBμV | 95±5 | ||
| Tłumienność | dB | 0 - 15 (globalny) 0 - 10 (na kanał) |
||
| Straty przejścia | dB | < 1 | ||
| Złącza wejściowe i wyjściowe | "F" żeńskie | |||
| Impedancja wyjściowa | Ohm | 75 | ||
| Ogólne | Napięcie zasilania | V~ Hz |
230 50/60 |
|
| Pobór prądu | W / mA | 570101 - 36 / 265 570102 - 62 / 470 570103 - 64 / 480 |
||
| Stopień ochrony | IP20 | |||
Dane fizyczne
Waga netto: 6.941 g
Waga brutto: 7.500 g
Szerokość: 298 mm
Wysokość: 202 mm
Głębokość: 76 mm
Główna waga produktu: 6.941 g
Opakowanie
Pudełko 1 szt.
| tlv_reflog_group_search | K20-8,K20-16,K20-24 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| tlv_slogan | Idealna równowaga między prostotą a wydajnością | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_tabla_especificaciones |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_sku_group_search | 570101,570103,570105 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_diferencias | Liczba transponderów: 8TP | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_dim_product_x | 298 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_dim_product_x_label | Szerokość | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_dim_product_x_unit | mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_dim_product_y | 202 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_dim_product_y_label | Wysokość | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_dim_product_y_unit | mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_dim_product_z | 76 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_dim_product_z_label | Głębokość | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_dim_product_z_unit | mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_weight_product_label | Główna waga produktu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_weight_product | 3.420 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_weight_product_unit | g | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_gross_weight_label | Waga brutto | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_gross_weight | 3.420 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_gross_weight_unit | g | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_net_weight_label | Waga netto | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_net_weight_unit | g | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_net_weight | 3.420 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_1_type_pack | Pudełko | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_1_type_pcs_pack | szt. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_1_pcs_pack | 1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

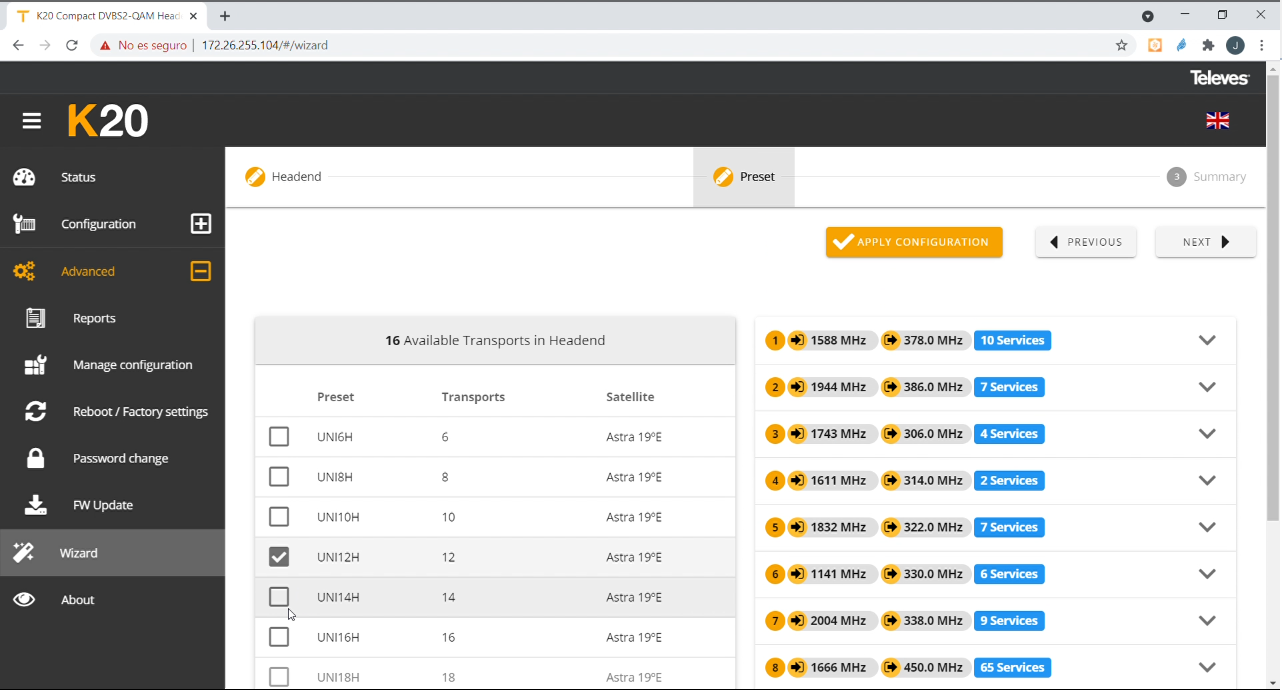

Korzystanie z wstępnie załadowanych konfiguracji
Te stacje czołowe zawierają domyślne, wstępnie załadowane konfiguracje w systemie, w zależności od liczby transponderów w module.

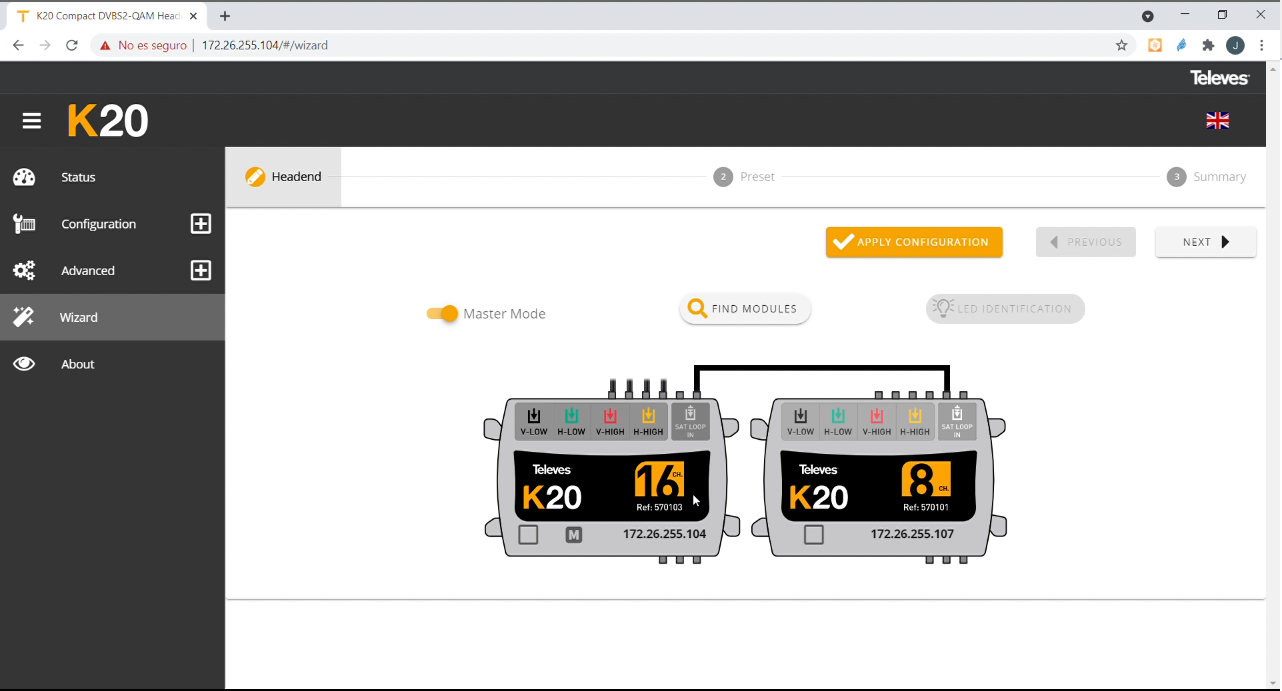

Tryb kreatora do konfiguracji z przewodnikiem
Interfejs zawiera tryb „Kreator” do konfigurowania jednostki lub wspólnej konfiguracji dwóch jednostek w trybie pętli. Oferuje konfigurację krok po kroku, aby zapewnić pomyślną konfigurację, ze wskazaniem urządzenie, wyborem żądanej konfiguracji napięcia wstępnego i podsumowaniem zastosowanej konfiguracji.

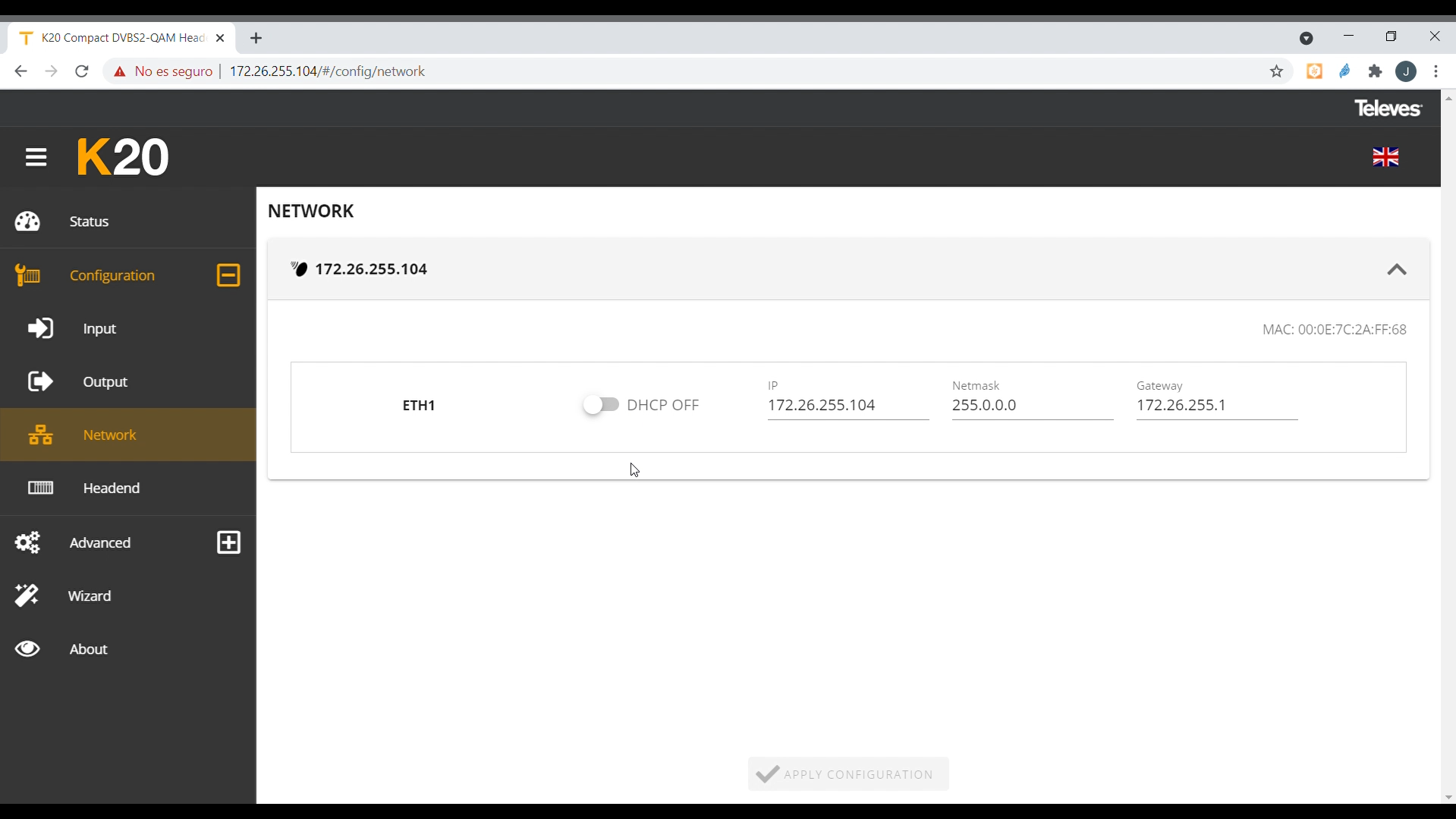

Konfiguracja sieci Ethernet
Każde urządzenie ma dwa złącza Ethernet RJ45, jedno do połączenia sieciowego, a drugie do połączenia w trybie pętli między urządzeniami. Dzięki interfejsowi możliwa jest konfiguracja parametrów wejściowych połączenia sieciowego: adresu IP, maski podsieci, domyślnego łącza portu oraz trybu klienta DHCP.

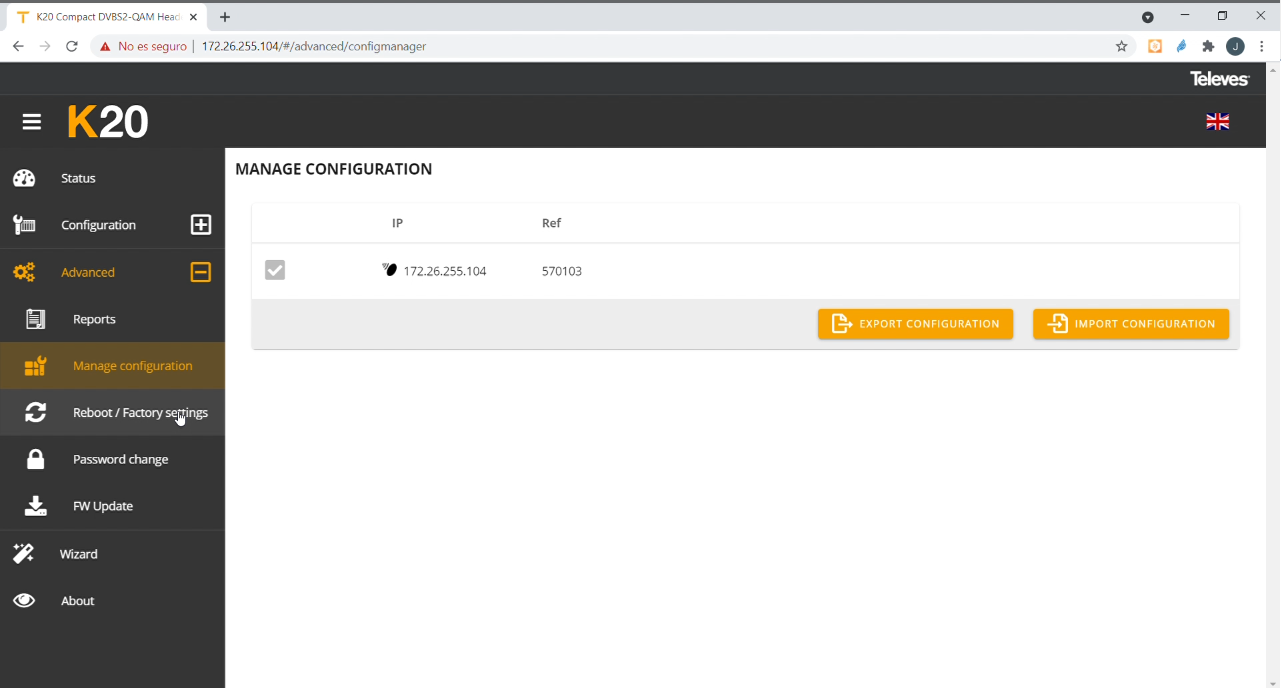

Klonowanie stację
Interfejs webowy pozwala na eksport/import plików w celu powielenia konfiguracji jednostek, aby użyć ich w innych instalacjach. Funkcja ta pozwala skrócić czas typowych instalacji, dzięki posiadaniu wcześniej skonfigurowanego pliku. Eksport tych plików umożliwia również wykonanie kopii zapasowej konfiguracji stacji czołowej.

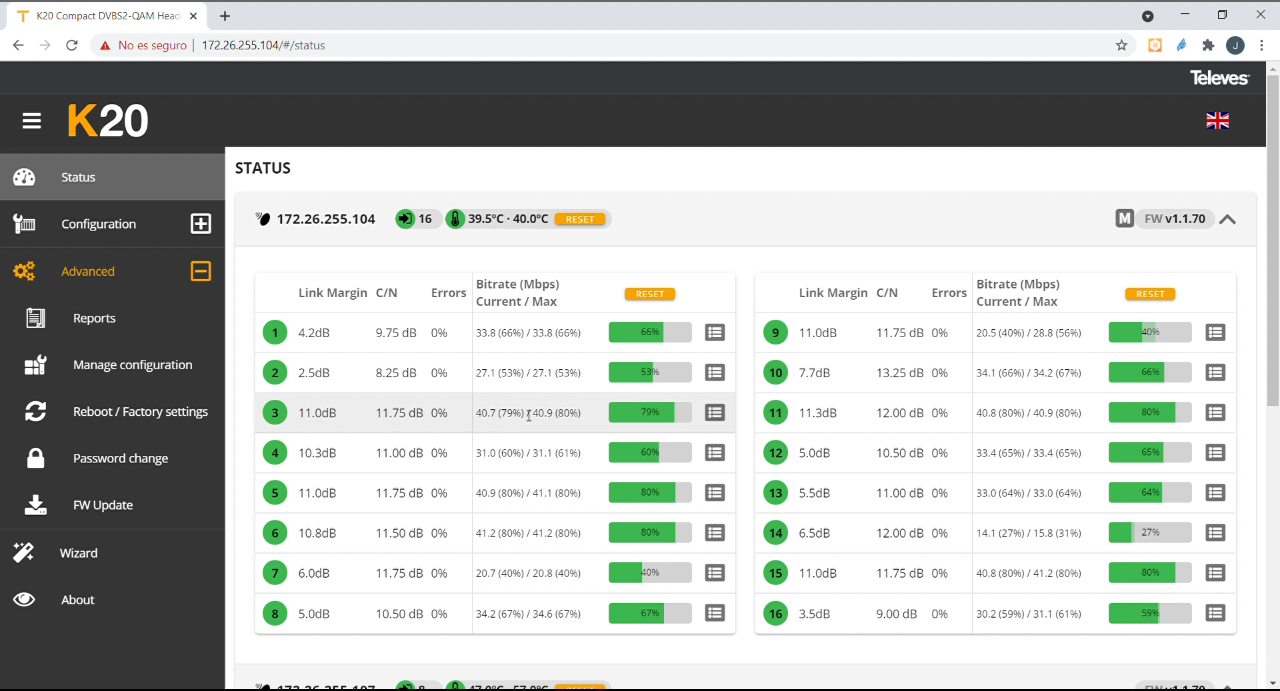

Okno statusu systemu
Analiza ogólnych informacji o instalacji jest widoczna na interfejsie. Wskaźniki systemu są oznaczone kolorami, aby ułatwić identyfikację błędów w przypadku jakiegokolwiek incydentu.

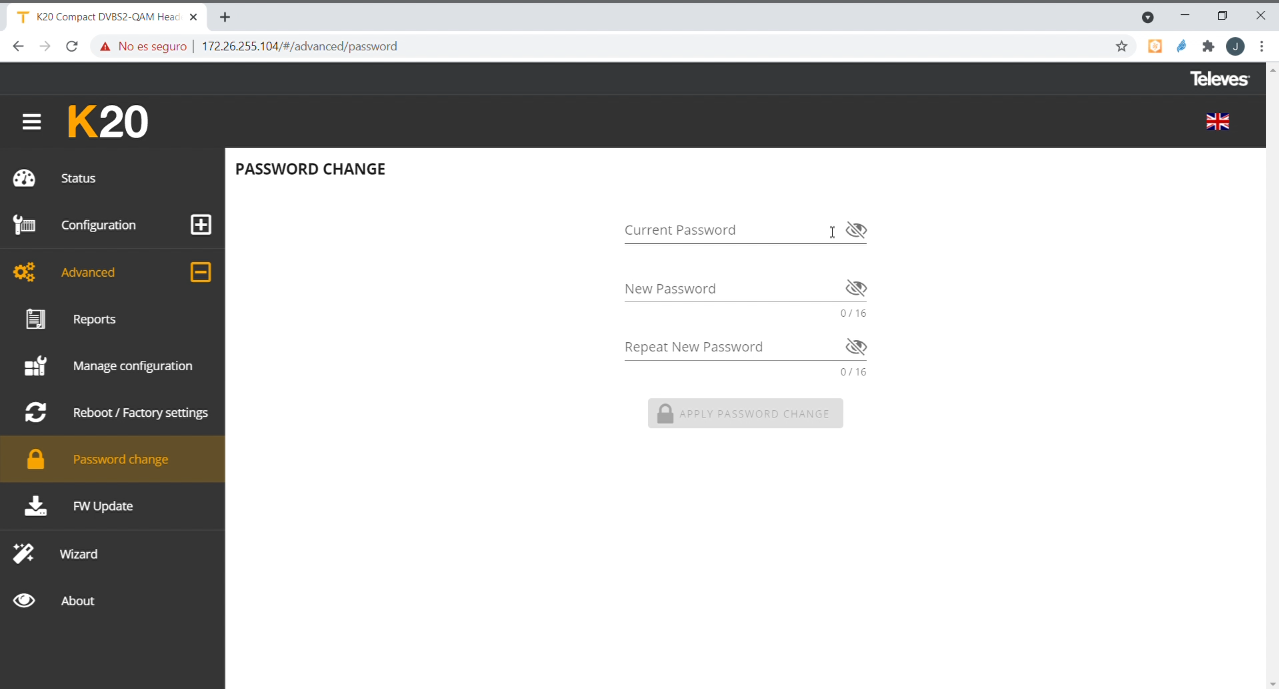

Bezpieczna konfiguracja ochroniona hasłem
Zabezpiecz stację czołową przed nieautoryzowanymi profilami poprzez przypisanie hasła dostępu do edycji konfiguracji. Ponadto w przypadkach, w których występuje więcej niż jedna jednostka, zarówno urządzenie nadrzędne, jak i podrzędne muszą mieć to samo hasło.
-
