Analizatory widma H30FLEX
Maksymalna funkcjonalność z podglądem kanałów
H30FLEX jest poręcznym miernikiem spełniającym wymagania instalatorów sieci telewizyjnych, opartych zarówno na standardach cyfrowych jak i analogowych.
H30FLEX jest lekkim i wytrzymałym miernikiem, wyposażonym we wszystkie funkcje niezbędne do instalacji i konserwacji systemów telewizyjnych w paśmie satelitarnym (DVB-S/S2) oraz naziemnym (analogowe i DVB-T/T2 lub DVB-C).
H30FLEX wyposażone jest w cyfrowe przetwarzanie sygnału w czasie rzeczywistym, co gwarantuje wykonanie niezwykle precyzyjnych pomiarów podczas prac instalatorskich.
Poręczny miernik H30FLEX pozwala na zdalną aktualizację opcji oraz standardów (poprzez zakup licencji). Spersonalizuj swój miernik i zapłać tylko za te standardy, które potrzebujesz.
- Lekkie i małe urządzenie
- Intuicyjne menu
- Wielostandardowość
- Wszystkie pomiary wykonywane są za pomocą tylko jednego przycisku. Wskaźniki OK/Błąd pomagają w wykryciu błędów podczas instalacji
Miernik z serii H30: Jak wybrać model?
Seria H30 składa się z różnych konfigurowalnych multistandardowych mierników przeznaczonych do wykonywania instalacji, konserwacji i monitorowania sieci telekomunikacyjnych. Każdy model wyróżnia się nowymi funkcjonalnościami, przy jednoczesnym zachowaniu wszystkich zalet poprzedniego modelu.
Dzięki poniższej tabeli porównawczej można wybrać najbardziej odpowiedni model miernika dla każdego specjalisty:
| H30FLEX | H30EVOLUTION | H30CRYSTAL | |||
|
OK | OK | OK | ||
| Zakres częstotliwości | Zwrotny: 5-50 MHz | X | X | OK | |
| Naziemy: 50-880 MHz | OK | OK | OK | ||
| Sateliarny: 250-2400 MHz | OK (do 2200MHz) | OK | OK | ||
| Ekran | 2.8” TFT 400 x 240 full color | 2.8” TFT 400 x 240 full color | 2.8” TFT 400 x 240 full color | ||
| Multiscreen z kontrolą dotykową na urządzeniu mobilnym | X | OK | OK | ||
| Opaska na telefon | X | OK | OK | ||
| Połączenie bezprzewodowe | X | OK | OK | ||
| Analizator WiFi | X | OK(*) | OK(*) | ||
| Analizator IPTV | X | OK(*) | OK(*) | ||
| Interfejs Ethernet | OK | OK | OK | ||
| Interfejs USB | USB (Typ A) | USB (Typ A) | USB (Typ A) | ||
| Pomiary optyczne | X | X | OK | ||
| Ustawianie anteny SAT z wskaźnikiem dźwiękowym | X | OK | OK | ||
| Kompatybilność z LNB Wideband | X | OK | OK | ||
| Wizualizacja 4K - UHD (HEVC) | w mierniku | X | X | OK | |
| na urządzeniu mobilnym | X | OK(*) | OK | ||
| Poziom wejściowy TV naziemnej 120dBµV | OK(**) | OK(**) | OK(**) | ||
| Kompatybilność z dCSS | OK(**) | OK(**) | OK(**) | ||
| Dostęp do interfejsu zarządzania (zapisy, plany kanałów ...) | Kabel Ethernet | Bezprzewodowy / Kabel Ethernet |
Bezprzewodowy / Kabel Ethernet | ||
| Wymiary | 175x100x52 mm | 175x100x52 mm | 175x100x52 mm | ||
| Waga | 510 g. | 510 g. | 550 g. | ||
| Kolor | czarno-biały | czarno-szary | Jasno-ciemnoszary | ||
* W zależności od numeru katalogowego
** Aktywacja bezpłatnych opcji przy rejestracji urządzenia
| H30FLEX | |
| Ogólna Charakterystyka | |
| Wyświetlacz | 2.8” TFT 400 x 240 full color |
| Waga | 510 g. |
| Wymiary | 175x100x52 mm / 6,9x3,9x2 (HxWxD) |
| Adaptador AC | Entrada: 100-240V~ 50-60Hz Salida: 12VDC, 3A |
| Bateria | Li-ion (7,2VDC, 2300mAh) |
| Czas pracy | >4 h bez zasilania LNB |
| Interfejsy | USB 2.0 / Ethernet 1Gb, do pobierania Datalogs i aktualizacji oprogramowania |
| Wytrzymałość | Odporne na upadek z wysokości 1 m na beton, z każdej strony |
| Pamięć wewntrzna | 400 MB (wewnętrzna) do zapisywania pomiarów |
| Impedancja | Złącze typu F - 75 Ohm |
| Specyfikacje Techniczne | ||||||
| 593303 | 593301 | 593302 | 593304 | |||
|---|---|---|---|---|---|---|
| Częstotliwość | ||||||
| Zakres | 50- 880 MHz i 950- 2200 MHz | |||||
| Rozdzielczość | 125 kHz | |||||
| Strojenie | Częstotliwość lub kanał | |||||
| Analizator Widma | ||||||
| Span | 5, 10, 20, 50, 100, 200, 500 MHz i Full | |||||
| Skala | 5 i 10 dB/div | |||||
| Auto. i ręczne ustawienie poziomu | ✓ | |||||
| Pomiary DVB-S [Modulacja: QPSK] | ||||||
| Obraz | ✓ | ✓ | ✓ | ✓ | ||
| Moc | Od 45 do 110 dBµV | ✓ | ✓ | ✓ | ✓ | |
| CBER | 9.9E-2 – 1.0E-6 | ✓ | ✓ | ✓ | ✓ | |
| VBER | 1.0E-4 – 1.0E-8 | ✓ | ✓ | ✓ | ✓ | |
| MER | Do 20dB | ✓ | ✓ | ✓ | ✓ | |
| C/N | Automatyczne | ✓ | ✓ | ✓ | ✓ | |
| Konstelacja | ✓ | ✓ | ✓ | ✓ | ||
| SCR | EN 50494 | ✓ | ||||
| dCSS | EN 50607 | Opc. 593234* | ||||
| Pomiary DVB-S2 [Modulacje: QPSK, 8PSK] | ||||||
| Obraz | ✓ | ✓ | ✓ | ✓ | ||
| Moc | Od 45 do 110 dBµV | ✓ | ✓ | ✓ | ✓ | |
| Link Margin | Do 10 dB | ✓ | ✓ | ✓ | ✓ | |
| MER | Do 20 dB | ✓ | ✓ | ✓ | ✓ | |
| LDPCBER* | 9.9E-2 – 1.0E-6 | ✓ | ✓ | ✓ | ✓ | |
| BCHBER* | 9.9E-2 – 1.0E-8 | ✓ | ✓ | ✓ | ✓ | |
| Konstelacja | ✓ | ✓ | ✓ | ✓ | ||
| SCR | EN 50494 | ✓ | ||||
| dCSS | EN 50607 | Opc. 593234* | ||||
| Pomiary Cyfrowe DVB-T [Modulacje: COFDM (QPSK, 16QAM, 64QAM)] | ||||||
| Obraz | Opc. 593231 | ✓ | ✓ | ✓ | ||
| Moc | Od 45 do 110 dBµV | Opc. 593231 | ✓ | ✓ | ✓ | |
| Od 45 do 120 dBµV | Opc. 593231 + Opc. 593235* | ✓ | Opc. 593235* | ✓ | Opc.593235 | ✓ | Opc.593235 | ||
| CBER | 9.9E-2 – 1.0E-6 | Opc. 593231 | ✓ | ✓ | ✓ | |
| VBER | 1.0E-3 – 1.0E-8 | ✓ | ✓ | ✓ | ||
| MER | Do 35 dB | ✓ | ✓ | ✓ | ||
| C/N | Automatyczne | ✓ | ✓ | ✓ | ||
| Echo | ✓ | ✓ | ✓ | |||
| Konstelacja | ✓ | ✓ | ✓ | |||
| Pomiary Cyfrowe DVB-T2 [Modulacje: COFDM ( QPSK, 16QAM, 64QAM i 256 QAM)] | ||||||
| Obraz | Opc. 593231 + Opc. 593232 | Opc. 593232 | ✓ | ✓ | ||
| Moc | Od 45 do 110 dBµV | Opc. 593231 + Opc. 593232 | Opc. 593232 | ✓ | ✓ | |
| Od 45 do 120 dBµV | Opc. 593231 + Opc. 593232 + Opc. 593235* | Opc. 593232 + Opc. 593235* | Opc. 593235* | Opc. 593235* | ||
| LDPCBER* | 9.9E-2 – 1.0E-6 | Opc. 593231 + Opc. 593232 | Opc. 593232 | ✓ | ✓ | |
| BCHBER* | 1.0E-3 – 1.0E-8 | ✓ | ✓ | |||
| Link Margin | Do 30 dB | ✓ | ✓ | |||
| MER | Do 35 dB | ✓ | ✓ | |||
| C/N | Automatyczne | ✓ | ✓ | |||
| Echo | ✓ | ✓ | ||||
| Konstelacja | ✓ | ✓ | ||||
| Pomiary Cyfrowe DVB-C [Modulacje: 16QAM, 32QAM, 64QAM, 128QAM i 256 QAM] | ||||||
| Obraz | ✓ | Opc. 593233 | Opc. 593233 | ✓ | ||
| Moc | Od 45 do 110 dBµV | ✓ | Opc. 593233 | Opc. 593233 | ✓ | |
| Od 45 do 120 dBµV | Opc. 593235* | Opc. 593233 + Opc. 593235* | Opc. 593233 + Opc. 593235* | Opc. 593235* | ||
| CBER | 1.E-2 – 1.0E-8 | ✓ | Opc. 593233 | Opc. 593233 | ✓ | |
| MER | Do 40 | ✓ | ✓ | |||
| C/N | Automatyczne | ✓ | ✓ | |||
| Pomiary Analogowe | ||||||
| Poziom | 25 i 125 dBμV | ✓ | ✓ | ✓ | ✓ | |
| V/A | ✓ | ✓ | ✓ | ✓ | ||
| C/N | ✓ | ✓ | ✓ | ✓ | ||
| Pomiary i Funkcje | ||||||
| Plany kanałowe naziemne | CCIR, CCIR + LTE, OIRT, KBW, FCC, DAB, SIM | |||||
| Plany kanałowe satelitarne | 68E INTEL C, 68E INTEL, 42E TURK, 39E HELLAS, 33E EUTEL, 28E EUTEL, 28E ASTRA, 26E BADR, 25E EUTEL, 23E ASTRA, 21EEUTEL, 19E ASTRA, 16E EUTEL, 13E HOTB, 10E EUTEL C, 10 EUTEL, 9E EUTEL, 7E EUTEL, 4E ASTRA, 1W THOR5, 1W THOR6,5W EUTELC, 5W EUTEL, 7W NILE, 30W HISPA, 48W AMZC, 48W AMAZ, SIM | |||||
| Jednostki | dBμV, dBmV, dBm | |||||
| Zasilanie LNB | 13, 18 Vdc | |||||
| Ton LNB | 22 kHz | |||||
LDPCBER to pomiar BER przed korektorem LDPC.
BCHBER to pomiar BER po korektorze LDPCi przed korektorem BCH.
Darmowa aktywacja opcji przy zarejestrowaniu urządzenia
Dane fizyczne
Waga netto: 982 g
Waga brutto: 982 g
Szerokość: 95 mm
Wysokość: 205 mm
Głębokość: 52 mm
Główna waga produktu: 500 g
Opakowanie
Pudełko 1 szt.
| H30FLEX | |
| Ogólna Charakterystyka | |
| Wyświetlacz | 2.8” TFT 400 x 240 full color |
| Waga | 510 g. |
| Wymiary | 175x100x52 mm / 6,9x3,9x2 (HxWxD) |
| Adaptador AC | Entrada: 100-240V~ 50-60Hz Salida: 12VDC, 3A |
| Bateria | Li-ion (7,2VDC, 2300mAh) |
| Czas pracy | >4 h bez zasilania LNB |
| Interfejsy | USB 2.0 / Ethernet 1Gb, do pobierania Datalogs i aktualizacji oprogramowania |
| Wytrzymałość | Odporne na upadek z wysokości 1 m na beton, z każdej strony |
| Pamięć wewntrzna | 400 MB (wewnętrzna) do zapisywania pomiarów |
| Impedancja | Złącze typu F - 75 Ohm |
| Specyfikacje Techniczne | ||||||
| 593303 | 593301 | 593302 | 593304 | |||
|---|---|---|---|---|---|---|
| Częstotliwość | ||||||
| Zakres | 50- 880 MHz i 950- 2200 MHz | |||||
| Rozdzielczość | 125 kHz | |||||
| Strojenie | Częstotliwość lub kanał | |||||
| Analizator Widma | ||||||
| Span | 5, 10, 20, 50, 100, 200, 500 MHz i Full | |||||
| Skala | 5 i 10 dB/div | |||||
| Auto. i ręczne ustawienie poziomu | ✓ | |||||
| Pomiary DVB-S [Modulacja: QPSK] | ||||||
| Obraz | ✓ | ✓ | ✓ | ✓ | ||
| Moc | Od 45 do 110 dBµV | ✓ | ✓ | ✓ | ✓ | |
| CBER | 9.9E-2 – 1.0E-6 | ✓ | ✓ | ✓ | ✓ | |
| VBER | 1.0E-4 – 1.0E-8 | ✓ | ✓ | ✓ | ✓ | |
| MER | Do 20dB | ✓ | ✓ | ✓ | ✓ | |
| C/N | Automatyczne | ✓ | ✓ | ✓ | ✓ | |
| Konstelacja | ✓ | ✓ | ✓ | ✓ | ||
| SCR | EN 50494 | ✓ | ||||
| dCSS | EN 50607 | Opc. 593234* | ||||
| Pomiary DVB-S2 [Modulacje: QPSK, 8PSK] | ||||||
| Obraz | ✓ | ✓ | ✓ | ✓ | ||
| Moc | Od 45 do 110 dBµV | ✓ | ✓ | ✓ | ✓ | |
| Link Margin | Do 10 dB | ✓ | ✓ | ✓ | ✓ | |
| MER | Do 20 dB | ✓ | ✓ | ✓ | ✓ | |
| LDPCBER* | 9.9E-2 – 1.0E-6 | ✓ | ✓ | ✓ | ✓ | |
| BCHBER* | 9.9E-2 – 1.0E-8 | ✓ | ✓ | ✓ | ✓ | |
| Konstelacja | ✓ | ✓ | ✓ | ✓ | ||
| SCR | EN 50494 | ✓ | ||||
| dCSS | EN 50607 | Opc. 593234* | ||||
| Pomiary Cyfrowe DVB-T [Modulacje: COFDM (QPSK, 16QAM, 64QAM)] | ||||||
| Obraz | Opc. 593231 | ✓ | ✓ | ✓ | ||
| Moc | Od 45 do 110 dBµV | Opc. 593231 | ✓ | ✓ | ✓ | |
| Od 45 do 120 dBµV | Opc. 593231 + Opc. 593235* | ✓ | Opc. 593235* | ✓ | Opc.593235 | ✓ | Opc.593235 | ||
| CBER | 9.9E-2 – 1.0E-6 | Opc. 593231 | ✓ | ✓ | ✓ | |
| VBER | 1.0E-3 – 1.0E-8 | ✓ | ✓ | ✓ | ||
| MER | Do 35 dB | ✓ | ✓ | ✓ | ||
| C/N | Automatyczne | ✓ | ✓ | ✓ | ||
| Echo | ✓ | ✓ | ✓ | |||
| Konstelacja | ✓ | ✓ | ✓ | |||
| Pomiary Cyfrowe DVB-T2 [Modulacje: COFDM ( QPSK, 16QAM, 64QAM i 256 QAM)] | ||||||
| Obraz | Opc. 593231 + Opc. 593232 | Opc. 593232 | ✓ | ✓ | ||
| Moc | Od 45 do 110 dBµV | Opc. 593231 + Opc. 593232 | Opc. 593232 | ✓ | ✓ | |
| Od 45 do 120 dBµV | Opc. 593231 + Opc. 593232 + Opc. 593235* | Opc. 593232 + Opc. 593235* | Opc. 593235* | Opc. 593235* | ||
| LDPCBER* | 9.9E-2 – 1.0E-6 | Opc. 593231 + Opc. 593232 | Opc. 593232 | ✓ | ✓ | |
| BCHBER* | 1.0E-3 – 1.0E-8 | ✓ | ✓ | |||
| Link Margin | Do 30 dB | ✓ | ✓ | |||
| MER | Do 35 dB | ✓ | ✓ | |||
| C/N | Automatyczne | ✓ | ✓ | |||
| Echo | ✓ | ✓ | ||||
| Konstelacja | ✓ | ✓ | ||||
| Pomiary Cyfrowe DVB-C [Modulacje: 16QAM, 32QAM, 64QAM, 128QAM i 256 QAM] | ||||||
| Obraz | ✓ | Opc. 593233 | Opc. 593233 | ✓ | ||
| Moc | Od 45 do 110 dBµV | ✓ | Opc. 593233 | Opc. 593233 | ✓ | |
| Od 45 do 120 dBµV | Opc. 593235* | Opc. 593233 + Opc. 593235* | Opc. 593233 + Opc. 593235* | Opc. 593235* | ||
| CBER | 1.E-2 – 1.0E-8 | ✓ | Opc. 593233 | Opc. 593233 | ✓ | |
| MER | Do 40 | ✓ | ✓ | |||
| C/N | Automatyczne | ✓ | ✓ | |||
| Pomiary Analogowe | ||||||
| Poziom | 25 i 125 dBμV | ✓ | ✓ | ✓ | ✓ | |
| V/A | ✓ | ✓ | ✓ | ✓ | ||
| C/N | ✓ | ✓ | ✓ | ✓ | ||
| Pomiary i Funkcje | ||||||
| Plany kanałowe naziemne | CCIR, CCIR + LTE, OIRT, KBW, FCC, DAB, SIM | |||||
| Plany kanałowe satelitarne | 68E INTEL C, 68E INTEL, 42E TURK, 39E HELLAS, 33E EUTEL, 28E EUTEL, 28E ASTRA, 26E BADR, 25E EUTEL, 23E ASTRA, 21EEUTEL, 19E ASTRA, 16E EUTEL, 13E HOTB, 10E EUTEL C, 10 EUTEL, 9E EUTEL, 7E EUTEL, 4E ASTRA, 1W THOR5, 1W THOR6,5W EUTELC, 5W EUTEL, 7W NILE, 30W HISPA, 48W AMZC, 48W AMAZ, SIM | |||||
| Jednostki | dBμV, dBmV, dBm | |||||
| Zasilanie LNB | 13, 18 Vdc | |||||
| Ton LNB | 22 kHz | |||||
LDPCBER to pomiar BER przed korektorem LDPC.
BCHBER to pomiar BER po korektorze LDPCi przed korektorem BCH.
Darmowa aktywacja opcji przy zarejestrowaniu urządzenia
Dane fizyczne
Waga netto: 982 g
Waga brutto: 982 g
Szerokość: 95 mm
Wysokość: 205 mm
Głębokość: 52 mm
Główna waga produktu: 500 g
Opakowanie
Pudełko 1 szt.
| H30FLEX | |
| Ogólna Charakterystyka | |
| Wyświetlacz | 2.8” TFT 400 x 240 full color |
| Waga | 510 g. |
| Wymiary | 175x100x52 mm / 6,9x3,9x2 (HxWxD) |
| Adaptador AC | Entrada: 100-240V~ 50-60Hz Salida: 12VDC, 3A |
| Bateria | Li-ion (7,2VDC, 2300mAh) |
| Czas pracy | >4 h bez zasilania LNB |
| Interfejsy | USB 2.0 / Ethernet 1Gb, do pobierania Datalogs i aktualizacji oprogramowania |
| Wytrzymałość | Odporne na upadek z wysokości 1 m na beton, z każdej strony |
| Pamięć wewntrzna | 400 MB (wewnętrzna) do zapisywania pomiarów |
| Impedancja | Złącze typu F - 75 Ohm |
| Specyfikacje Techniczne | ||||||
| 593303 | 593301 | 593302 | 593304 | |||
|---|---|---|---|---|---|---|
| Częstotliwość | ||||||
| Zakres | 50- 880 MHz i 950- 2200 MHz | |||||
| Rozdzielczość | 125 kHz | |||||
| Strojenie | Częstotliwość lub kanał | |||||
| Analizator Widma | ||||||
| Span | 5, 10, 20, 50, 100, 200, 500 MHz i Full | |||||
| Skala | 5 i 10 dB/div | |||||
| Auto. i ręczne ustawienie poziomu | ✓ | |||||
| Pomiary DVB-S [Modulacja: QPSK] | ||||||
| Obraz | ✓ | ✓ | ✓ | ✓ | ||
| Moc | Od 45 do 110 dBµV | ✓ | ✓ | ✓ | ✓ | |
| CBER | 9.9E-2 – 1.0E-6 | ✓ | ✓ | ✓ | ✓ | |
| VBER | 1.0E-4 – 1.0E-8 | ✓ | ✓ | ✓ | ✓ | |
| MER | Do 20dB | ✓ | ✓ | ✓ | ✓ | |
| C/N | Automatyczne | ✓ | ✓ | ✓ | ✓ | |
| Konstelacja | ✓ | ✓ | ✓ | ✓ | ||
| SCR | EN 50494 | ✓ | ||||
| dCSS | EN 50607 | Opc. 593234* | ||||
| Pomiary DVB-S2 [Modulacje: QPSK, 8PSK] | ||||||
| Obraz | ✓ | ✓ | ✓ | ✓ | ||
| Moc | Od 45 do 110 dBµV | ✓ | ✓ | ✓ | ✓ | |
| Link Margin | Do 10 dB | ✓ | ✓ | ✓ | ✓ | |
| MER | Do 20 dB | ✓ | ✓ | ✓ | ✓ | |
| LDPCBER* | 9.9E-2 – 1.0E-6 | ✓ | ✓ | ✓ | ✓ | |
| BCHBER* | 9.9E-2 – 1.0E-8 | ✓ | ✓ | ✓ | ✓ | |
| Konstelacja | ✓ | ✓ | ✓ | ✓ | ||
| SCR | EN 50494 | ✓ | ||||
| dCSS | EN 50607 | Opc. 593234* | ||||
| Pomiary Cyfrowe DVB-T [Modulacje: COFDM (QPSK, 16QAM, 64QAM)] | ||||||
| Obraz | Opc. 593231 | ✓ | ✓ | ✓ | ||
| Moc | Od 45 do 110 dBµV | Opc. 593231 | ✓ | ✓ | ✓ | |
| Od 45 do 120 dBµV | Opc. 593231 + Opc. 593235* | ✓ | Opc. 593235* | ✓ | Opc.593235 | ✓ | Opc.593235 | ||
| CBER | 9.9E-2 – 1.0E-6 | Opc. 593231 | ✓ | ✓ | ✓ | |
| VBER | 1.0E-3 – 1.0E-8 | ✓ | ✓ | ✓ | ||
| MER | Do 35 dB | ✓ | ✓ | ✓ | ||
| C/N | Automatyczne | ✓ | ✓ | ✓ | ||
| Echo | ✓ | ✓ | ✓ | |||
| Konstelacja | ✓ | ✓ | ✓ | |||
| Pomiary Cyfrowe DVB-T2 [Modulacje: COFDM ( QPSK, 16QAM, 64QAM i 256 QAM)] | ||||||
| Obraz | Opc. 593231 + Opc. 593232 | Opc. 593232 | ✓ | ✓ | ||
| Moc | Od 45 do 110 dBµV | Opc. 593231 + Opc. 593232 | Opc. 593232 | ✓ | ✓ | |
| Od 45 do 120 dBµV | Opc. 593231 + Opc. 593232 + Opc. 593235* | Opc. 593232 + Opc. 593235* | Opc. 593235* | Opc. 593235* | ||
| LDPCBER* | 9.9E-2 – 1.0E-6 | Opc. 593231 + Opc. 593232 | Opc. 593232 | ✓ | ✓ | |
| BCHBER* | 1.0E-3 – 1.0E-8 | ✓ | ✓ | |||
| Link Margin | Do 30 dB | ✓ | ✓ | |||
| MER | Do 35 dB | ✓ | ✓ | |||
| C/N | Automatyczne | ✓ | ✓ | |||
| Echo | ✓ | ✓ | ||||
| Konstelacja | ✓ | ✓ | ||||
| Pomiary Cyfrowe DVB-C [Modulacje: 16QAM, 32QAM, 64QAM, 128QAM i 256 QAM] | ||||||
| Obraz | ✓ | Opc. 593233 | Opc. 593233 | ✓ | ||
| Moc | Od 45 do 110 dBµV | ✓ | Opc. 593233 | Opc. 593233 | ✓ | |
| Od 45 do 120 dBµV | Opc. 593235* | Opc. 593233 + Opc. 593235* | Opc. 593233 + Opc. 593235* | Opc. 593235* | ||
| CBER | 1.E-2 – 1.0E-8 | ✓ | Opc. 593233 | Opc. 593233 | ✓ | |
| MER | Do 40 | ✓ | ✓ | |||
| C/N | Automatyczne | ✓ | ✓ | |||
| Pomiary Analogowe | ||||||
| Poziom | 25 i 125 dBμV | ✓ | ✓ | ✓ | ✓ | |
| V/A | ✓ | ✓ | ✓ | ✓ | ||
| C/N | ✓ | ✓ | ✓ | ✓ | ||
| Pomiary i Funkcje | ||||||
| Plany kanałowe naziemne | CCIR, CCIR + LTE, OIRT, KBW, FCC, DAB, SIM | |||||
| Plany kanałowe satelitarne | 68E INTEL C, 68E INTEL, 42E TURK, 39E HELLAS, 33E EUTEL, 28E EUTEL, 28E ASTRA, 26E BADR, 25E EUTEL, 23E ASTRA, 21EEUTEL, 19E ASTRA, 16E EUTEL, 13E HOTB, 10E EUTEL C, 10 EUTEL, 9E EUTEL, 7E EUTEL, 4E ASTRA, 1W THOR5, 1W THOR6,5W EUTELC, 5W EUTEL, 7W NILE, 30W HISPA, 48W AMZC, 48W AMAZ, SIM | |||||
| Jednostki | dBμV, dBmV, dBm | |||||
| Zasilanie LNB | 13, 18 Vdc | |||||
| Ton LNB | 22 kHz | |||||
LDPCBER to pomiar BER przed korektorem LDPC.
BCHBER to pomiar BER po korektorze LDPCi przed korektorem BCH.
Darmowa aktywacja opcji przy zarejestrowaniu urządzenia
Dane fizyczne
Waga netto: 982 g
Waga brutto: 982 g
Szerokość: 95 mm
Wysokość: 205 mm
Głębokość: 52 mm
Główna waga produktu: 500 g
Opakowanie
Pudełko 1 szt.
| H30FLEX | |
| Ogólna Charakterystyka | |
| Wyświetlacz | 2.8” TFT 400 x 240 full color |
| Waga | 510 g. |
| Wymiary | 175x100x52 mm / 6,9x3,9x2 (HxWxD) |
| Adaptador AC | Entrada: 100-240V~ 50-60Hz Salida: 12VDC, 3A |
| Bateria | Li-ion (7,2VDC, 2300mAh) |
| Czas pracy | >4 h bez zasilania LNB |
| Interfejsy | USB 2.0 / Ethernet 1Gb, do pobierania Datalogs i aktualizacji oprogramowania |
| Wytrzymałość | Odporne na upadek z wysokości 1 m na beton, z każdej strony |
| Pamięć wewntrzna | 400 MB (wewnętrzna) do zapisywania pomiarów |
| Impedancja | Złącze typu F - 75 Ohm |
| Specyfikacje Techniczne | ||||||
| 593303 | 593301 | 593302 | 593304 | |||
|---|---|---|---|---|---|---|
| Częstotliwość | ||||||
| Zakres | 50- 880 MHz i 950- 2200 MHz | |||||
| Rozdzielczość | 125 kHz | |||||
| Strojenie | Częstotliwość lub kanał | |||||
| Analizator Widma | ||||||
| Span | 5, 10, 20, 50, 100, 200, 500 MHz i Full | |||||
| Skala | 5 i 10 dB/div | |||||
| Auto. i ręczne ustawienie poziomu | ✓ | |||||
| Pomiary DVB-S [Modulacja: QPSK] | ||||||
| Obraz | ✓ | ✓ | ✓ | ✓ | ||
| Moc | Od 45 do 110 dBµV | ✓ | ✓ | ✓ | ✓ | |
| CBER | 9.9E-2 – 1.0E-6 | ✓ | ✓ | ✓ | ✓ | |
| VBER | 1.0E-4 – 1.0E-8 | ✓ | ✓ | ✓ | ✓ | |
| MER | Do 20dB | ✓ | ✓ | ✓ | ✓ | |
| C/N | Automatyczne | ✓ | ✓ | ✓ | ✓ | |
| Konstelacja | ✓ | ✓ | ✓ | ✓ | ||
| SCR | EN 50494 | ✓ | ||||
| dCSS | EN 50607 | Opc. 593234* | ||||
| Pomiary DVB-S2 [Modulacje: QPSK, 8PSK] | ||||||
| Obraz | ✓ | ✓ | ✓ | ✓ | ||
| Moc | Od 45 do 110 dBµV | ✓ | ✓ | ✓ | ✓ | |
| Link Margin | Do 10 dB | ✓ | ✓ | ✓ | ✓ | |
| MER | Do 20 dB | ✓ | ✓ | ✓ | ✓ | |
| LDPCBER* | 9.9E-2 – 1.0E-6 | ✓ | ✓ | ✓ | ✓ | |
| BCHBER* | 9.9E-2 – 1.0E-8 | ✓ | ✓ | ✓ | ✓ | |
| Konstelacja | ✓ | ✓ | ✓ | ✓ | ||
| SCR | EN 50494 | ✓ | ||||
| dCSS | EN 50607 | Opc. 593234* | ||||
| Pomiary Cyfrowe DVB-T [Modulacje: COFDM (QPSK, 16QAM, 64QAM)] | ||||||
| Obraz | Opc. 593231 | ✓ | ✓ | ✓ | ||
| Moc | Od 45 do 110 dBµV | Opc. 593231 | ✓ | ✓ | ✓ | |
| Od 45 do 120 dBµV | Opc. 593231 + Opc. 593235* | ✓ | Opc. 593235* | ✓ | Opc.593235 | ✓ | Opc.593235 | ||
| CBER | 9.9E-2 – 1.0E-6 | Opc. 593231 | ✓ | ✓ | ✓ | |
| VBER | 1.0E-3 – 1.0E-8 | ✓ | ✓ | ✓ | ||
| MER | Do 35 dB | ✓ | ✓ | ✓ | ||
| C/N | Automatyczne | ✓ | ✓ | ✓ | ||
| Echo | ✓ | ✓ | ✓ | |||
| Konstelacja | ✓ | ✓ | ✓ | |||
| Pomiary Cyfrowe DVB-T2 [Modulacje: COFDM ( QPSK, 16QAM, 64QAM i 256 QAM)] | ||||||
| Obraz | Opc. 593231 + Opc. 593232 | Opc. 593232 | ✓ | ✓ | ||
| Moc | Od 45 do 110 dBµV | Opc. 593231 + Opc. 593232 | Opc. 593232 | ✓ | ✓ | |
| Od 45 do 120 dBµV | Opc. 593231 + Opc. 593232 + Opc. 593235* | Opc. 593232 + Opc. 593235* | Opc. 593235* | Opc. 593235* | ||
| LDPCBER* | 9.9E-2 – 1.0E-6 | Opc. 593231 + Opc. 593232 | Opc. 593232 | ✓ | ✓ | |
| BCHBER* | 1.0E-3 – 1.0E-8 | ✓ | ✓ | |||
| Link Margin | Do 30 dB | ✓ | ✓ | |||
| MER | Do 35 dB | ✓ | ✓ | |||
| C/N | Automatyczne | ✓ | ✓ | |||
| Echo | ✓ | ✓ | ||||
| Konstelacja | ✓ | ✓ | ||||
| Pomiary Cyfrowe DVB-C [Modulacje: 16QAM, 32QAM, 64QAM, 128QAM i 256 QAM] | ||||||
| Obraz | ✓ | Opc. 593233 | Opc. 593233 | ✓ | ||
| Moc | Od 45 do 110 dBµV | ✓ | Opc. 593233 | Opc. 593233 | ✓ | |
| Od 45 do 120 dBµV | Opc. 593235* | Opc. 593233 + Opc. 593235* | Opc. 593233 + Opc. 593235* | Opc. 593235* | ||
| CBER | 1.E-2 – 1.0E-8 | ✓ | Opc. 593233 | Opc. 593233 | ✓ | |
| MER | Do 40 | ✓ | ✓ | |||
| C/N | Automatyczne | ✓ | ✓ | |||
| Pomiary Analogowe | ||||||
| Poziom | 25 i 125 dBμV | ✓ | ✓ | ✓ | ✓ | |
| V/A | ✓ | ✓ | ✓ | ✓ | ||
| C/N | ✓ | ✓ | ✓ | ✓ | ||
| Pomiary i Funkcje | ||||||
| Plany kanałowe naziemne | CCIR, CCIR + LTE, OIRT, KBW, FCC, DAB, SIM | |||||
| Plany kanałowe satelitarne | 68E INTEL C, 68E INTEL, 42E TURK, 39E HELLAS, 33E EUTEL, 28E EUTEL, 28E ASTRA, 26E BADR, 25E EUTEL, 23E ASTRA, 21EEUTEL, 19E ASTRA, 16E EUTEL, 13E HOTB, 10E EUTEL C, 10 EUTEL, 9E EUTEL, 7E EUTEL, 4E ASTRA, 1W THOR5, 1W THOR6,5W EUTELC, 5W EUTEL, 7W NILE, 30W HISPA, 48W AMZC, 48W AMAZ, SIM | |||||
| Jednostki | dBμV, dBmV, dBm | |||||
| Zasilanie LNB | 13, 18 Vdc | |||||
| Ton LNB | 22 kHz | |||||
LDPCBER to pomiar BER przed korektorem LDPC.
BCHBER to pomiar BER po korektorze LDPCi przed korektorem BCH.
Darmowa aktywacja opcji przy zarejestrowaniu urządzenia
Dane fizyczne
Waga netto: 982 g
Waga brutto: 982 g
Szerokość: 95 mm
Wysokość: 205 mm
Głębokość: 52 mm
Główna waga produktu: 500 g
Opakowanie
Pudełko 1 szt.
| tlv_reflog_group_search | H30S2CT2,H30S2C,H30S2T2,H30S2T | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| tlv_tags | Miernik z serii H30: Jak wybrać model?Seria H30 składa się z różnych konfigurowalnych multistandardowych mierników przeznaczonych do wykonywania instalacji, konserwacji i monitorowania sieci telekomunikacyjnych. Każdy model wyróżnia się nowymi funkcjonalnościami, przy jednoczesnym zachowaniu wszystkich zalet poprzedniego modelu. Dzięki poniższej tabeli porównawczej można wybrać najbardziej odpowiedni model miernika dla każdego specjalisty:
* W zależności od numeru katalogowego |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_slogan | Maksymalna funkcjonalność z podglądem kanałów | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_tabla_especificaciones |
LDPCBER to pomiar BER przed korektorem LDPC. BCHBER to pomiar BER po korektorze LDPCi przed korektorem BCH. Darmowa aktywacja opcji przy zarejestrowaniu urządzenia |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_sku_group_search | 593304,593303,593302,593301 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_diferencias | Standardy obejmowały: DVB-S/S2 + DVB-T/T2 + DVB-C, Komplement: Miernikiem | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_dim_product_x | 95 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_dim_product_x_label | Szerokość | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_dim_product_x_unit | mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_dim_product_y | 205 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_dim_product_y_label | Wysokość | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_dim_product_y_unit | mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_dim_product_z | 52 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_dim_product_z_label | Głębokość | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_dim_product_z_unit | mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_weight_product_label | Główna waga produktu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_weight_product | 500 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_weight_product_unit | g | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_gross_weight_label | Waga brutto | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_gross_weight | 982 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_gross_weight_unit | g | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_net_weight_label | Waga netto | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_net_weight_unit | g | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_net_weight | 982 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_1_type_pack | Pudełko | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_1_type_pcs_pack | szt. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_1_pcs_pack | 1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Wielostandardowość
W pełni konfigurowalne urządzenie w zależności od potrzeb
H30FLEX jest zaprojektowany z myślą o wymogach każdego użytkownika. Jest to urządzenie wielostandardowe, przystosowane do wykonywania pomiarów w paśmie satelitarnym oraz kanałów pasma naziemnego. Aby zaspokoić potrzeby każdego użytkownika, a także biorąc pod uwagę, że mogą one ulec zmianie, nowe opcje mogą był w prosty sposób dodane w każdej chwili, bez konieczności wysyłania miernika do fabryki.
Opracowany Dla
Każdego sygnału satelitarnego
H30FLEX przygotowany jest do ustawiania parametrów niezbędnych do odbioru sygnału satelitarnego. Za pomocą H30FLEX można zasilić przedwzmacniacze, ustawić parametry DiSEqC, parametry SCR oraz dCSS Unicable 2 (opcja dCSS nr. 593534).
Przyjazny Interfejs Użytkownika
Optymalizacja czasu nauki obsługi
Łatwa w obsłudze jednopoziomowa struktura menu z bardzo intuicyjnymi funkcjami: zwiększona użyteczność, szybsze działanie oraz maksymalna wydajność. Prosta obsługa jak nigdy dotąd! Żadna funkcja nie wymaga więcej niż trzech kliknięć. Poruszaj się między funkcjami nie zaglądając do instrukcji obsługi!
Kompleksowe Funkcje
Z wskaźnikami OK/Błąd
Kompletny zestaw funkcji: Pomiary Pojedynczych Kanałów, Diagramy Konstelacji, Analizator Widma, Identyfikacja Usług, Datalogs, Analiza Echa, Plan Kanałowy spersonalizowany poprzez Learning Plan, i wiele więcej.
Laboratoryjna Precyzja
Cyfrowe przetwarzanie w czasie rzeczywistym
Specjalnie zaprojektowany aby w prosty i szybki sposób uzyskać wszystkich informacji o sygnale w czasie rzeczywistym – niezbędne w pracach terenowych. H30FLEX zapewnia dokładność i szybkość w wykrywaniu najsłabszych, niepożądanych sygnałów, wpływających na system telewizji kablowej.
W 100% Automatyczna
Detekcja sygnału
Całkowicie automatyczna detekcja parametrów różnych modulacji bez potrzeby dodatkowych ustawień. H30FLEX jest w stanie wykryć czy sygnał wejściowy jest analogowy czy cyfrowy, określić jego konstelację, prędkość symbolową oraz pozostałe parametry modulacji, zapewniając natychmiastowy odczyt bez dodatkowych działań użytkownika.
Lekki I Wytrzymały
Całkowita niezawodność
Unikalna obudowa z podwójnej gumy oraz poliwęglanu zapewnia doskonałą ochronę i wytrzymałość. Ważący zaledwie pół kilograma, jest wygodnym w transporcie i użytkowaniu, urządzeniem. Możesz umieścić go w kieszeni lub zawiesić na ramię przy pomocy pasa zawartego w zestawie.
Made in Televes
Poręczenie Gwarancji
H30FLEX to urządzenie zaprojektowane w całości przez Gsertel – firmę należącą do Televes Corporation. Personel składa się z wysoko wykwalifikowanych i doświadczonych inżynierów telekomunikacji. To oni, jako pierwsi zaprojektowali formułę wprowadzenia cyfrowego przetwarzania do przenośnego urządzenia ważącego zaledwie 0,5kg. Każdy miernik H30FLEX składa się z ponad 5,000 komponentów oraz układów scalonych.

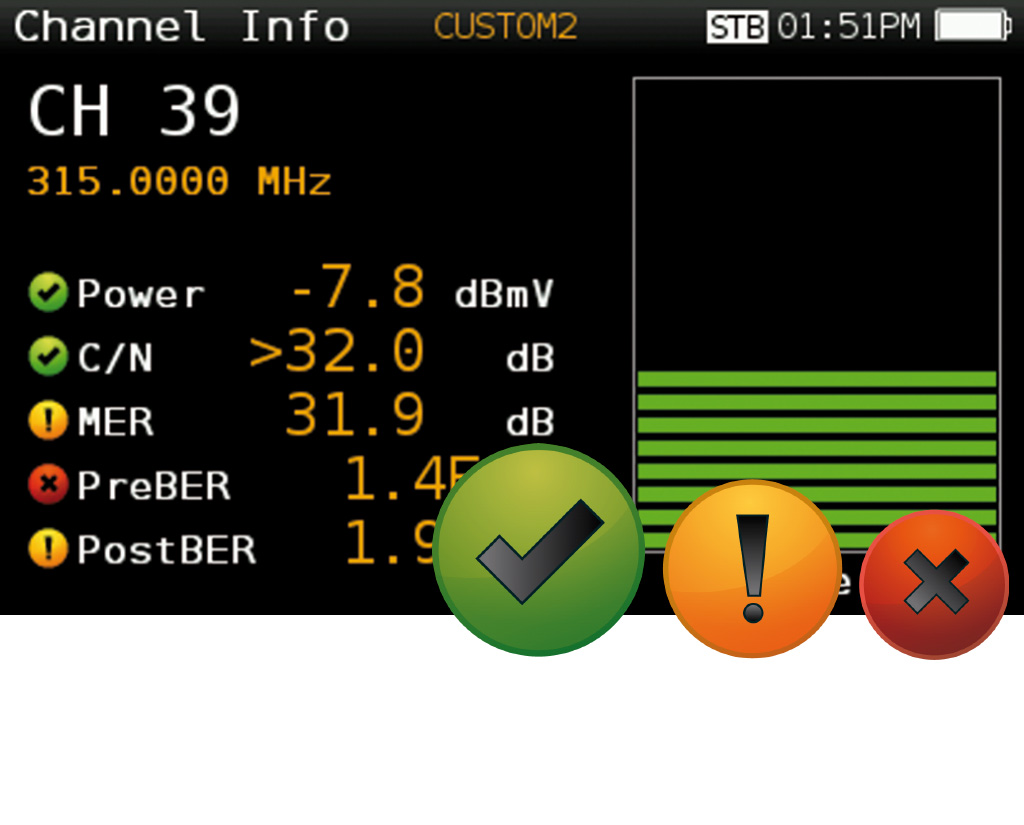

Konfigurowalne Wskaźniki
OK/Błąd
Zmniejsz ilość błędów za pomocą wskaźników OK/Błąd! Dzięki nim łatwiej i szybciej zinterpretujesz wyniki pomiarów. Dostępne są różne progi wskaźników dla poszczególnych lokalizacji: stacje czołowe, wzmacniacze magistralne, odgałęźniki, gniazda, itp. Istnieje również możliwość skonfigurowania progów według własnych potrzeb.

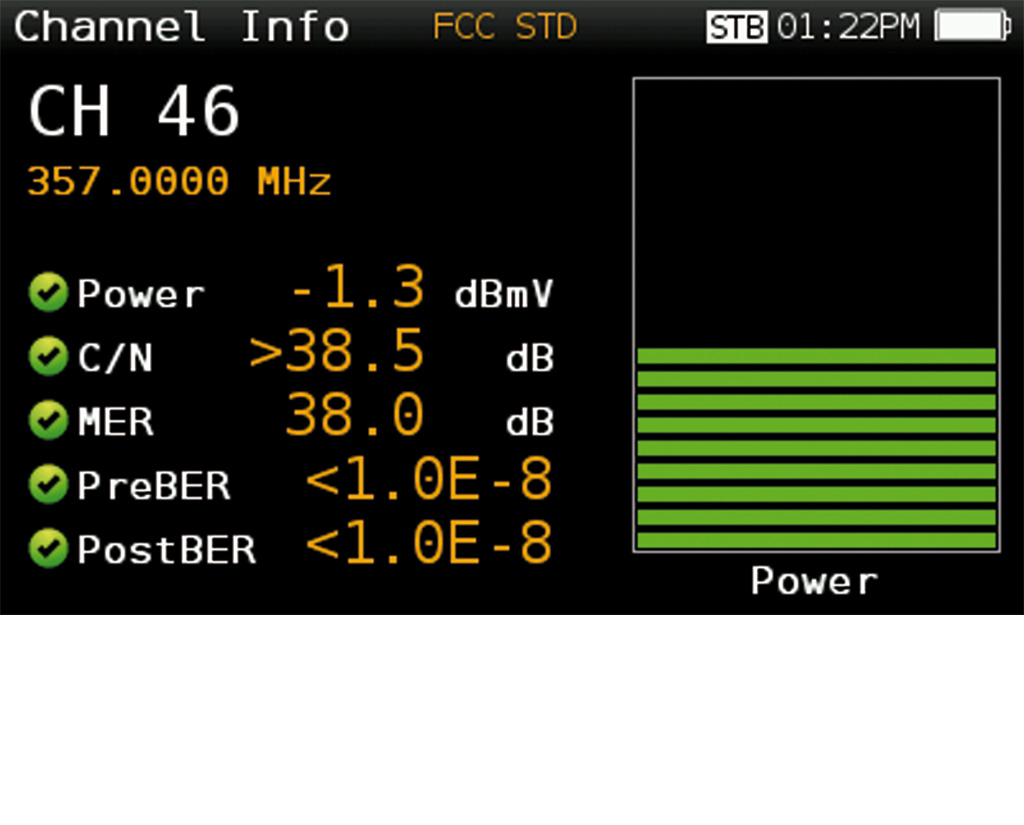

Informacja o Kanałach
Mniej znaczy więcej
Czasami szybki przegląd informacji o kanale Ci wystarczy. Zaawansowany pomiar pojedynczego kanału za pomocą H30FLEX, automatycznie wykrywa rodzaj kanału, dostarczając informacji o poziomach V/A oraz C/N dla sygnałów analogowych, moc, C/N oraz pomiary jakości dla danych sygnałów cyfrowych. Wszystkie operacje są dokonywane za pomocą jednego przycisku a wszystkie odnotowane pomiary, na podstawie zdefiniowanych przez użytkownika progów oraz wskaźników OK/ Błąd, są łatwe do interpretacji, nawet przez mniej doświadczonych techników.

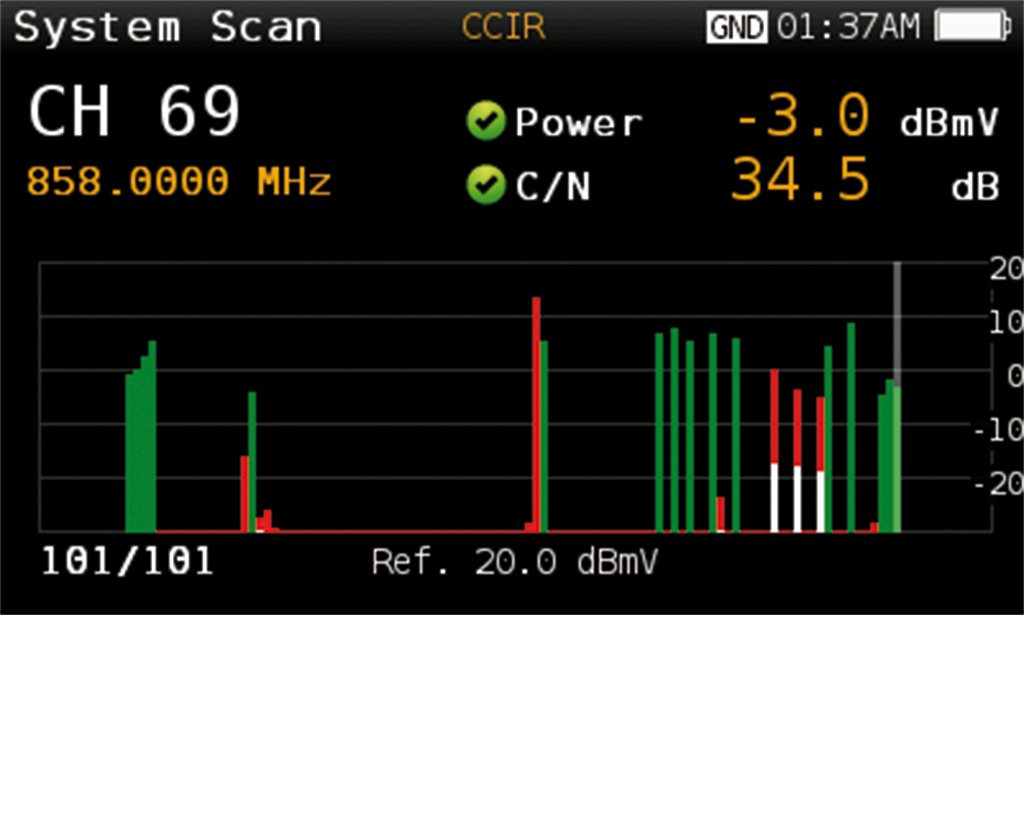

System Scan
Monitorowanie instalacji
Skanuj w czasie rzeczywistym obecne analogowe lub cyfrowe kanały w celu określenia ogólnej charakterystyki częstotliwości systemu. Pomiar skanowania wykorzystuje lokalizację opartą na progach w celu pokazania czy poziomy sygnałów są zgodne ze specyfikacją systemu – wskaźniki poziomów w kolorze zielonym, czerwonym i żółtym. Łatwy do interpretacji obraz dystrybucji w czasie rzeczywistym, włącznie z wartościami BER oraz MER dla określonych kanałów.

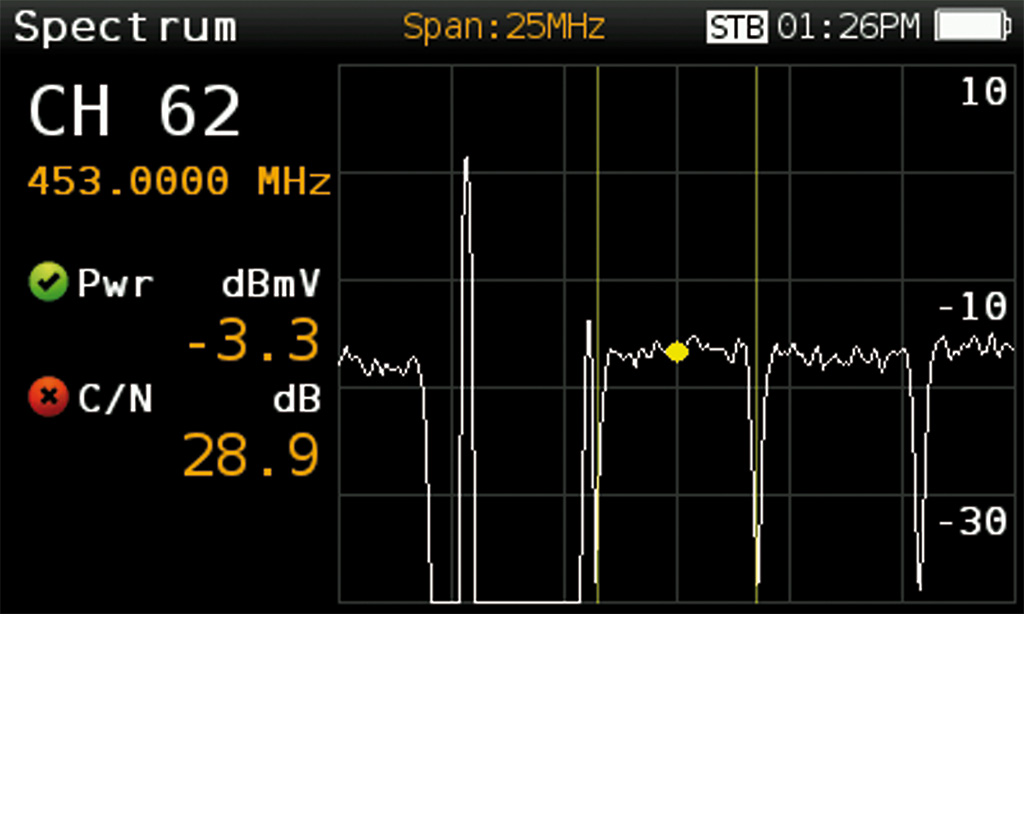

Analizator Widma
Od 5MHz do “full span”
Analizator widma H30FLEX oferuje zakres wartości 5, 10, 20, 50, 100, 200 i 500 MHz i Full, a także automatyczną regulację poziomu. Przetwarzanie w czasie rzeczywistym przyspiesza wykrycie niepożądanych sygnałów. Będziesz zachwycony dokładnością oraz szczegółowością ultra-przenośnego poręcznego analizatora widma. Narzędzie do identyfikacji i lokalizacji szumów, zakłóceń, promieniowania oraz innych sygnałów mających wpływ na jakość usług dystrybucji sygnału telewizyjnego.
Diagramy Konstelacji
Szczegółowa analiza sygnałów cyfrowych
Analiza konstelacji ma zasadnicze znaczenie dla określania jakości sygnałów cyfrowych. Diagramy pomagają w wykryciu obecności szumów, jitter, zakłóceń oraz nasycenia sygnału, które mają negatywny wpływ na jakość usług i mogą doprowadzić do zawieszenia nadawania usług oraz przesterowania sygnału. Poprzez wizualne sprawdzenie rozmiarów i kształtu kropek na diagramie, można zidentyfikować rodzaj problemu.
Plany Kanałowe
Plany kanałowe według potrzeb klienta
Za pomocą superszybkiej funkcji “Przechwycić Plan” wykryjesz dostępne kanały i stworzysz plan kanałowy użytkownika. Ponadto, każdy kanał zostanie przedstawiony w postaci wykresu słupkowego a kolor każdego słupka oznaczać będzie poziom zgodności z profilami jakości skonfigurowanymi przez użytkownika.
MPEG
Wideo MPEG oraz szczegółowe informacje
Chcesz wiedzieć jakie treści zawiera kanał CYFROWY? Funkcja MPEG miernika H30FLEX Ci w tym pomoże. Oprócz wyświetlenia wideo usług danego kanału, otrzymasz informacje dotyczące ważnych parametrów, w tym nazwa usługi, PID, rozdzielczość, rodzaj i liczbę audio oraz NIT, które znacznie pomogą w rozwiązywaniu problemów związanych z konfiguracją kodowania.
Echo
Optymalny odbiór sygnału
W przechwytywaniu sygnałów naziemnych istotne jest zminimalizowanie poziomu echa, które może powodować problemy z odbiorem. H30FLEX pozwala na wizualizację echa występującego w odbieranym sygnale, dzięki czemu instalator będzie w stanie zminimalizować jego poziom w celu uzyskania optymalnego odbioru.

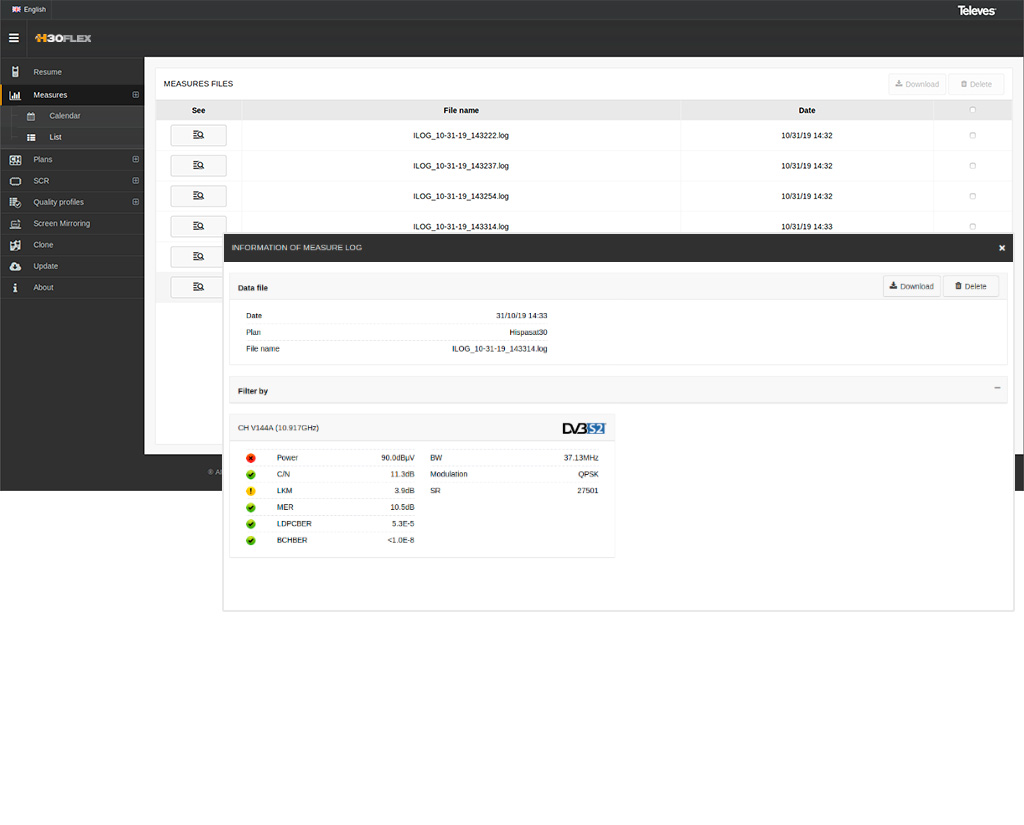

Datalogs
Zapisuj i pobieraj
Podczas wykonywania pomiarów lub śledzenia problemów w sieci istnieje możliwość zapisania danych parametrów sygnału, niezbędnych do ich dalszej analizy lub do sporządzania dokumentacji i raportów. Mogą one być także doskonałym narzędziem szkoleniowym dla innych.

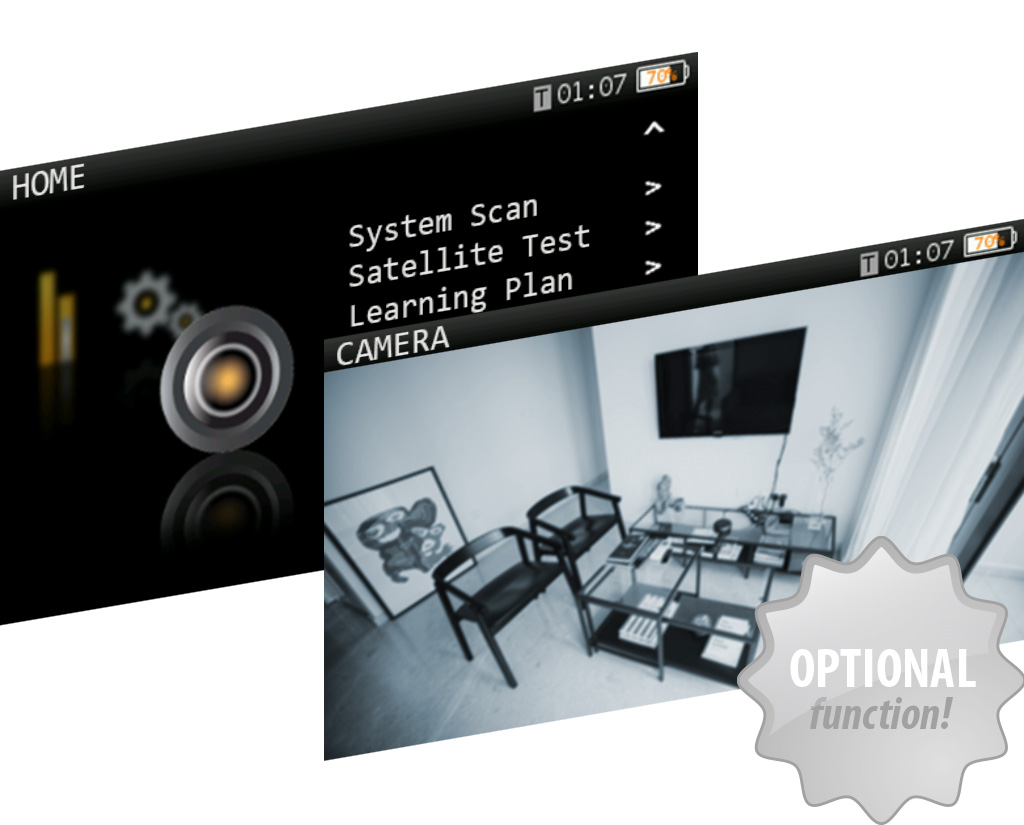

Analogowe audio/wideo (*)
Wizualizacja kamer
Instalacja systemów nadzoru wideo jest coraz bardziej popularna. Miernik H30FLEX posiada opcję oprogramowania oraz Video Capture Converter USB ze złączami wejściowymi Audio, Wideo i CVBS do wizualizacji i monitorowania tego typu kamer. Obsługiwane formaty wideo to NTSC i PAL. Jest to doskonała opcja do weryfikacji prawidłowego funkcjonowania systemu.
(*) Opcja dodatkowa: Nr kat. 593236
-
Broszura produktowa
L_H30FLEX_PL_[PLA03170075].pdf
(2.7 MB) -
Instrukcja obsługi (English)
MUS11170004_007 sw1.33.00001_EN.pdf
(8.36 MB) -
Skrócona instrukcja obsługi (English)
MQG06170050_005_EN_593301_593302_593303_593360_593393_593392_593391_593304.pdf
(1.05 MB) -
Produkt arkusz
593304_pl_PL_product_sheet_PSH01232379.pdf
(0.3 MB) -
Produkt arkusz
593304_pl_PL_product_sheet_PSH01232379_593304.pdf
(0.3 MB) -
Produkt arkusz
593303_pl_PL_product_sheet_PSH01232378.pdf
(0.3 MB) -
Produkt arkusz
593303_pl_PL_product_sheet_PSH01232378_593303.pdf
(0.3 MB) -
Produkt arkusz
593302_pl_PL_product_sheet_PSH01232377.pdf
(0.3 MB) -
Produkt arkusz
593302_pl_PL_product_sheet_PSH01232377_593302.pdf
(0.3 MB) -
Produkt arkusz
593301_pl_PL_product_sheet_PSH01232376.pdf
(0.3 MB) -
Produkt arkusz
593301_pl_PL_product_sheet_PSH01232376_593301.pdf
(0.3 MB) -
End-User License Agreement (English)
EULA03200012_PDF - English.pdf
(2.52 MB) -
Deklaracja zgodności
DOC06230042_0_593304.pdf
(0.21 MB) -
Deklaracja zgodności
DOC06230041_0_593303.pdf
(0.21 MB) -
Deklaracja zgodności
DOC06230040_0_593302.pdf
(0.21 MB) -
Deklaracja zgodności
DOC06230039_0_593301.pdf
(0.21 MB)
